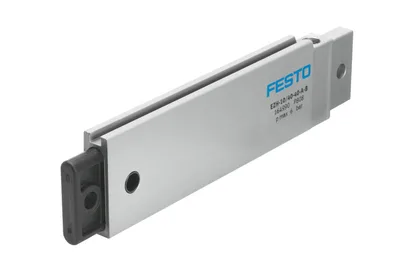

FESTO EZH-10/40-40-A-B

Photo may not represent actual item. Refer to name and product specs for all details.

FESTO EZH-10/40-40-A-B

Flat cylinder. Extremely flat design. Protected against rotation thanks to special piston shape. Wide variety of mounting and attachment options. For position sensing

FESTOMFR # EZH-10/40-40-A-BSKU # CEY-937FC782404D
Stroke40
Piston diameter22 mm, Equivalent diameter
CushioningNo cushioning
Mounting positionAny
Mode of operationPushing, Single-acting
DesignPiston, Rectangular piston rod
Share

About This Product

Flat cylinder. Extremely flat design. Protected against rotation thanks to special piston shape. Wide variety of mounting and attachment options. For position sensing

FESTO EZH-10/40-40-A-B

  • Genuine, certified FESTO product
  • Fast sourcing through a worldwide supply network
  • Product selection and compatibility support from our technical team
  • Equivalent and alternative product suggestions
  • Quotation and lead time tailored to your request

Specifications

Stroke40
Piston diameter22 mm, Equivalent diameter
CushioningNo cushioning
Mounting positionAny
Mode of operationPushing, Single-acting
DesignPiston, Rectangular piston rod
Position detectionVia proximity switch
Symbol00991201
Protection against torque/guideRectangular piston rod
Operating pressure0.25, 0.6
Operating pressure2.5, 6
Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
Note on operating and pilot mediumLubricated operation possible (in which case lubricated operation will always be required)
Corrosion resistance class CRC2 - Moderate corrosion stress
LABS (PWIS) conformityVDMA24364-B2-L
Ambient temperature0, 60
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke205
Theoretical min. spring return force18
Theoretical max. spring return force28
Product weight242
Type of mountingWith cross bore
Pneumatic connectionG1/8
Material coverAluminium
Material sealsNBR
Material housingAluminium
Material piston rodReinforced PA

Accessories 232

Genuine accessories that can be used with the FESTO EZH-10/40-40-A-B motor and are supplied separately are listed below. Click a code to open the accessory page and see the other compatible motors.

Part noDescriptionCompatible motors
VFOE-LS-T-G18-Q4One-way flow control valve · Function fittings
VFOE-LS-T-G18-Q6One-way flow control valve · Function fittings
VFOE-LS-T-G18-Q8One-way flow control valve · Function fittings
VFOE-LS-T-G18-Q4-F1AOne-way flow control valve · Function fittings
VFOE-LS-T-G18-Q6-F1AOne-way flow control valve · Function fittings
VFOE-LS-T-G18-Q8-F1AOne-way flow control valve · Function fittings
SEU-1/8Quick exhaust valve · Function fittings
SE-1/8-BQuick exhaust valve · Function fittings
QSW-1/8-4Push-in fitting · Push-in fittings
QSW-1/8-6Push-in fitting · Push-in fittings
QSW-1/8-8Push-in fitting · Push-in fittings
QSL-1/8-4-100Push-in L-fitting · Push-in fittings
QSL-1/8-6-100Push-in L-fitting · Push-in fittings
QSL-1/8-8-50Push-in L-fitting · Push-in fittings
QSLV-1/8-4-100Push-in L-fitting · Push-in fittings
QSLV-1/8-6-100Push-in L-fitting · Push-in fittings
QSLV-1/8-8-50Push-in L-fitting · Push-in fittings
QSM-1/8-4-100Push-in fitting · Push-in fittings
QSM-1/8-6-100Push-in fitting · Push-in fittings
QSML-1/8-4-100Push-in L-fitting · Push-in fittings
QSML-1/8-6-100Push-in L-fitting · Push-in fittings
QST-1/8-4-100Push-in T-fitting · Push-in fittings
QST-1/8-6-100Push-in T-fitting · Push-in fittings
QST-1/8-8-50Push-in T-fitting · Push-in fittings
QSTL-1/8-4-100Push-in T-fitting · Push-in fittings
QSTL-1/8-6-100Push-in T-fitting · Push-in fittings
QSTL-1/8-8-50Push-in T-fitting · Push-in fittings
QSL-G1/8-4-100Push-in L-fitting · Push-in fittings
QSL-G1/8-6-100Push-in L-fitting · Push-in fittings
QSL-G1/8-8-50Push-in L-fitting · Push-in fittings
QSLV-G1/8-4-100Push-in L-fitting · Push-in fittings
QSLV-G1/8-6-100Push-in L-fitting · Push-in fittings
QSLV-G1/8-8-50Push-in L-fitting · Push-in fittings
QST-G1/8-4-100Push-in T-fitting · Push-in fittings
QST-G1/8-6-100Push-in T-fitting · Push-in fittings
QST-G1/8-8-50Push-in T-fitting · Push-in fittings
QSTL-G1/8-4-100Push-in T-fitting · Push-in fittings
QSTL-G1/8-6-100Push-in T-fitting · Push-in fittings
QSTL-G1/8-8-50Push-in T-fitting · Push-in fittings
QSL-V0-1/8-4Push-in L-fitting · Push-in fittings
QST-V0-1/8-4Push-in T-fitting · Push-in fittings
QSML-G1/8-4-100Push-in L-fitting · Push-in fittings
QSLL-G1/8-4-100Push-in L-fitting, long · Push-in fittings
QSLL-G1/8-6-100Push-in L-fitting, long · Push-in fittings
QSLL-G1/8-8-100Push-in L-fitting, long · Push-in fittings
SME-8-K-LED-24Proximity sensor · Cylinder sensors for direct mounting
SME-8-S-LED-24Proximity sensor · Cylinder sensors for direct mounting
GRLZ-1/8-BOne-way flow control valve · Function fittings
GRLZ-1/8-RS-BOne-way flow control valve · Function fittings
ABP-5-SSlot cover · Mounting accessories
SME-8-K-LED-230Proximity sensor · Cylinder sensors for direct mounting
QSL-1/8-4Push-in L-fitting · Push-in fittings
QSL-1/8-6Push-in L-fitting · Push-in fittings
QSL-1/8-8Push-in L-fitting · Push-in fittings
QSLL-1/8-4Push-in L-fitting, long · Push-in fittings
QSLL-1/8-6Push-in L-fitting, long · Push-in fittings
QSLL-1/8-8Push-in L-fitting, long · Push-in fittings
QSLV-1/8-4Push-in L-fitting · Push-in fittings
QSLV-1/8-6Push-in L-fitting · Push-in fittings
QSLV-1/8-8Push-in L-fitting · Push-in fittings
QSLV-1/8-6-IPush-in L-fitting · Push-in fittings
QSLV-1/8-8-IPush-in L-fitting · Push-in fittings
QST-1/8-4Push-in T-fitting · Push-in fittings
QST-1/8-6Push-in T-fitting · Push-in fittings
QST-1/8-8Push-in T-fitting · Push-in fittings
QSTL-1/8-4Push-in T-fitting · Push-in fittings
QSTL-1/8-6Push-in T-fitting · Push-in fittings
QSTL-1/8-8Push-in T-fitting · Push-in fittings
QSY-1/8-4Push-in Y-fitting · Push-in fittings
QSY-1/8-6Push-in Y-fitting · Push-in fittings
QSY-1/8-8Push-in Y-fitting · Push-in fittings
QSYL-1/8-4Push-in Y-fitting · Push-in fittings
QSYL-1/8-6Push-in Y-fitting · Push-in fittings
QSYL-1/8-8Push-in Y-fitting · Push-in fittings
QSTF-1/8-4-BPush-in T-fitting · Push-in fittings
QSTF-1/8-6-BPush-in T-fitting · Push-in fittings
QSTF-1/8-8-BPush-in T-fitting · Push-in fittings
QSYLV-1/8-6Push-in Y-fitting · Push-in fittings
QSYTF-1/8-6-BMultiple distributor · Push-in fittings
QST3-1/8-6-4Multiple distributor · Push-in fittings
QSQ-1/8-4Multiple distributor · Push-in fittings
QSQ-1/8-6Multiple distributor · Push-in fittings
QSLV2-1/8-4Multiple distributor · Push-in fittings
QSLV2-1/8-6Multiple distributor · Push-in fittings
QSLV2-1/8-8Multiple distributor · Push-in fittings
QSLV3-1/8-4Multiple distributor · Push-in fittings
QSLV3-1/8-6Multiple distributor · Push-in fittings
QSLV3-1/8-8Multiple distributor · Push-in fittings
QSLV4-1/8-4Multiple distributor · Push-in fittings
QSLV4-1/8-6Multiple distributor · Push-in fittings
QSLV4-1/8-8Multiple distributor · Push-in fittings
QSLV6-1/8-4Multiple distributor · Push-in fittings
QSLV6-1/8-6Multiple distributor · Push-in fittings
QSLV6-1/8-8Multiple distributor · Push-in fittings
QSM-1/8-4Push-in fitting · Push-in fittings
QSM-1/8-6Push-in fitting · Push-in fittings
QSM-1/8-4-IPush-in fitting · Push-in fittings
QSM-1/8-6-IPush-in fitting · Push-in fittings
QSML-1/8-4Push-in L-fitting · Push-in fittings
QSML-1/8-6Push-in L-fitting · Push-in fittings
QSMLL-1/8-4Push-in L-fitting, long · Push-in fittings
QSMLL-1/8-6Push-in L-fitting, long · Push-in fittings
QSMT-1/8-4Push-in T-fitting · Push-in fittings
QSMT-1/8-6Push-in T-fitting · Push-in fittings
QSMTL-1/8-4Push-in T-fitting · Push-in fittings
QSMTL-1/8-6Push-in T-fitting · Push-in fittings
QSR-1/8-4Push-in fitting, rotatable · Push-in fittings
QSR-1/8-6Push-in fitting, rotatable · Push-in fittings
QSR-1/8-8Push-in fitting, rotatable · Push-in fittings
QSRL-1/8-4Push-in L-fitting, rotatable · Push-in fittings
QSRL-1/8-6Push-in L-fitting, rotatable · Push-in fittings
QSRL-1/8-8Push-in L-fitting, rotatable · Push-in fittings
QSMK-1/8-4Push-in fitting, self-sealing · Push-in fittings
QSMK-1/8-6Push-in fitting, self-sealing · Push-in fittings
QSK-1/8-8Push-in fitting, self-sealing · Push-in fittings
QSMKL-1/8-4Push-in L-fitting,self-sealing · Push-in fittings
QSMKL-1/8-6Push-in L-fitting,self-sealing · Push-in fittings
QSKL-1/8-8Push-in L-fitting,self-sealing · Push-in fittings
SME-8-O-K-LED-24Proximity sensor · Cylinder sensors for direct mounting
QSL-V0-1/8-6Push-in L-fitting · Push-in fittings
QSL-V0-1/8-8Push-in L-fitting · Push-in fittings
QST-V0-1/8-6Push-in T-fitting · Push-in fittings
QST-V0-1/8-8Push-in T-fitting · Push-in fittings
SME-8-K-24-S6Proximity sensor · Cylinder sensors for direct mounting
SME-8-ZS-KL-LED-24Proximity sensor · Cylinder sensors for direct mounting
SME-8-K5-LED-24Proximity sensor · Cylinder sensors for direct mounting
QSL-G1/8-4Push-in L-fitting · Push-in fittings
QSL-G1/8-6Push-in L-fitting · Push-in fittings
QSL-G1/8-8Push-in L-fitting · Push-in fittings
QSLL-G1/8-4Push-in L-fitting, long · Push-in fittings
QSLL-G1/8-6Push-in L-fitting, long · Push-in fittings
QSLL-G1/8-8Push-in L-fitting, long · Push-in fittings
QSLV-G1/8-4Push-in L-fitting · Push-in fittings
QSLV-G1/8-6Push-in L-fitting · Push-in fittings
QSLV-G1/8-8Push-in L-fitting · Push-in fittings
QSLV-G1/8-6-IPush-in L-fitting · Push-in fittings
QSLV-G1/8-8-IPush-in L-fitting · Push-in fittings
QST-G1/8-4Push-in T-fitting · Push-in fittings
QST-G1/8-6Push-in T-fitting · Push-in fittings
QST-G1/8-8Push-in T-fitting · Push-in fittings
QSTL-G1/8-4Push-in T-fitting · Push-in fittings
QSTL-G1/8-6Push-in T-fitting · Push-in fittings
QSTL-G1/8-8Push-in T-fitting · Push-in fittings
QSY-G1/8-4Push-in Y-fitting · Push-in fittings
QSY-G1/8-6Push-in Y-fitting · Push-in fittings
QSY-G1/8-8Push-in Y-fitting · Push-in fittings
QSYL-G1/8-4Push-in Y-fitting · Push-in fittings
QSYL-G1/8-6Push-in Y-fitting · Push-in fittings
QSYL-G1/8-8Push-in Y-fitting · Push-in fittings
QSTF-G1/8-4Push-in T-fitting · Push-in fittings
QSTF-G1/8-6Push-in T-fitting · Push-in fittings
QSTF-G1/8-8Push-in T-fitting · Push-in fittings
QSYLV-G1/8-6Push-in Y-fitting · Push-in fittings
QSYTF-G1/8-6Multiple distributor · Push-in fittings
QST3-G1/8-6-4Multiple distributor · Push-in fittings
QSQ-G1/8-4Multiple distributor · Push-in fittings
QSQ-G1/8-6Multiple distributor · Push-in fittings
QSLV2-G1/8-4Multiple distributor · Push-in fittings
QSLV2-G1/8-6Multiple distributor · Push-in fittings
QSLV2-G1/8-8Multiple distributor · Push-in fittings
QSLV3-G1/8-4Multiple distributor · Push-in fittings
QSLV3-G1/8-6Multiple distributor · Push-in fittings
QSLV3-G1/8-8Multiple distributor · Push-in fittings
QSLV4-G1/8-4Multiple distributor · Push-in fittings
QSLV4-G1/8-6Multiple distributor · Push-in fittings
QSLV4-G1/8-8Multiple distributor · Push-in fittings
QSLV6-G1/8-4Multiple distributor · Push-in fittings
QSLV6-G1/8-6Multiple distributor · Push-in fittings
QSLV6-G1/8-8Multiple distributor · Push-in fittings
QSM-G1/8-4Push-in fitting · Push-in fittings
QSM-G1/8-6Push-in fitting · Push-in fittings
QSM-G1/8-4-IPush-in fitting · Push-in fittings
QSM-G1/8-6-IPush-in fitting · Push-in fittings
QSML-G1/8-4Push-in L-fitting · Push-in fittings
QSML-G1/8-6Push-in L-fitting · Push-in fittings
QSMLL-G1/8-4Push-in L-fitting, long · Push-in fittings
QSMLL-G1/8-6Push-in L-fitting, long · Push-in fittings
QSMT-G1/8-4Push-in T-fitting · Push-in fittings
QSMT-G1/8-6Push-in T-fitting · Push-in fittings
QSMTL-G1/8-4Push-in T-fitting · Push-in fittings
QSMTL-G1/8-6Push-in T-fitting · Push-in fittings
QSR-G1/8-4Push-in fitting, rotatable · Push-in fittings
QSR-G1/8-6Push-in fitting, rotatable · Push-in fittings
QSR-G1/8-8Push-in fitting, rotatable · Push-in fittings
QSRL-G1/8-4Push-in L-fitting, rotatable · Push-in fittings
QSRL-G1/8-6Push-in L-fitting, rotatable · Push-in fittings
QSRL-G1/8-8Push-in L-fitting, rotatable · Push-in fittings
QSMK-G1/8-4Push-in fitting, self-sealing · Push-in fittings
QSMK-G1/8-6Push-in fitting, self-sealing · Push-in fittings
QSK-G1/8-8Push-in fitting, self-sealing · Push-in fittings
QSMKL-G1/8-4Push-in L-fitting,self-sealing · Push-in fittings
QSMKL-G1/8-6Push-in L-fitting,self-sealing · Push-in fittings
QSKL-G1/8-8Push-in L-fitting,self-sealing · Push-in fittings
QSL-V0-G1/8-6Push-in L-fitting · Push-in fittings
QSL-V0-G1/8-8Push-in L-fitting · Push-in fittings
QST-V0-G1/8-6Push-in T-fitting · Push-in fittings
QST-V0-G1/8-8Push-in T-fitting · Push-in fittings
QSL-1/8-10Push-in L-fitting · Push-in fittings
QST-1/8-10Push-in T-fitting · Push-in fittings
GRLZ-1/8-QS-3-DOne-way flow control valve · Function fittings
GRLZ-1/8-QS-4-DOne-way flow control valve · Function fittings
GRLZ-1/8-QS-6-DOne-way flow control valve · Function fittings
GRLZ-1/8-QS-8-DOne-way flow control valve · Function fittings
SME-8-K-7,5-LED-24Proximity sensor · Cylinder sensors for direct mounting
SMBK-8Clip · Mounting accessories
SMBN-10Mounting · Mounting kits for proximity sensors, other sensors
SME-8M-DS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SME-8M-DS-24V-K-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-DS-24V-K-5,0-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-ZS-24V-K-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-DS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-...-Proximity sensor · Cylinder sensors for direct mounting
SME-8M-DO-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SMM-8Positioning element · Mounting accessories
SMT-8-SL-PS-LED-24-BProximity sensor · Cylinder sensors for direct mounting
SMT-8M-AProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PS-24V-E-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PS-24V-E-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PS-24V-E-5,0-OEProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PS-24V-E-0,3-M12Proximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-NS-24V-E-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-NS-24V-E-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PO-24V-E-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SDBT-MS-20NL-ZN-E-5-LE-EX6Proximity sensor · Cylinder sensors for direct mounting
SDBT-MS-20NL-ZN-E-10-LE-EX6Proximity sensor · Cylinder sensors for direct mounting
NEAU-A-N8-1Mounting · Mounting accessories
NEAU-A-N8-2Mounting · Mounting accessories
SMT-8M-A-NO-24V-E-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-NO-24V-E-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-ZS-24V-E-5,0-OEProximity switch · Cylinder sensors for direct mounting
SDBT-MS-20NL-ZN-E-2.5-LE-EX6Proximity switch · Cylinder sensors for direct mounting
SDBT-MS-20NL-ZN-E-20-LE-EX6Proximity switch · Cylinder sensors for direct mounting

Related Products

SLM-12- -KF-A 32781
Festo SLM-12-    -KF-A 32781
View Details

Festo

SLM-12- -KF-A 32781

MFR #SLM-12- -KF-A

SKU #YLSJUGDEFECDIEK

SLM-16- -KF-A 32782
Festo SLM-16-    -KF-A 32782
View Details

Festo

SLM-16- -KF-A 32782

MFR #SLM-16- -KF-A

SKU #YLS7MOHSD6T62FF

SLM-20- -KF-A 32783
Festo SLM-20-    -KF-A 32783
View Details

Festo

SLM-20- -KF-A 32783

MFR #SLM-20- -KF-A

SKU #YLS251YV9PRQXII

SLM-25- -KF-A 32784
Festo SLM-25-    -KF-A 32784
View Details

Festo

SLM-25- -KF-A 32784

MFR #SLM-25- -KF-A

SKU #YLSQPCXDEZVK5XF

SLM-32- -KF-A 32785
Festo SLM-32-    -KF-A 32785
View Details

Festo

SLM-32- -KF-A 32785

MFR #SLM-32- -KF-A

SKU #YLSBSFT5LBD4HEK

SLM-40- -KF-A 32786
Festo SLM-40-    -KF-A 32786
View Details

Festo

SLM-40- -KF-A 32786

MFR #SLM-40- -KF-A

SKU #YLSILI4KCHUWY1M

ADVU-125- -P-A 175759
Festo ADVU-125-    -P-A 175759
View Details

Festo

ADVU-125- -P-A 175759

MFR #ADVU-125- -P-A

SKU #YLSA9PBAQRLCV6X

ADVU-125- -A-P-A 175771
Festo ADVU-125-    -A-P-A 175771
View Details

Festo

ADVU-125- -A-P-A 175771

MFR #ADVU-125- -A-P-A

SKU #YLSR8LHHCJT3NU9

AEN-12- -
Festo AEN-12-    -
View Details

Festo

AEN-12- -

MFR #AEN-12- -

SKU #YLSVEWSV7OYHYR1

AEN-16- -
Festo AEN-16-    -
View Details

Festo

AEN-16- -

MFR #AEN-16- -

SKU #YLSRM0OM88NTMWM

Featured Products

EH22512
Danfoss Aeroquip LLC EH22512
View Details

Danfoss Aeroquip LLC

EH22512

MFR #EH22512

SKU #YLSRZ91UGVO64DG

MXQ25L-40B-M9NZ
SMC MXQ25L-40B-M9NZ
View Details

SMC

MXQ25L-40B-M9NZ

MFR #MXQ25L-40B-M9NZ

SKU #YLSD1VANMRI726Z

NCMC150-0600-X103US
SMC NCMC150-0600-X103US
View Details

SMC

NCMC150-0600-X103US

MFR #NCMC150-0600-X103US

SKU #YLS468HQT0B65QG

MGPM25-100Z-XC4
SMC MGPM25-100Z-XC4
View Details

SMC

MGPM25-100Z-XC4

MFR #MGPM25-100Z-XC4

SKU #YLSH71U0VZZBO5I

MGPL25TN-200BZ-XC9
SMC MGPL25TN-200BZ-XC9
View Details

SMC

MGPL25TN-200BZ-XC9

MFR #MGPL25TN-200BZ-XC9

SKU #YLSPBI637NOCN0Y

CG5EN50SV-150
SMC CG5EN50SV-150
View Details

SMC

CG5EN50SV-150

MFR #CG5EN50SV-150

SKU #YLST11TLVYPVP7H

MY1M20-200AH
SMC MY1M20-200AH
View Details

SMC

MY1M20-200AH

MFR #MY1M20-200AH

SKU #YLSIZ8K8N4KBPBQ

VQZ2121-5LO1-N3T
SMC VQZ2121-5LO1-N3T
View Details

SMC

VQZ2121-5LO1-N3T

MFR #VQZ2121-5LO1-N3T

SKU #YLSEL35MGGQ9FOL

NCDJ2L10-300-B
SMC NCDJ2L10-300-B
View Details

SMC

NCDJ2L10-300-B

MFR #NCDJ2L10-300-B

SKU #YLSRRDWPL50RWQ2

BC8M12
Brush Research Mfg BC8M12
View Details

Brush Research Mfg

BC8M12

MFR #BC8M12

SKU #YLSA0P5BE6ZJCIW

Related Searches

FESTO EZH-10/40-40-A-B priceFESTO EZH-10/40-40-A-B quotebuy FESTO EZH-10/40-40-A-BEZH-10/40-40-A-B priceEZH-10/40-40-A-B stock availabilityFESTO spare partsFESTO EZH-10/40-40-A-B equivalentFESTO EZH-10/40-40-A-B specifications
