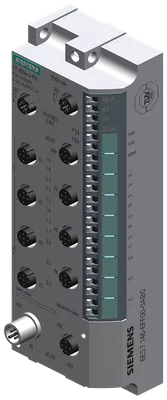

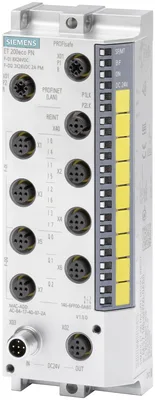

Siemens 6ES7146-6FF00-0AB0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7146-6FF00-0AB0

SIMATIC DP, ET 200eco PN, F-DI 8x24 V /F-DQ 3x24 V 2 A, M12 PROFIsafe, en çok PL e (ISO 13849), en çok SIL 3 (IEC 61508), koruma sınıfı IP65/67, dahil eCoding plug-in konnektör

SiemensMFR # 6ES7146-6FF00-0AB0SKU # YLSQMZDUOCCYW32
HW functional statusfrom FS01
Firmware sürümüV1.0.0
FW update possibleVar
Vendor identification (VendorID)02AH
Device identifier (DeviceID)0306H
I&M dataVar
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIMATIC DP, ET 200eco PN, F-DI 8x24 V /F-DQ 3x24 V 2 A, M12 PROFIsafe, en çok PL e (ISO 13849), en çok SIL 3 (IEC 61508), koruma sınıfı IP65/67, dahil eCoding plug-in konnektör

Siemens 6ES7146-6FF00-0AB0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
HW functional statusfrom FS01
Firmware sürümüV1.0.0
FW update possibleVar
Vendor identification (VendorID)02AH
Device identifier (DeviceID)0306H
Product function
I&M dataVar
Isochronous modeYok
IRTYok; module will participate within an IRT topology
Fast startupYok
Prioritized startupYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV15 with HSP 204
PROFINET from GSD version/GSD revisionGSDML V2.34
Operating mode
DIVar
DQVar
Besleme gerilimi
Nominal değer (DC)24 V
Ters polarite korumasıVar
power supply according to NEC Class 2 requiredVar
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Current consumption, typ.200 mA
from supply voltage 1L+, max.4 A
from load voltage 2L+, max.4 A
Encoder supply
Number of outputs2; Vs
24 V enkoder beslemesi
Short-circuit protectionVar; electronic (response threshold 1,4 A to 4,5 A)
Output current, max.800 mA; per output
Güç kaybı
Güç kaybı, tipik9 W
Address space per module
Inputs8 bayt
Outputs6 bayt
Dijital girişler
Dijital giriş sayısı8; 8 (one-channel); 4 (two-channel)
Digital inputs, parameterizableVar
Input characteristic curve in accordance with IEC 61131, type 1Var
Tüm montaj konumları
— up to 60 °C, max.8
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 V DC to +5 V DC
“1” sinyali için15 V DC to 30 V DC
Standart girişler için
— ParametrelenebilirVar; 0,8 / 1,6 / 3,2 / 6,4 / 12,8 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı3
in groups of3
Short-circuit protectionVar; Electronic
Response threshold, typ.10 A
Endüktif kapatma geriliminin sınırlandırılmasıPM-switching: Typ. -26 V to (-48 V)
Controlling a digital inputYok
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.10 W
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range, max.2,4 A
“0” sinyali için artık akım, maks.0,5 mA
Parallel switching of two outputs
for upratingYok
for redundant control of a loadYok
Anahtarlama frekansı
Omik yükte, maks.30 Hz
with inductive load, max.0,1 Hz
Lamba yükünde, maks.10 Hz
Tüm montaj konumları
— up to 60 °C, max.3,9 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörYok
— permissible quiescent current (2-wire sensor), max.0,5 mA
Arayüzler
Transmission procedure100BASE-TX
PROFINET arayüz sayısı1
Arayüz tipleri
M12 portVar
Dahili switchVar
Protokoller
PROFINET IO cihazıVar
Açık IE haberleşmesiYok
Servisler
— IRTYok; module will participate within an IRT topology
— Önceliklendirilmiş başlatmaYok
— Paylaşımlı cihazYok
M12 port
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
İletim hızı, maks.100 Mbit/s
Protokoller
PROFINET IO protokolünü desteklerVar
PROFINET CBAYok
PROFIsafeVar
EtherNet/IPYok
Modbus TCPYok
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var
PROFINET sistem yedekliliği (R1)Yok
H-Sync forwardingYok
Ortam yedekliliği
— MRPVar
— MRPDYok
Açık IE haberleşmesi
TCP/IPYok
SNMPVar
DCPVar
LLDPVar
pingVar
ARPVar
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar; green "ON" LED
Wire-break in actuator cableVar
Wire-break in signal transmitter cableVar
Short-circuitVar
Short-circuit encoder supplyVar
Group errorVar; Red/yellow "SF/MT" LED
Potential separation
between the load voltagesVar
between load voltage and all other switching componentsYok
between Ethernet and electronicsVar
Potential separation channels
Kanallar arasıYok
tested with
24 V DC circuits707 V DC (type test)
Test voltage for interface, rms value [Vrms]1.500 V; According to IEEE 802,3
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesYok
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
SIL acc. to IEC 61508SIL 2 (single-channel), SIL 3 (two-channel)
SILCL according to IEC 62061SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL2< 6.00E-04, 1oo1 evaluation
— Low demand mode: PFDavg in accordance with SIL3< 1.00E-05, 1oo2 evaluation
— High demand/continuous mode: PFH in accordance with SIL2< 1.00E-08 1/h, 1oo1 evaluation
— High demand/continuous mode: PFH in accordance with SIL3< 2.00E-10 1/h, 1oo2 evaluation
Probability of failure of the digital outputs (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 7.00E-09 1/h
Çalışma ortam sıcaklığı
min.-25 °C
maks.60 °C
Connection method
Design of electrical connection4/5-pin M12 circular connectors
Ölçüler
Genişlik60 mm
Yükseklik175 mm
Derinlik49 mm
Ağırlık
Ağırlık, yaklaşık940 g
