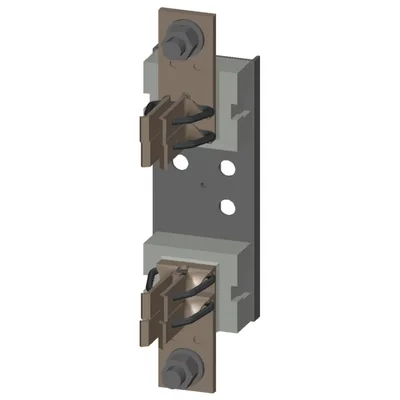

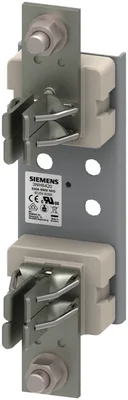

Siemens 3NH6420

HRC fuse base ceramic Sz. 3 1-pole 630A 690V (1000V) double busbar terminal

SiemensMFR # 3NH6420SKU # YLSP2JMCTHBJYDA

product brand nameSENTRON

product designationLV HRC fuse base

design of the thread of the nutM10

number of poles1

utilization categoryWithout

at AC690 V

Have questions?Chat on WhatsApp

About This Product

HRC fuse base ceramic Sz. 3 1-pole 630A 690V (1000V) double busbar terminal

Siemens 3NH6420

Genuine, certified Siemens product
Fast sourcing through a worldwide supply network
Product selection and compatibility support from our technical team
Equivalent and alternative product suggestions
Quotation and lead time tailored to your request

Specifications

Model

product brand nameSENTRON

product designationLV HRC fuse base

design of the thread of the nutM10

design of the thread of the connection screwM10

General technical data

number of poles1

size of fuse system according to EN 60269-1NH3

utilization categoryWithout

Supply voltage

at AC690 V

at DC690 V

Product details

product component swivel-in mechanismNo

at AC rated value120 kA

at DC rated value120 kA

Connections

minimum25 mm²

maximum300 mm²

tightening torque of the screw for securing the equipment maximum6 N·m

tightening torque with screw-type terminals maximum32 N·m

type of electrical connectiondouble busbar terminal

for main current circuitdouble busbar terminal

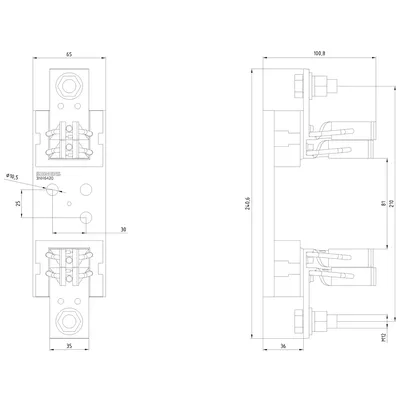

Mechanical Design

height240 mm

width65 mm

depth101 mm

fastening methodfixed mounting

fastening method bus-mountingNo

Net Weight1.116 kg
