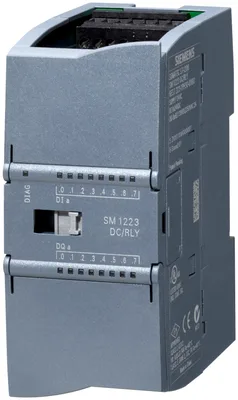

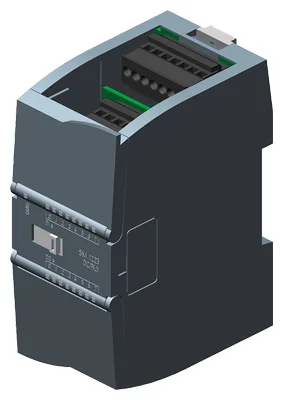

Siemens 6ES7223-1PH32-0XB0
SIMATIC S7-1200, dijital I/O SM 1223, 8 DI/8 DO, 8 DI 24 V DC, Sink/Source, 8 DO, röle 2 A
Ürün tipi tanımıSM 1223, DI 8x24 V DC, DQ 8x relay
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.145 mA
MevcutVar
Ürün Hakkında
SIMATIC S7-1200, dijital I/O SM 1223, 8 DI/8 DO, 8 DI 24 V DC, Sink/Source, 8 DO, röle 2 A
Siemens 6ES7223-1PH32-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSM 1223, DI 8x24 V DC, DQ 8x relay
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from backplane bus 5 V DC, max.145 mA
Dijital girişler
from load voltage L+ (without load), max.4 mA/input 11 mA/relay
Power supply to the transmitters
MevcutVar
Güç kaybı
Güç kaybı, tipik5,5 W
Dijital girişler
Dijital giriş sayısı8
in groups of2
Input characteristic curve in accordance with IEC 61131, type 1Var
Tüm montaj konumları
— 40 °C’ye kadar, maks.8
horizontal installation
— 40 °C’ye kadar, maks.8
— up to 50 °C, max.8
vertical installation
— 40 °C’ye kadar, maks.8
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için5 V DC 1 mA
“1” sinyali için15 V DC 2,5 mA
Giriş akımı
for signal "0", max. (permissible quiescent current)1 mA
“1” sinyali için, min.2,5 mA
for signal "1", typ.4 mA
Standart girişler için
— ParametrelenebilirVar; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms ve 12,8 ms, selectable in groups of four
Kesme girişleri için
— ParametrelenebilirVar
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.300 m
Dijital çıkışlar
Dijital çıkış sayısı8
in groups of2
Short-circuit protectionYok; to be provided externally
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
Lamba yükünde, maks.30 W with DC, 200 W with AC
Çıkış gerilimi
Nominal değer (DC)5 V DC to 30 V DC
Rated value (AC)5 V AC to 250 V AC
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range, max.2 A
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.10 ms
“1”den “0”a, maks.10 ms
horizontal installation
— up to 50 °C, max.10 A; Current per mass
Röle çıkışları
Röle çıkışı sayısı8
Rated supply voltage of relay coil L+ (DC)24 V
Number of operating cycles, max.mechanically 10 million, rated load voltage 100.000
Switching capacity of contacts
— with inductive load, max.2 A
— on lamp load, max.30 W with DC, 200 W with AC
— with resistive load, max.2 A
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.150 m
Alarms
Diagnostic alarmVar
Tanılama gösterge LED’i
for status of the inputsVar
for status of the outputsVar
Dijital girişlerde potansiyel ayrımı
Kanallar arası, grup başına2
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıRelays
Kanallar arası, grup başına2
between the channels and backplane bus1.500 V AC for 1 minute
Permissible potential difference
between different circuits750 V AC for 1 minute
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Standartlar, onaylar, sertifikalar
CE işaretiVar
CSA approvalVar
UL onayıVar
cULusVar
FM onayıVar
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]123 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]12,1 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]111 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.434 kg
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
min.-20 °C
maks.60 °C
Yatay montaj, min.-20 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-20 °C
Dikey montaj, maks.50 °C
permissible temperature change5°C to 55°C, 3°C / minute
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Depolama/taşıma, min.660 hPa
Depolama/taşıma, maks.1.080 hPa
Bağıl nem
Operation at 25 ℃ without condensation, max.95 %
Connection method
required front connectorVar
Mechanics/material
PlasticVar

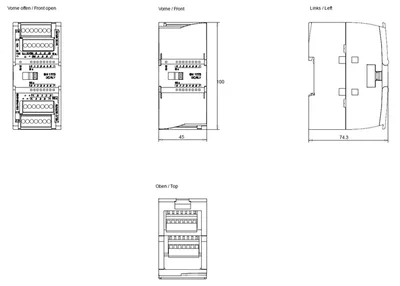

Ölçüler
Genişlik45 mm
Yükseklik100 mm
Derinlik75 mm
Ağırlık
Ağırlık, yaklaşık230 g
Aksesuarlar 5
Siemens 6ES7223-1PH32-0XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 3RQ4038-1AB00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4038-2AB00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4118-2AM00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4118-1AM00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 6ES7291-1BB30-0XA0 | Yedek parça · spare part |
