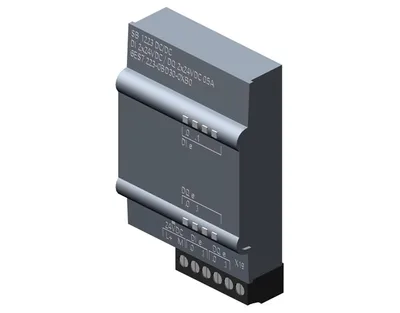

Siemens 6ES7223-0BD30-0XB0
SIMATIC S7-1200, dijital I/O SB 1223, 2 DI/2 DO, 2 DI 24 V DC/2 DO 24 V DC
Ürün tipi tanımıSB 1223, DI 2x24 V DC/DQ 2x24 V DC
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, typ.50 mA
Supply current, max.4 mA; per channel
Güç kaybı, tipik1 W
Ürün Hakkında
SIMATIC S7-1200, dijital I/O SB 1223, 2 DI/2 DO, 2 DI 24 V DC/2 DO 24 V DC
Siemens 6ES7223-0BD30-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSB 1223, DI 2x24 V DC/DQ 2x24 V DC
Besleme gerilimi
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from backplane bus 5 V DC, typ.50 mA
Power supply to the transmitters
Supply current, max.4 mA; per channel
Güç kaybı
Güç kaybı, tipik1 W
Dijital girişler
Dijital giriş sayısı2; Current-sinking
in groups of1
Input characteristic curve in accordance with IEC 61131, type 1Var
Tüm montaj konumları
— 40 °C’ye kadar, maks.2
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için0 to 5 V
“1” sinyali için+15 to +30 V
Giriş akımı
for signal "0", max. (permissible quiescent current)1 mA
for signal "1", typ.7 mA
Standart girişler için
— ParametrelenebilirVar; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms ve 12,8 ms, selectable in groups of four
— “0”dan “1”e, maks.2 µs
— at "1" to "0", max.10 µs
Kesme girişleri için
— ParametrelenebilirVar
Teknolojik fonksiyonlar için
— ParametrelenebilirVar
Kablo uzunluğu
Ekranlı, maks.50 m
Dijital çıkışlar
Dijital çıkış sayısı2; MOSFET, solid-state (current-sinking/current-sourcing)
in groups of1
Short-circuit protectionYok
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Load resistance range
upper limit0,6 Ω
Çıkış gerilimi
Nominal değer (DC)24 V
“0” sinyali için, maks.0,1 V; with 10 kOhm load
“1” sinyali için, min.20 V
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, max.0,5 A
“0” sinyali için artık akım, maks.10 µA
Kablo uzunluğu
Ekranlı, maks.50 m
Interrupts/diagnostics/status information
AlarmsVar
Diagnostics functionVar
Tanılama gösterge LED’i
for status of the inputsVar
for status of the outputsVar
Standartlar, onaylar, sertifikalar
CE işaretiVar
CSA approvalVar
UL onayıVar
cULusVar
FM onayıVar
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıVar
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
min.-20 °C
maks.60 °C
Yatay montaj, min.-20 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-20 °C
Dikey montaj, maks.50 °C
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Depolama/taşıma, min.660 hPa
Depolama/taşıma, maks.1.080 hPa
Bağıl nem
Operation at 25 ℃ without condensation, max.95 %
Mechanics/material
PlasticVar

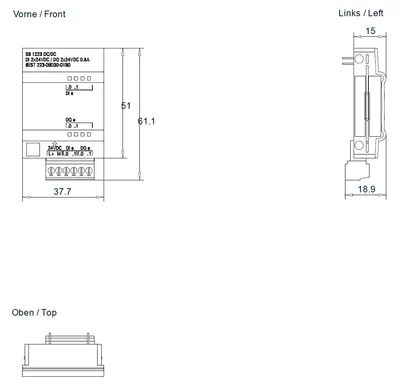

Ölçüler
Genişlik38 mm
Yükseklik62 mm
Derinlik21 mm
Ağırlık
Ağırlık, yaklaşık40 g
Aksesuarlar 8
Siemens 6ES7223-0BD30-0XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 3RQ4038-1AB00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4038-2AB00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4118-2AM00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4118-1AM00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 6ES7292-1BF30-0XA0 | Yedek parça · spare part | |
| 6ES7212-1AE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit | |
| 6ES7212-1BE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit | |
| 6ES7212-1HE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit |
