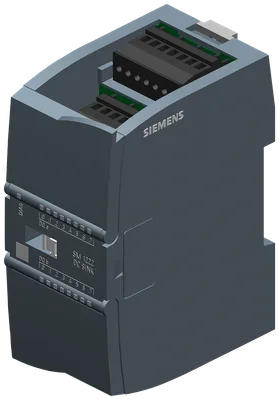

Siemens 6ES7222-1BH32-1XB0
SIMATIC S7-1200, dijital çıkış SM 1222, 16 DO, 24 V DC, sourcing (Sinking çıkış), NPN transistor 0,5 A
Ürün tipi tanımıSM 1222, DO 16x 24 V DC/0,5 A Sink
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.140 mA
Güç kaybı, tipik2,5 W
Dijital çıkış sayısı16
Ürün Hakkında
SIMATIC S7-1200, dijital çıkış SM 1222, 16 DO, 24 V DC, sourcing (Sinking çıkış), NPN transistor 0,5 A
Siemens 6ES7222-1BH32-1XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSM 1222, DO 16x 24 V DC/0,5 A Sink
Besleme gerilimi
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from backplane bus 5 V DC, max.140 mA
Güç kaybı
Güç kaybı, tipik2,5 W
Dijital çıkışlar
Dijital çıkış sayısı16
in groups of1
Current-sinkingVar
Short-circuit protectionYok; to be provided externally
Endüktif kapatma geriliminin sınırlandırılmasıTyp 45 V
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Çıkış gerilimi
Nominal değer (DC)24 V
“0” sinyali için, maks.L+ minus 0,75 V DC with 10k Load
“1” sinyali için, min.0,5 V
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.75 µA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.20 µs
“1”den “0”a, maks.350 µs
horizontal installation
— up to 50 °C, max.8 A; Current per mass
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.150 m
Alarms
Diagnostic alarmVar
Tanılama gösterge LED’i
for status of the outputsVar
Dijital çıkışlarda potansiyel ayrımı
Kanallar arası, grup başına1
between the channels and backplane bus500 V AC
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Standartlar, onaylar, sertifikalar
CE işaretiVar
CSA approvalVar
UL onayıVar
cULusVar
FM onayıVar
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıVar
Çalışma ortam sıcaklığı
min.-20 °C
maks.60 °C
Yatay montaj, min.-20 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-20 °C
Dikey montaj, maks.50 °C
permissible temperature change5°C to 55°C, 3°C / minute
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Depolama/taşıma, min.660 hPa
Depolama/taşıma, maks.1.080 hPa
Bağıl nem
Operation at 25 ℃ without condensation, max.95 %
Connection method
required front connectorVar
Mechanics/material
PlasticVar
Ölçüler
Genişlik45 mm
Yükseklik100 mm
Derinlik75 mm
Ağırlık
Ağırlık, yaklaşık220 g
Aksesuarlar 8
Siemens 6ES7222-1BH32-1XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 3RQ4038-1AB00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 3RQ4038-2AB00 | Aksesuar · SIRIUS 3RQ4 coupling relay, narrow design | |
| 6ES7291-1BA30-0XA0 | Yedek parça · spare part | |
| 6ES7292-1AG40-0XA1 | Yedek parça · spare part | |
| 6ES7292-2AG40-0XA1 | Yedek parça · spare part | |
| 6ES7212-1AE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit | |
| 6ES7212-1BE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit | |
| 6ES7212-1HE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit |
