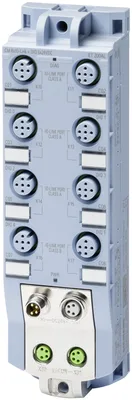

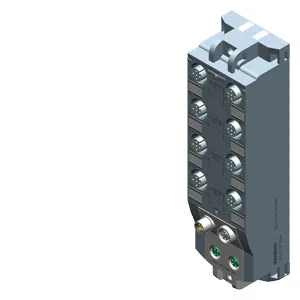

Siemens 6ES7147-5JJ00-0BA0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7147-5JJ00-0BA0

SIMATIC ET 200AL, CM 8x IO-Link, 8x M12, koruma sınıfı IP67

SiemensMFR # 6ES7147-5JJ00-0BA0SKU # YLSNI7KORC0DSFJ
Ürün tipi tanımıCM 8x IO-Link
HW functional statusFS01
Firmware sürümüV2.0.0
Vendor identification (VendorID)002AH
I&M dataVar; I&M0 to I&M4
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6ES7147-5JJ00-0BA0 (SIMATIC ET 200AL, CM 8x IO-Link, 8x M12, koruma sınıfı IP67), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Siemens 6ES7147-5JJ00-0BA0 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Siemens 6ES7147-5JJ00-0BA0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
Ürün tipi tanımıCM 8x IO-Link
HW functional statusFS01
Firmware sürümüV2.0.0
Vendor identification (VendorID)002AH
Product function
I&M dataVar; I&M0 to I&M4
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V20 veya üstü with HSP0462
STEP 7 configurable/integrated from versionSTEP 7 V5.7 veya üstü SP1 veya üstü
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Operating mode
IO-LinkVar
DIVar
DQVar; maks. 100 mA
Besleme gerilimi
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; Against destruction; actuator power supply outputs applied with reversed polarity
Giriş akımı
Akım tüketimi (nominal değer)45 mA; without load
from load voltage 1L+ (unswitched voltage)4 A; Maximum value
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs8
24 V enkoder beslemesi
Short-circuit protectionVar; per channel, electronic
Output current, max.4 A; toplam current of all ports, maks. 2 A per channel
Güç kaybı
Güç kaybı, tipik3,6 W
Address space per module
Inputs237 bayt; including 8 bayt for QI information
Outputs237 bayt
Dijital girişler
Dijital giriş sayısı6; Parameterizable as DIQ
Digital inputs, parameterizableVar
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Tüm montaj konumları
— up to 55 °C, max.8
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.2,5 mA
Standart girişler için
— ParametrelenebilirYok
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı6; Parameterizable as DIQ
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.1 A
Endüktif kapatma geriliminin sınırlandırılması1L+ (-53 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 Ω
Çıkış gerilimi
“1” sinyali için, min.1L+ (-0.8V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.1 Hz
Total current of the outputs
Current per module, max.4 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
IO-Link
Port sayısı8
of which simultaneously controllable8
IO-Link protocol 1.0Var
IO-Link protocol 1.1Var
Transmission rate4,8 kBaud (COM1); 38,4 kBaud (COM2), 230 kBaud (COM3)
Cycle time, min.2 ms
Size of process data, input per port33 bayt
Size of process data, input per module237 bayt
Size of process data, output per port32 bayt
Size of process data, output per module237 bayt
Memory size for device parameter2 kB
Master backuppossible with LIOLink_Master function block
Configuration without S7-PCTPossible; autostart/manual function
Cable length unshielded, max.20 m
Connection of IO-Link devices
Port type Avia 3-core cable
Port type BAdditional device supply: maks. 2 A per port, maks. 4 A per module
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Short-circuitVar
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
For load voltage monitoringVar; green LED
Potential separation
between the load voltagesVar
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesVar
Security
signed firmware updateVar
data integrityVar
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pin, A-coded
Design of electrical connection for supply voltageM8, 4-pole
ET-Connection
ET-ConnectionM8, 4-pin, shielded
Ölçüler
Genişlik45 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık184 g
