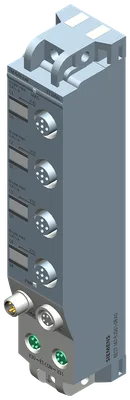

Siemens 6ES7147-5JD01-0BA0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7147-5JD01-0BA0

SIMATIC ET 200AL, CM 4x IO-Link, 4x M12, koruma sınıfı IP67

SiemensMFR # 6ES7147-5JD01-0BA0SKU # YLSTMOLQNAYWIIR
Ürün tipi tanımıCM 4x IO-Link
HW functional statusFS01
Firmware sürümüV2.0.0
I&M dataVar; I&M0 to I&M4
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6ES7147-5JD01-0BA0 (SIMATIC ET 200AL, CM 4x IO-Link, 4x M12, koruma sınıfı IP67), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Siemens 6ES7147-5JD01-0BA0 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Siemens 6ES7147-5JD01-0BA0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
Ürün tipi tanımıCM 4x IO-Link
HW functional statusFS01
Firmware sürümüV2.0.0
Product function
I&M dataVar; I&M0 to I&M4
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü
STEP 7 configurable/integrated from versionSTEP 7 V5.7 veya üstü SP1 veya üstü
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Operating mode
IO-LinkVar
DIVar
DQVar; maks. 100 mA
Besleme gerilimi
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; Against destruction; actuator power supply outputs applied with reversed polarity
Giriş akımı
Akım tüketimi (nominal değer)30 mA; without load
from load voltage 1L+ (unswitched voltage)4 A; Maximum value
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs4
24 V enkoder beslemesi
Short-circuit protectionVar; per channel, electronic
Output current, max.4 A; toplam current of all ports, maks. 2 A per channel
Güç kaybı
Güç kaybı, tipik3 W
Address space per module
Inputs132 bayt
Outputs128 bayt
IO-Link
Port sayısı4
of which simultaneously controllable4
IO-Link protocol 1.0Var
IO-Link protocol 1.1Var
Transmission rate4,8 kBaud (COM1); 38,4 kBaud (COM2), 230 kBaud (COM3)
Cycle time, min.2 ms
Size of process data, input per port33 bayt
Size of process data, input per module132 bayt
Size of process data, output per port32 bayt
Size of process data, output per module128 bayt
Memory size for device parameter2 kB; for her biri port
Master backuppossible with LIOLink_Master function block
Configuration without S7-PCTPossible; autostart/manual function
Cable length unshielded, max.20 m
Connection of IO-Link devices
Port type AVar; via 3-core cable
Port type BVar; additional device supply: maks. 1,6 A per port, maks. 4 A per module
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Short-circuitVar
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
For load voltage monitoringVar; green LED
Potential separation
between the load voltagesVar
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesVar
Security
signed firmware updateVar
data integrityVar
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pin, A-coded
Design of electrical connection for supply voltageM8, 4-pole
ET-Connection
ET-ConnectionM8, 4-pin, shielded
Ölçüler
Genişlik30 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık145 g

Aksesuarlar 94

Siemens 6ES7147-5JD01-0BA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
6ES7194-2CA00-0AA0Aksesuar · Voltage distributor
6ES7194-2KA00-0AA0Aksesuar · Accessories
3RK1901-1PN00Aksesuar
6ES7194-2AC00-0AA0Aksesuar · Connection plug
6ES7194-2AA00-0AA0Aksesuar · Connection plug
6ES7194-2AB00-0AA0Aksesuar · Connection plug
6ES7194-2LH02-1AA0Aksesuar · Power cable
6ES7194-2LH03-1AA0Aksesuar · Power cable
6ES7194-2LH10-1AA0Aksesuar · Power cable
6ES7194-2LH20-1AA0Aksesuar · Power cable
6ES7194-2LH50-1AA0Aksesuar · Power cable
6ES7194-2LN10-1AA0Aksesuar · Power cable
6ES7194-2LN15-1AA0Aksesuar · Power cable
6ES7194-2LH02-0AA0Aksesuar · Bus cable
6ES7194-2LH03-0AA0Aksesuar · Bus cable
6ES7194-2LH10-0AA0Aksesuar · Bus cable
6ES7194-2LH20-0AA0Aksesuar · Bus cable
6ES7194-2LH50-0AA0Aksesuar · Bus cable
6ES7194-2LN10-0AA0Aksesuar · Bus cable
6ES7194-2LN15-0AA0Aksesuar · Bus cable
6ES7194-2LH20-1AC0Aksesuar · Power cable
6ES7194-2LH50-1AC0Aksesuar · Power cable
6ES7194-2LN10-1AC0Aksesuar · Power cable
6ES7194-2LN15-1AC0Aksesuar · Power cable
6ES7194-2LH20-0AC0Aksesuar · Bus cable
6ES7194-2LH50-0AC0Aksesuar · Bus cable
6ES7194-2LN10-0AC0Aksesuar · Bus cable
6ES7194-2LN15-0AC0Aksesuar · Bus cable
6ES7194-2LH03-1AB0Aksesuar · Power cable
6ES7194-2LH10-1AB0Aksesuar · Power cable
6ES7194-2LH20-1AB0Aksesuar · Power cable
6ES7194-2LH50-1AB0Aksesuar · Power cable
6ES7194-2LN10-1AB0Aksesuar · Power cable
6ES7194-2LN15-1AB0Aksesuar · Power cable
6ES7194-2LH03-0AB0Aksesuar · Bus cable
6ES7194-2LH10-0AB0Aksesuar · Bus cable
6ES7194-2LH20-0AB0Aksesuar · Bus cable
6ES7194-2LH50-0AB0Aksesuar · Bus cable
6ES7194-2LN10-0AB0Aksesuar · Bus cable
6ES7194-2LN15-0AB0Aksesuar · Bus cable
6ES7194-2MH02-1AA0Aksesuar · Power cable
6ES7194-2MH03-1AA0Aksesuar · Power cable
6ES7194-2MH10-1AA0Aksesuar · Power cable
6ES7194-2MH20-1AA0Aksesuar · Power cable
6ES7194-2MH50-1AA0Aksesuar · Power cable
6ES7194-2MN10-1AA0Aksesuar · Power cable
6ES7194-2MN15-1AA0Aksesuar · Power cable
6ES7194-2MH02-0AA0Aksesuar · Bus cable
6ES7194-2MH03-0AA0Aksesuar · Bus cable
6ES7194-2MH10-0AA0Aksesuar · Bus cable
6ES7194-2MH20-0AA0Aksesuar · Bus cable
6ES7194-2MH50-0AA0Aksesuar · Bus cable
6ES7194-2MN10-0AA0Aksesuar · Bus cable
6ES7194-2MN15-0AA0Aksesuar · Bus cable
6ES7194-2MH20-1AC0Aksesuar · Power cable
6ES7194-2MH50-1AC0Aksesuar · Power cable
6ES7194-2MN10-1AC0Aksesuar · Power cable
6ES7194-2MN15-1AC0Aksesuar · Power cable
6ES7194-2MH20-0AC0Aksesuar · Bus cable
6ES7194-2MH50-0AC0Aksesuar · Bus cable
6ES7194-2MN10-0AC0Aksesuar · Bus cable
6ES7194-2MN15-0AC0Aksesuar · Bus cable
6ES7194-2MH03-1AB0Aksesuar · Power cable
6ES7194-2MH10-1AB0Aksesuar · Power cable
6ES7194-2MH20-1AB0Aksesuar · Power cable
6ES7194-2MH50-1AB0Aksesuar · Power cable
6ES7194-2MN10-1AB0Aksesuar · Power cable
6ES7194-2MN15-1AB0Aksesuar · Power cable
6ES7194-2MH03-0AB0Aksesuar · Bus cable
6ES7194-2MH10-0AB0Aksesuar · Bus cable
6ES7194-2MH20-0AB0Aksesuar · Bus cable
6ES7194-2MH50-0AB0Aksesuar · Bus cable
6ES7194-2MN10-0AB0Aksesuar · Bus cable
6ES7194-2MN15-0AB0Aksesuar · Bus cable
6ES7194-2LH02-0AD0Aksesuar · Bus cable
6ES7194-2MH02-0AD0Aksesuar · Bus cable
3RK1902-4BA00-5AA0Aksesuar
3RK1902-4DA00-5AA0Aksesuar
6XV1801-2CAksesuar · Cables · power cables
3RK1902-4PB15-3AA0Aksesuar
6GT2891-4MH50Aksesuar · Cables · serial cable
6GT2891-4MN10Aksesuar · Cables · serial cable
3RK1902-4HB15-5AA0Aksesuar
3RK1902-4HB50-5AA0Aksesuar
3RK1902-4HC01-5AA0Aksesuar
6XV1801-2CE50Aksesuar · Cables · power cables
6XV1801-2CH10Aksesuar · Cables · power cables
6XV1801-2CH15Aksesuar · Cables · power cables
6XV1801-2CH20Aksesuar · Cables · power cables
6XV1801-2CH30Aksesuar · Cables · power cables
6XV1801-2CH50Aksesuar · Cables · power cables
6XV1801-2CN10Aksesuar · Cables · power cables
6XV1801-2CN15Aksesuar · Cables · power cables
6ES7194-2BA00-0AA0Yedek parça · label
