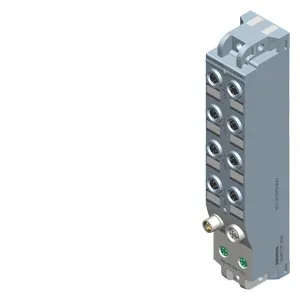

Siemens 6ES7143-5BF50-0BA0
SIMATIC ET 200AL, DIQ 8x 24VDC/0,5A, 8x M8, Degree of protection IP67
Ürün tipi tanımıDIQ 8x24VDC/0.5A, 8xM8
HW functional statusFrom FS03
Firmware sürümüV2.0.x
I&M dataVar; I&M0 to I&M4
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Ürün Hakkında
SIMATIC ET 200AL, DIQ 8x 24VDC/0,5A, 8x M8, Degree of protection IP67
Siemens 6ES7143-5BF50-0BA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDIQ 8x24VDC/0.5A, 8xM8
HW functional statusFrom FS03
Firmware sürümüV2.0.x
Product function
I&M dataVar; I&M0 to I&M4
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü
STEP 7 configurable/integrated from versionV5.6 ve üstü
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Besleme gerilimi
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; Against destruction; encoder power supply outputs applied with reversed polarity, loads pick up
Giriş akımı
Akım tüketimi (nominal değer)20 mA; 20 mA (1L+) / 40 mA (2L+); without load
from load voltage 1L+ (unswitched voltage)4 A; Maximum value
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs8
24 V enkoder beslemesi
Short-circuit protectionVar; per module, electronic
Output current, max.1,4 A; Total current of all encoders
Güç kaybı
Güç kaybı, tipik2,6 W
Dijital girişler
Dijital giriş sayısı8; Parameterizable as DIQ
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Tüm montaj konumları
— up to 55 °C, max.8
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.2,4 mA
Standart girişler için
— “0”dan “1”e, min.1,2 ms
— “0”dan “1”e, maks.4,8 ms
— at "1" to "0", min.1,2 ms
— at "1" to "0", max.4,8 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı8
Current-sourcingVar
output type acc. to IEC 61131, type 0.5Var
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.0,7 A
Endüktif kapatma geriliminin sınırlandırılması2L+ (-47 V)
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.1 Hz
Total current of the outputs
Current per module, max.4 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
Substitute values connectableVar; channel by channel, parameterizable
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
Short-circuitVar; Outputs to M; encoder supply to M; module by module
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
For load voltage monitoringVar; green LED
Potential separation
between the load voltagesVar
Potential separation channels
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesVar; from FS01
Highest safety class achievable for safety-related tripping of standard modules
Performance level according to ISO 13849-1PL d
Category according to ISO 13849-1Cat. 3
SIL acc. to IEC 62061SIL 2
Security
signed firmware updateVar
data integrityVar
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Deniz seviyesine göre çalışma yüksekliği
Ambient air temperature-barometric pressure-altitudeUp to maks. 5.000 m, installation height > 2.000 m additional restrictions
Connection method
Design of electrical connection for the inputs and outputsM8, 3-pole
Design of electrical connection for supply voltageM8, 4-pole
ET-Connection
ET-ConnectionM8, 4-pin, shielded
Ölçüler
Genişlik30 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık145 g
Aksesuarlar 19
Siemens 6ES7143-5BF50-0BA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 3RK1901-1PN00 | Aksesuar | |
| 3RK1902-4BA00-5AA0 | Aksesuar | |
| 3RK1902-4DA00-5AA0 | Aksesuar | |
| 6XV1801-2C | Aksesuar · Cables · power cables | |
| 3RK1902-4PB15-3AA0 | Aksesuar | |
| 6GT2891-4MH50 | Aksesuar · Cables · serial cable | |
| 6GT2891-4MN10 | Aksesuar · Cables · serial cable | |
| 3RK1902-4HB15-5AA0 | Aksesuar | |
| 3RK1902-4HB50-5AA0 | Aksesuar | |
| 3RK1902-4HC01-5AA0 | Aksesuar | |
| 6XV1801-2CE50 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH10 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH15 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH20 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH30 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH50 | Aksesuar · Cables · power cables | |
| 6XV1801-2CN10 | Aksesuar · Cables · power cables | |
| 6XV1801-2CN15 | Aksesuar · Cables · power cables | |
| 6ES7194-2BA00-0AA0 | Yedek parça · label |
