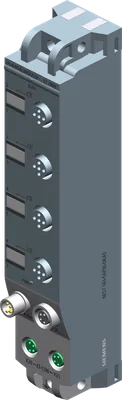

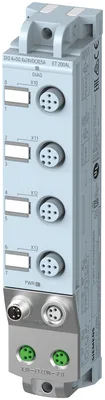

Siemens 6ES7143-5AF00-0BA0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7143-5AF00-0BA0

SIMATIC ET 200AL, DIQ 4+DQ 4x 24 V DC/0,5 A, 4x M12, koruma sınıfı IP67

SiemensMFR # 6ES7143-5AF00-0BA0SKU # CEY-8EF3B02CE13C
Ürün tipi tanımıDIQ 4+DQ 4x24VDC/0.5A
HW functional statusFS06
Firmware sürümüV2.0.x
I&M dataVar; I&M0 to I&M3
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.3.1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIMATIC ET 200AL, DIQ 4+DQ 4x 24 V DC/0,5 A, 4x M12, koruma sınıfı IP67

Siemens 6ES7143-5AF00-0BA0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
Ürün tipi tanımıDIQ 4+DQ 4x24VDC/0.5A
HW functional statusFS06
Firmware sürümüV2.0.x
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V13 SP1 veya üstü
STEP 7 configurable/integrated from versionV5.5 SP4 Hotfix 7 veya üstü
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.3.1
Besleme gerilimi
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; Against destruction; encoder power supply outputs applied with reversed polarity, loads pick up
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction; load increasing
Giriş akımı
Akım tüketimi (nominal değer)40 mA; 40 mA (1L+) / 20 mA (2L+); without load
from load voltage 1L+ (unswitched voltage)4 A; Maximum value
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs4
24 V enkoder beslemesi
Short-circuit protectionVar; per module, electronic
Output current, max.0,7 A; Total current of all encoders
Güç kaybı
Güç kaybı, tipik2,5 W
Dijital girişler
Dijital giriş sayısı4; Parameterizable as DIQ
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Tüm montaj konumları
— up to 55 °C, max.4
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.3,2 mA
Standart girişler için
— “0”dan “1”e, min.1,2 ms
— “0”dan “1”e, maks.4,8 ms
— at "1" to "0", min.1,2 ms
— at "1" to "0", max.4,8 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı8; 4 DQ fixed, 4 DIQ parameterizable
in groups of4; 2 load groups for 4 outputs her biri
Current-sourcingVar
output type acc. to IEC 61131, type 0.5Var
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.0,7 A
Endüktif kapatma geriliminin sınırlandırılması2L+ (-47 V)
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.1 Hz
Total current of the outputs
Current per group, max.2 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
Substitute values connectableVar; channel by channel, parameterizable
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
Short-circuitVar; Outputs to M; encoder supply to M; module by module
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
For load voltage monitoringVar; green LED
Potential separation
between the load voltagesVar
Potential separation channels
Kanallar arası, grup başına4; DIQ channels are isolated from DQ channels
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok; DIQ channels are non-isolated ve DQ channels are isolated from supply voltage 1L+
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesVar; from FS01
Highest safety class achievable for safety-related tripping of standard modules
Performance level according to ISO 13849-1PL d
Category according to ISO 13849-1Cat. 3
SIL acc. to IEC 62061SIL 2
Security
signed firmware updateVar
data integrityVar
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Deniz seviyesine göre çalışma yüksekliği
Ambient air temperature-barometric pressure-altitudeUp to maks. 5.000 m, installation height > 2.000 m additional restrictions
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pole
Design of electrical connection for supply voltageM8, 4-pole
ET-Connection
ET-ConnectionM8, 4-pin, shielded
Ölçüler
Genişlik30 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık145 g
