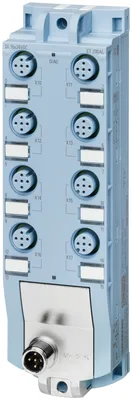

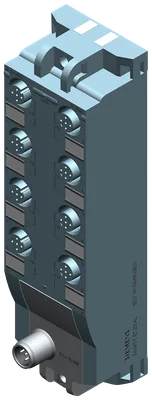

Siemens 6ES7141-5AH00-0BL0
SIMATIC ET 200AL, IO-Link, DI 16x 24 V DC, 8x M12, koruma sınıfı IP67
Ürün tipi tanımıIO-Link DI 16x24VDC
HW functional statusFS01
Firmware sürümüV1.0.x
Vendor identification (VendorID)42
Device identifier (DeviceID)229380
IODD fileVar
Ürün Hakkında
SIMATIC ET 200AL, IO-Link, DI 16x 24 V DC, 8x M12, koruma sınıfı IP67
Siemens 6ES7141-5AH00-0BL0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıIO-Link DI 16x24VDC
HW functional statusFS01
Firmware sürümüV1.0.x
Vendor identification (VendorID)42
Device identifier (DeviceID)229380
Mühendislik aracı
IODD fileVar
Load voltage 1L+
Nominal değer (DC)24 V; Supply from 1Us+ of the IO-Link master
İzin verilen aralık, alt sınır (DC)18 V
İzin verilen aralık, üst sınır (DC)30 V
Ters polarite korumasıVar; Against destruction; encoder power supply outputs applied with reversed polarity
Giriş akımı
Akım tüketimi (nominal değer)20 mA; without load
Encoder supply
Number of outputs8; Supply from 1Us+ of the IO-Link master
24 V enkoder beslemesi
Short-circuit protectionVar; per module, electronic
Output current, max.0,7 A; Total current of all encoders (depending on IO-Link master supply via 1Us+)
Güç kaybı
Güç kaybı, tipik2,4 W
Dijital girişler
Dijital giriş sayısı16
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Tüm montaj konumları
— up to 55 °C, max.16
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.3 mA
Standart girişler için
— “0”dan “1”e, min.1,2 ms
— “0”dan “1”e, maks.4,8 ms
— at "1" to "0", min.1,2 ms
— at "1" to "0", max.4,8 ms
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
IO-Link
IO-Link protocol 1.1Var
Transmission rate38,4 kBd (COM2)
Cycle time, min.2,5 ms
Size of process data, input per module2 bayt
Size of process data, output per module0 bayt
Supported IO-Link profilescommon profile
Cable length unshielded, max.20 m
Connection of IO-Link devices
Port type AVar
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
Short-circuitVar; Sensor supply to M; module by module
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
Potential separation channels
Kanallar arasıYok
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pin, A-coded
Type of electrical connection for IO-LinkM12, 5-pin, A-coded
Ölçüler
Genişlik45 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık155 g
Aksesuarlar 20
Siemens 6ES7141-5AH00-0BL0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 3RK1901-1KA00 | Aksesuar | |
| 6ES7194-6KA00-0XA0 | Aksesuar · Cable | |
| 3RK1902-4BA00-5AA0 | Aksesuar | |
| 3RK1902-4DA00-5AA0 | Aksesuar | |
| 6XV1801-2C | Aksesuar · Cables · power cables | |
| 3RK1902-4PB15-3AA0 | Aksesuar | |
| 6GT2891-4MH50 | Aksesuar · Cables · serial cable | |
| 6GT2891-4MN10 | Aksesuar · Cables · serial cable | |
| 3RK1902-4HB15-5AA0 | Aksesuar | |
| 3RK1902-4HB50-5AA0 | Aksesuar | |
| 3RK1902-4HC01-5AA0 | Aksesuar | |
| 6XV1801-2CE50 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH10 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH15 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH20 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH30 | Aksesuar · Cables · power cables | |
| 6XV1801-2CH50 | Aksesuar · Cables · power cables | |
| 6XV1801-2CN10 | Aksesuar · Cables · power cables | |
| 6XV1801-2CN15 | Aksesuar · Cables · power cables | |
| 6ES7194-2BA00-0AA0 | Yedek parça · label |
