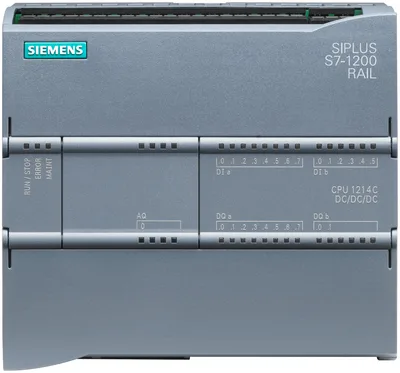

Siemens 6AG2214-1AG40-1XB0

SIPLUS S7-1200 CPU 1214C DC/DC/DC T1 rail based on 6ES7214-1AG40-0XB0 ile conformal coating, -25…+60 °C, OT1 ile ST1/2 (+70 °C für 10 minutes), compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DQ 24 V DC; 2 AI 0-10 V DC, güç kaynağı: 20.4-28.8 V DC, program/data memory 75 KB

SiemensMFR # 6AG2214-1AG40-1XB0SKU # CEY-8EF3B0388E04

Ürün tipi tanımıCPU 1214C DC/DC/DC

based on6ES7214-1AG40-0XB0

24 V DCVar

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG2214-1AG40-1XB0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıCPU 1214C DC/DC/DC

based on6ES7214-1AG40-0XB0

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionsee entry ID: 109746275

Besleme gerilimi

24 V DCVar

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Yük gerilimi L+

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Giriş akımı

Akım tüketimi (nominal değer)500 mA; yalnız CPU

Akım tüketimi, maks.1.500 mA; tüm genişleme modülleriyle CPU

Ani çekiş akımı, maks.12 A; 28,8 V

I²t0,5 A²·s

Çıkış akımı

Arka panel veri yolu için (5 V DC), maks.1.600 mA; Maks. 5 V DC for SM ve CM

24 V enkoder beslemesi

24 VL+ minus 4 V DC min.

Güç kaybı

Güç kaybı, tipik12 W

Çalışma belleği

Dahili150 kB

Yükleme belleği

Dahili4 MB

Takılabilir (SIMATIC Memory Card), maks.SIMATIC bellek kartı ile

Yedekleme

MevcutVar

Bakım gerektirmezVar

PilsizVar

CPU işlem süreleri

Bit işlemleri için, tipik0,08 µs; / komut

Word işlemleri için, tipik1,7 µs; / komut

Kayan nokta aritmetiği için, tipik2,3 µs; / komut

CPU blokları

Eleman sayısı (toplam)DBs, FCs, FBs, counters ve timers. The maximum number of addressable blocks ranges from 1 to 65535. There is no restriction, the entire working memory can be used

Organizasyon blokları (OB)

Sayı, maks.yalnızca kod için RAM ile sınırlı

Veri alanları ve kalıcılığı

Kalıcı veri alanı (zamanlayıcı, sayıcı, merker dahil), maks.14 kB

Merker (bayrak)

Boyut, maks.8 kB; Size of bit memory address area

Yerel veri

Öncelik sınıfı başına, maks.16 kB; Priority class 1 (program cycle): 16 KB, priority class 2 to 26: 6 KB

Proses görüntüsü

Girişler, ayarlanabilir1 kB

Çıkışlar, ayarlanabilir1 kB

Donanım yapılandırması

Sistem başına modül sayısı, maks.3 comm. modules, 1 signal board, 8 signal modules

Genişleme kartı sayısı (SB, CB, BB)1

Sinyal modülü sayısı (SM)8

Haberleşme modülü sayısı (CM)3

Saat

Donanım saati (gerçek zamanlı)Var

Yedekleme süresi480 h; tipik

Günlük sapma, maks.±60 s/month 25 °C

Dijital girişler

Dijital giriş sayısı14; dahili

Bunlardan teknolojik fonksiyonlar için kullanılabilen6; HSC (yüksek hızlı sayma)

Kaynak/çeken girişVar

Tüm montaj konumları

— 40 °C’ye kadar, maks.14

Giriş gerilimi

Nominal değer (DC)24 V

“0” sinyali için5 V DC 1 mA

“1” sinyali için15 V DC 2,5 mA

Standart girişler için

— Parametrelenebilir0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms

— “0”dan “1”e, min.0,2 ms

— “0”dan “1”e, maks.12,8 ms

Kesme girişleri için

— ParametrelenebilirVar

Teknolojik fonksiyonlar için

— ParametrelenebilirSingle phase: 3 @ 100 kHz & 3 @ 30 kHz, differential: 3 @ 80 kHz & 3 @ 30 kHz

Kablo uzunluğu

Ekranlı, maks.500 m; 50 m teknolojik fonksiyonlar için

Ekransız, maks.300 m; teknolojik fonksiyonlar için: Yok

Dijital çıkışlar

Dijital çıkış sayısı10

Bunlardan yüksek hızlı çıkış4; 100 kHz darbe dizisi çıkışı

Endüktif kapatma geriliminin sınırlandırılmasıL+ (-48 V)

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.0,5 A

Lamba yükünde, maks.5 W

Çıkış gerilimi

“0” sinyali için, maks.0,1 V; with 10 kOhm load

“1” sinyali için, min.20 V

Çıkış akımı

“1” sinyali için nominal değer0,5 A

“0” sinyali için artık akım, maks.0,1 mA

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.1 µs

“1”den “0”a, maks.5 µs

Anahtarlama frekansı

Darbe çıkışları, omik yükte, maks.100 kHz

Röle çıkışları

Röle çıkışı sayısı0

Kablo uzunluğu

Ekranlı, maks.500 m

Ekransız, maks.150 m

Analog girişler

Analog giriş sayısı2

Giriş aralıkları

GerilimVar

Giriş aralıkları (nominal değerler), gerilim

0 … +10 VVar

— Giriş direnci (0 … 10 V)≥100k ohms

Kablo uzunluğu

Ekranlı, maks.100 m; twisted ve shielded

Analog çıkışlar

Analog çıkış sayısı0

Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük

Aşım dahil çözünürlük (işaret biti dahil), maks.10 bit

Entegrasyon süresi, parametrelenebilirVar

Dönüşüm süresi (kanal başına)625 µs

Bağlanabilir enkoderler

2 telli sensörVar

Arayüzler

PROFINET arayüz sayısı1

1. Arayüz

Arayüz tipiPROFINET

İzoleliVar

İletim hızının otomatik algılanmasıVar

Otomatik anlaşma (autonegotiation)Var

Otomatik çaprazlama (autocrossing)Var

Arayüz tipleri

RJ 45 (Ethernet)Var

Port sayısı1

Dahili switchYok

Protokoller

PROFINET IO kontrolcüsüVar

PROFINET IO DeviceVar

SIMATIC haberleşmesiVar

Açık IE haberleşmesiVar; Optionally also encrypted

Web sunucusuVar

Ortam yedekliliğiYok

PROFINET IO kontrolcüsü

İletim hızı, maks.100 Mbit/s

Servisler

— PG/OP haberleşmesiVar; encryption with TLS V1.3 pre-selected

— Eşzamanlı (isochronous) modYok

— IRTYok

— PROFIenergyYok

— Önceliklendirilmiş başlatmaVar

— Önceliklendirilmiş başlatmalı IO cihazı sayısı, maks.16

— Bağlanabilir IO cihazı sayısı, maks.16

— RT için bağlanabilir IO cihazı sayısı, maks.16

— Bunlardan hat üzerinde, maks.16

— Eşzamanlı etkinleştirilebilen/devre dışı bırakılabilen IO cihazı sayısı, maks.8

— Güncelleme süresiThe minimum value of the update time also depends on the communication component set for PROFINET IO, on the number of IO devices ve the quantity of configured user data.

— PG/OP haberleşmesiVar; encryption with TLS V1.3 pre-selected

— Eşzamanlı (isochronous) modYok

— IRTYok

— Dinamik çerçeve paketleme (DFP)Yok

— PROFIenergyVar

— Önceliklendirilmiş başlatmaVar

— Paylaşımlı cihazVar

— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.2

— Varlık yönetimi kaydıVar

Protokoller

PROFINET IO protokolünü desteklerVar

PROFIsafeYok

PROFIBUSVar; CM 1243-5 (master) veya CM 1242-5 (slave) required

OPC UAVar; OPC UA Server

AS-InterfaceVar; CM 1243-2 required

Protokoller (Ethernet)

TCP/IPVar

DHCPYok

SNMPVar

DCPVar

LLDPVar

Yedeklilik modu

PROFINET sistem yedekliliği (S2)Yok

PROFINET sistem yedekliliği (R1)Yok

Ortam yedekliliği

— MRPYok

— MRP ara bağlantısı, destekleniyorYok

— MRPDYok

SIMATIC haberleşmesi

S7 yönlendirmeVar

Açık IE haberleşmesi

TCP/IPVar

— Veri uzunluğu, maks.8 kB

ISO-on-TCP (RFC1006)Var

— Veri uzunluğu, maks.8 kB

UDPVar

— Veri uzunluğu, maks.1.472 bayt

Web sunucusu

DestekleniyorVar

Kullanıcı tanımlı web sayfalarıVar

OPC UA

Çalışma zamanı lisansı gerekirVar; "Basic" license required

OPC UA sunucusuVar; data access (read, write, subscribe), method call, runtime license required

— Uygulama kimlik doğrulamasıAvailable security policies: Yok, Basic128Rsa15, Basic256Rsa15, Basic256Sha256

— Kullanıcı kimlik doğrulaması"anonymous" veya by user name & password

— Oturum sayısı, maks.10

— Oturum başına abonelik sayısı, maks.5

— Örnekleme aralığı, min.100 ms

— Yayınlama aralığı, min.200 ms

— Sunucu metodu sayısı, maks.20

— İzlenen öğe sayısı, önerilen maks.1.000

— Sunucu arayüzü sayısı, maks.2

— Kullanıcı tanımlı sunucu arayüzleri için düğüm sayısı, maks.2.000

Diğer protokoller

MODBUSVar

S7 haberleşmesi

DestekleniyorVar

Sunucu olarakVar

İstemci olarakVar

İş başına kullanıcı verisi, maks.See online help (S7 communication, user data size)

Bağlantı sayısı

ToplamPG Connections: 4 reserved / 4 max; HMI Connections: 12 reserved / 18 max; S7 Connections: 8 reserved / 14 max; Open User Connections: 8 reserved / 14 max; Web Connections: 2 reserved / 30 max; OPC UA Connections: 0 reserved / 10 max; Total Connections: 34 reserved / 68 max

Durum/kontrol

Durum/kontrol değişkeniVar

DeğişkenlerInputs/outputs, memory bits, DBs, distributed I/Os, timers, counters

Zorlama (force)

Zorlama (force)Var

Tanılama arabelleği

MevcutVar

İzlemeler (trace)

Yapılandırılabilir izleme sayısı2

İzleme başına bellek boyutu, maks.512 kB

Tanılama gösterge LED’i

RUN/STOP LED’iVar

ERROR LED’iVar

MAINT LED’iVar

Entegre fonksiyonlar

Sayıcı sayısı6

Sayma frekansı, maks.100 kHz

Frekans ölçümüVar

Kontrollü konumlandırmaVar

Konum kontrollü eksen sayısı, maks.8

Darbe-yön arayüzüyle konumlandırma ekseni sayısı4; With dahili outputs

PID kontrolcüVar

Alarm girişi sayısı4

Darbe çıkışı sayısı4

Sınır frekansı (darbe)100 kHz

Dijital girişlerde potansiyel ayrımı

Dijital girişlerde potansiyel ayrımıYok

Kanallar arası, grup başına1

Dijital çıkışlarda potansiyel ayrımı

Dijital çıkışlarda potansiyel ayrımıVar

Kanallar arasıYok

Kanallar arası, grup başına1

Isolation

Isolation tested with750 V DC (type test) ve according to EN 50155 (routine test)

Statik elektrik boşalmasına karşı bağışıklık

IEC 61000-4-2’ye göre statik elektrik boşalmasına karşı bağışıklıkVar

— Hava boşalmasında test gerilimi8 kV

— Temas boşalmasında test gerilimi6 kV

Kablo kaynaklı girişime karşı bağışıklık

IEC 61000-4-4’e göre besleme hatlarında girişim bağışıklığıVar

IEC 61000-4-4’e göre sinyal kablolarında girişim bağışıklığıVar

Gerilim darbesine karşı bağışıklık

IEC 61000-4-5’e göre besleme hatlarında girişim bağışıklığıVar

Yüksek frekanslı alanların indüklediği iletilen girişime karşı bağışıklık

IEC 61000-4-6’ya göre yüksek frekanslı ışımaya karşı bağışıklıkVar

EN 55 011’e göre radyo girişimi yayımı

Sınır sınıfı A, endüstriyel alanlarda kullanım içinVar; Group 1

Sınır sınıfı B, yerleşim alanlarında kullanım içinVar; When appropriate measures are used to ensure compliance with the limits for Class B according to EN 55011

Koruma derecesi ve sınıfı

IP koruma sınıfıIP20

Standartlar, onaylar, sertifikalar

Siemens Eco Profile (SEP)Siemens EcoTech

Ekolojik ayak izi

Çevresel ürün beyanıVar; type II acc. to ISO 14021

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]111 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]20,1 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]91,5 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.9 kg

Railway application

EN 50121-3-2Var; EMC for rail vehicles

EN 50121-4Var; EMC for signal ve telecommunications systems

EN 50124-1Var; Railway applications - overvoltage category OV2; pollution degree PD2; rated surge voltage UNi = 0,5 kV; UNm = 24 V DC

EN 50125-1Var; Rail vehicles - see ambient conditions

EN 50125-2Var; Stationary electrical equipment - see ambient conditions

EN 50125-3Var; Signal ve telecommunications systems - see ambient conditions; vibrations ve shocks: Application point outside of tracks (1 m to 3 m away from track)

EN 50155Var; Rail vehicles - temperature class OT1, ST1/ST2, yatay mounting position

EN 61373Var; Rail vehicles - vibrations ve shocks: Category 1 Class A/B

Fire protection acc. to EN 45545-2Var; For proof of conformity, see Service & Support

Serbest düşme

Düşme yüksekliği, maks.0,3 m; five times, in product package

Çalışma ortam sıcaklığı

Yatay montaj, min.-25 °C; = Tmin (incl. condensation/frost)

Yatay montaj, maks.60 °C; = Tmax; +70 °C for 10 min (OT1, ST1/ST2 acc. to EN 50155); number of simultaneously switched on inputs veya outputs: 7 veya 5 (komşu nokta olmadan) 60 °C yatay veya 50 °C dikey, 14 veya 10 55 °C yatay veya 45 °C dikey

Dikey montaj, min.-25 °C; = Tmin

Dikey montaj, maks.50 °C; = Tmax

Depolama/taşıma ortam sıcaklığı

min.-40 °C

maks.70 °C

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.2.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Titreşim

IEC 60068-2-6’ya göre çalışmada titreşim dayanımı2 g (m/s²) wall mounting, 1 g (m/s²) DIN rail

Çalışma, IEC 60068-2-6’ya göre test edilmişVar

Şok testi

IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27 half-sine: strength of the shock 15 g (peak value), duration 11 ms

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

Use on land craft, rail vehicles and special-purpose vehicles

— to biologically active substances according to EN 60721-3-5Var; Class 5B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 5B3 talep üzerine

— to chemically active substances according to EN 60721-3-5Var; Class 5C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-5Var; Class 5S3 incl. sand, dust; *

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Electronic equipment on rolling stock acc. to EN 50155Var; Class PC2 protective coating acc. to EN 50155:2017

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Programlama dili

— LADVar

— FBDVar

— SCLVar

Know-how koruması

Kullanıcı programı/şifre korumasıVar

Kopya korumasıVar

Blok korumasıVar

Erişim koruması

Gizli yapılandırma verisinin korunmasıVar

Koruma seviyesi: yazma korumasıVar

Koruma seviyesi: okuma/yazma korumasıVar

Koruma seviyesi: tam korumaVar

Kullanıcı yönetimiVar; device-wide

Kullanıcı sayısı42

Grup sayısı14

Rol sayısı20

Çevrim süresi izleme

AyarlanabilirVar

Ölçüler

Genişlik110 mm

Yükseklik100 mm

Derinlik75 mm

Ağırlık

Ağırlık, yaklaşık415 g

Other

Note:for use in railway applications, also observe the product information "SIPLUS extreme RAIL" A5E37661960A, Online Support article 109736776

Aksesuarlar 18

Siemens 6AG2214-1AG40-1XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6AG1332-1SH71-4AA0	Aksesuar · #NO_DATA# · #NO_DATA#
6ES7954-8LT04-0AA0	Aksesuar · Memory card
6ES7954-8LP04-0AA0	Aksesuar · Memory card
6ES7954-8LL04-0AA0	Aksesuar · Memory card
6ES7954-8LF04-0AA0	Aksesuar · Memory card
6ES7954-8LE04-0AA0	Aksesuar · Memory card
6ES7954-8LC04-0AA0	Aksesuar · Memory card
6AG1972-0AB01-4XA0	Aksesuar · Repeater bus components
6AG1972-0AA02-7XA0	Aksesuar · Repeater bus components
6AG1332-1SH71-7AA0	Aksesuar · #NO_DATA# · #NO_DATA#
6ES7954-8LP03-0AA0	Yedek parça · Memory card
6ES7954-8LT03-0AA0	Yedek parça · Memory card
6ES7954-8LL03-0AA0	Yedek parça · Memory card
6ES7954-8LF03-0AA0	Yedek parça · Memory card
6ES7954-8LE03-0AA0	Yedek parça · Memory card
6ES7954-8LC03-0AA0	Yedek parça · Memory card
9LF1110-6DA13-2AB1	Servis · Service Card
9TF6276-2XA11-1AL4	Servis

İlgili Ürünler

MFR #MDBB63-100Z

SKU #YLSNBPQBGLI90UX

İlgili Aramalar

Siemens 6AG2214-1AG40-1XB0 fiyatSiemens 6AG2214-1AG40-1XB0 teklif alSiemens 6AG2214-1AG40-1XB0 satın al6AG2214-1AG40-1XB0 fiyat6AG2214-1AG40-1XB0 stok durumuSiemens yedek parçaSiemens 6AG2214-1AG40-1XB0 muadilSiemens 6AG2214-1AG40-1XB0 teknik özellikler

Çerez Kullanımı

Siemens 6AG2214-1AG40-1XB0

Ürün Hakkında

Siemens 6AG2214-1AG40-1XB0

Teknik Özellikler

Aksesuarlar 18

İlgili Ürünler

1FY2901-0EB00

1FN3050-8SA00-0AA0

1FN3100-8SA00-0AA0

1FN3150-8SA00-0AA0

1FN3300-8SA00-0AA0

1FN3450-8SA00-0AA0

1FN3600-8SA00-0AA0

1FN3900-8SA00-0AA0

1FY2105-0AA00

1FY2105-4AA00

Öne Çıkan Ürünler

MY1M20-200AH

MTS32-150M

MXQ25L-40B-M9NZ

CM2B40-75Z

ZCUKQ25-50D

VQZ2121-5LO1-N3T

NCMC150-0600-X103US

BC8M12

MXS-AS16L

MDBB63-100Z

İlgili Aramalar
