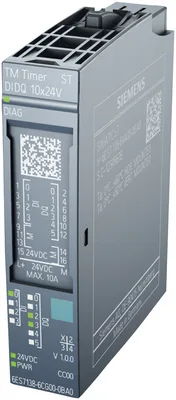

Siemens 6AG1138-6CG00-2BA0

SIPLUS ET 200SP TM timer DIDQ 10x24V based on 6ES7138-6CG00-0BA0 ile conformal coating, -40…+60 °C, time-controlled dijital giriş ve çıkış 4 DI, 6 DQ ile time stamp count, PWM, oversampling

SiemensMFR # 6AG1138-6CG00-2BA0SKU # YLSQNDHGPBKG3ID

Ürün tipi tanımıTM Timer DIDQ 10x24V

based on6ES7138-6CG00-0BA0

usable BaseUnitsBU type A0

I&M dataVar; I&M 0

Isochronous modeVar

Nominal değer (DC)24 V

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIPLUS ET 200SP TM timer DIDQ 10x24V based on 6ES7138-6CG00-0BA0 ile conformal coating, -40…+60 °C, time-controlled dijital giriş ve çıkış 4 DI, 6 DQ ile time stamp count, PWM, oversampling

Siemens 6AG1138-6CG00-2BA0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıTM Timer DIDQ 10x24V

based on6ES7138-6CG00-0BA0

usable BaseUnitsBU type A0

Product function

I&M dataVar; I&M 0

Isochronous modeVar

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionsee entry ID: 109746275

Besleme gerilimi

Nominal değer (DC)24 V

Yük gerilimi L+

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar; against destruction

Giriş akımı

Akım tüketimi, maks.50 mA; without load

Encoder supply

Number of outputs1

24 V enkoder beslemesi

24 VVar; L+ (-0.8 V)

Short-circuit protectionVar

Output current, max.500 mA; Observe derating

Güç kaybı

Güç kaybı, tipik1,5 W

Address space per module

Inputs26 bayt

Outputs32 bayt

Donanım yapılandırması

Automatic encodingVar

Mechanical coding elementVar

Type of mechanical coding elementtype B

Dijital girişler

Dijital giriş sayısı4

Digital inputs, parameterizableVar

Input characteristic curve in accordance with IEC 61131, type 3Var

Digital input functions, parameterizable

Digital input with time stampVar

— Number, max.4

CounterVar

— Number, max.3

Counter for incremental encoderVar

— Number, max.1

Digital input with oversamplingVar

— Number, max.4

HW enable for digital inputVar

— Number, max.1

HW enable for digital outputVar

— Number, max.3

Giriş gerilimi

Type of input voltageDC

Nominal değer (DC)24 V

“0” sinyali için-5... +5 V

“1” sinyali için+11 to +30V

permissible voltage at input, min.-30 V; -5 V continuous, -30 V brief reverse polarity protection

permissible voltage at input, max.30 V

Giriş akımı

for signal "1", typ.2,5 mA

Input delay (for rated value of input voltage)

Minimum pulse width for program reactions3 µs; for parameterization "yok"

Standart girişler için

— ParametrelenebilirVar; yok / 0,05 / 0,1 / 0,4 / 0,8 ms

Kablo uzunluğu

Ekranlı, maks.1.000 m; Depending on sensor, cable quality ve rate of change

Ekransız, maks.600 m; Depending on sensor, cable quality ve rate of change

Dijital çıkışlar

Type of digital outputTransistor

Dijital çıkış sayısı6

Current-sinkingVar; With High Speed output

Current-sourcingVar

Digital outputs, parameterizableVar

Short-circuit protectionVar; electronic/thermal

Response threshold, typ.1,7 A with Standard output, 0,5 A with High Speed output

Endüktif kapatma geriliminin sınırlandırılması-0.8 V

Digital output functions, parameterizable

Digital output with time stampVar

— Number, max.6

PWM outputVar

— Number, max.6

Digital output with oversamplingVar

— Number, max.6

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.0,5 A; 0,1 A with High Speed output

Lamba yükünde, maks.5 W; 1 W with High Speed output

Load resistance range

lower limit48 Ω; 240 ohm with High Speed output

upper limit12 kΩ

Çıkış gerilimi

Type of output voltageDC

“0” sinyali için, maks.1 V; With High Speed output

“1” sinyali için, min.23,2 V; L+ (-0.8 V)

Çıkış akımı

“1” sinyali için nominal değer0,5 A; 0,1 A with High Speed output, observe derating

for signal "1" permissible range, max.0,6 A; 0,12 A with High Speed output, observe derating

for signal "1" minimum load current2 mA

“0” sinyali için artık akım, maks.0,5 mA

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.1 µs; With High Speed output, 5 µs with Standard output

“1”den “0”a, maks.1 µs; With High Speed output, 6 µs with Standard output

Anahtarlama frekansı

Omik yükte, maks.10 kHz

Lamba yükünde, maks.10 Hz

Total current of the outputs

Current per module, max.3,5 A; Observe derating

Kablo uzunluğu

Ekranlı, maks.1.000 m; depending on load ve cable quality

Ekransız, maks.600 m; depending on load ve cable quality

Bağlanabilir enkoderler

Incremental encoder (asymmetrical)Var

24 V initiatorVar

2 telli sensörVar

— permissible quiescent current (2-wire sensor), max.1,5 mA

Encoder signals, incremental encoder (asymmetrical)

Input voltage24 V

Input frequency, max.50 kHz

Sayma frekansı, maks.200 kHz; with quadruple evaluation

Cable length, shielded, max.600 m; Depending on input frequency, encoder ve cable quality; maks. 200 m 50 kHz

Incremental encoder with A/B tracks, 90° phase offsetVar

pulse encoderVar

Arayüz tipleri

Input characteristic curve in accordance with IEC 61131, type 3Var

Arayüzler

Number of RS 485 interfaces0

Isochronous mode

Bus cycle time (TDP), min.375 µs

Jitter, max.1 µs

Interrupts/diagnostics/status information

Diagnostics functionVar

Substitute values connectableVar

Alarms

Diagnostic alarmVar

Diagnoses

Monitoring the supply voltageVar

Short-circuitVar

Tanılama gösterge LED’i

Monitoring of the supply voltage (PWR-LED)Var; green PWR LED

Channel status displayVar

for module diagnosticsVar; green/red DIAG LED

Entegre fonksiyonlar

CounterVar

Sayıcı sayısı3

Sayma frekansı, maks.200 kHz; with quadruple evaluation

Counting functions

Continuous countingVar

Potential separation channels

between the channels and backplane busVar

Isolation

Isolation tested with707 V DC (type test)

Standartlar, onaylar, sertifikalar

Suitable for safety functionsYok

Çalışma ortam sıcaklığı

Yatay montaj, min.-40 °C; = Tmin (incl. condensation/frost)

Yatay montaj, maks.60 °C; = Tmax; +70 °C with spacing modules (6AG1193-6BN00-7BA0) veya configured slots to the left ve right of the module

Dikey montaj, min.-40 °C; = Tmin

Dikey montaj, maks.50 °C; = Tmax; see Derating BasedOn (e.g. manual)

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.5.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m) // Tmin... (Tmax - 10 K) 795 hPa... 658 hPa (+2.000 m... +3.500 m) // Tmin... (Tmax -20 K) 658 hPa... 540 hPa (+3.500 m... +5.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

— Against mechanical environmental conditions acc. to EN 60721-3-3Var; Class 3M8 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Use on ships/at sea

— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold ve fungal spores (excluding fauna); Class 6B3 talep üzerine

— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *

— Against mechanical environmental conditions acc. to EN 60721-3-6Var; Class 6M4 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Decentralized operation

to SIMATIC S7-1500Var

Ölçüler

Genişlik15 mm

Yükseklik73 mm

Derinlik58 mm

Ağırlık

Ağırlık, yaklaşık45 g

Aksesuarlar 8

Siemens 6AG1138-6CG00-2BA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6AG1193-6BP00-7BA0	Aksesuar · BaseUnit
6AG1193-6BP00-7DA0	Aksesuar · BaseUnit
6AG1193-6BP20-7BA0	Aksesuar · BaseUnit
6AG1193-6BP20-7DA0	Aksesuar · BaseUnit
6AG1193-6BP00-7BA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP00-7DA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP20-7BA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP20-7DA0	Zorunlu ek ürün · BaseUnit
