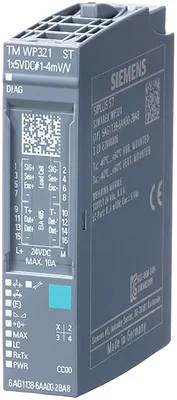

Siemens 6AG1138-6AA00-2BA8

SIPLUS ET 200SP WP321 based on 7MH4138-6AA00-0BA0 ile conformal coating, -40…+60 °C, elektronik weighing system 1 channel için the bağlantı of load cells DMS full bridges (1-4 mV/V) için SIMATIC ET200SP, suitable için BU tip A0, RS485 arayüz için SIWATOOL veya uzak gösterge.

SiemensMFR # 6AG1138-6AA00-2BA8SKU # YLSXIUYNAQRDZDD

Ürün tipi tanımıTM SIWAREX WP321 ST

FW update possibleVar

based on7MH4138-6AA00-0BA0

usable BaseUnitsBU type A0

I&M dataVar; I&M0 to I&M3

Isochronous modeYok

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG1138-6AA00-2BA8

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıTM SIWAREX WP321 ST

FW update possibleVar

based on7MH4138-6AA00-0BA0

usable BaseUnitsBU type A0

Color code for module-specific color-coded labelCC00

Product function

I&M dataVar; I&M0 to I&M3

Isochronous modeYok

Adjustment of measuring rangeYok

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionsee entry ID: 109746275

Besleme gerilimi

Nominal değer (DC)24 V

Yük gerilimi L+

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V

İzin verilen aralık, üst sınır (DC)28,8 V

Short-circuit protectionVar

Ters polarite korumasıVar

Giriş akımı

Akım tüketimi, maks.100 mA

Encoder supply

Output voltage (DC)4,85 V

Short-circuit protectionVar

Power

Power consumption from the backplane bus70 mW

Güç kaybı

Güç kaybı, tipik2 W

Address space per module

Inputs16 bayt

Outputs16 bayt

Donanım yapılandırması

Automatic encodingVar

Mechanical coding elementVar

Type of mechanical coding elementtype B

Connection of signal encoders

For strain gauges (full bridges) with 4-conductor connectionVar

For strain gauges (full bridges) with 6-conductor connectionVar

Resistance of full bridge, min.40 Ω; when using SIWAREX IS: 50 ohm for 7MH4710-5BA; 105 ohm when using 7MH4710-5CA

Resistance of full bridge, max.4.100 Ω

Errors/accuracies

Linearity error (relative to input range), (+/-)0,01 %

Error limit according to DIN 1319-10,05 %; of full-scale value

Temperature coefficient, zero point≤ ±0,1 μV/K

Temperature coefficient, span≤ ±5 ppm/K

Temperature coefficient, span, 4-wire connection (in relation to end value)≤ ±5 ppm/K

Temperature coefficient, span, 6-wire connection (in relation to end value)≤ ±10 ppm/K

Arayüzler

Number of RS 485 interfaces1; SIWATOOL V7 veya SIWAREX DB veya SIEBERT remote display

Arayüz tipleri

RS 485Var; 390 Ω, 220 Ω, 390 Ω connectable termination

RS 485

İletim hızı, maks.115,2 kbit/s

Cable length, max.1.000 m; ≤ 115 kbps, shielded cable

Interrupts/diagnostics/status information

Diagnostics functionVar; Diagnostic alarm

Substitute values connectableYok

Alarms

Diagnostic alarmVar; Parameterizable

Hardware interruptVar; Parameterizable

Diagnoses

Monitoring the supply voltageVar

Wire breakVar

Short-circuitVar

Group errorVar

Tanılama gösterge LED’i

ERROR LED’iVar; green/red DIAG LED

Monitoring of the supply voltage (PWR-LED)Var; green PWR LED

Entegre fonksiyonlar

CounterVar

Load cell

Non-automatic weighing instrumentNAWI

Sampling rate600 Hz

Resolution of input signal±500.000 parts pro mV/V

Common mode voltage, min.0,25 V

Common mode voltage, max.4,75 V

input resistance of signal line, typ.4 MΩ

input resistance of sense line, typ.2 MΩ

Cable length, max.500 m; when using the SIWAREX 7MH4702-8AG cable

Measuring range

— -1 mV/V to +1 mV/VVar; corresponds to a resolution of ±500.000 parts

— -2 mV/V to +2 mV/VVar; corresponds to a resolution of ±1.000.000 parts

— -4 mV/V to +4 mV/VVar; corresponds to a resolution of ±2.000.000 parts

Isolation

Isolation tested with707 V DC (type test)

Standartlar, onaylar, sertifikalar

Suitable for safety functionsYok

Çalışma ortam sıcaklığı

Yatay montaj, min.-40 °C; = Tmin (incl. condensation/frost)

Yatay montaj, maks.60 °C

Dikey montaj, min.-40 °C; = Tmin (incl. condensation/frost)

Dikey montaj, maks.50 °C

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.5.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.080 hPa... 795 hPa (-1 000 m... +2.000 m) // Tmin... (Tmax - 10 K) 795 hPa... 658 hPa (+2.000 m... +3.500 m) // Tmin... (Tmax - 20 K) 658 hPa... 540 hPa (+3.500 m... +5.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

— Against mechanical environmental conditions acc. to EN 60721-3-3Var; Class 3M8 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Use on ships/at sea

— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold, fungal ve dry rot spores (excluding fauna)

— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *

— Against mechanical environmental conditions acc. to EN 60721-3-6Var; Class 6M4 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Decentralized operation

to SIMATIC S7-300Var

to SIMATIC S7-400Var

to SIMATIC S7-1200Var

to SIMATIC S7-1500Var

to standard PROFIBUS masterVar

to standard PROFINET controllerVar

Ölçüler

Genişlik15 mm

Yükseklik73 mm

Derinlik58 mm

Ağırlık

Ağırlık, yaklaşık30 g

Aksesuarlar 4

Siemens 6AG1138-6AA00-2BA8 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6AG1193-6BP00-7BA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP00-7DA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP20-7BA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP20-7DA0	Zorunlu ek ürün · BaseUnit
