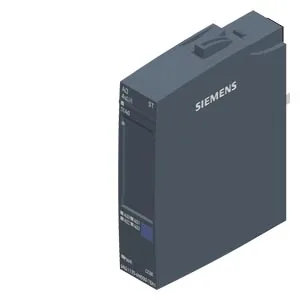

Siemens 6AG1135-6HD00-7BA1

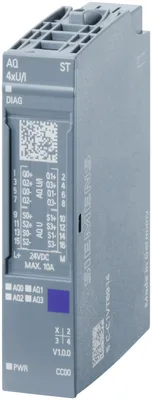

SIPLUS ET 200SP AQ 4xU/I standart based on 6ES7135-6HD00-0BA1 ile conformal coating, -40…+70 °C, analog çıkış modül, suitable için BU tip A0, A1, renk code CC00, channel diagnostics, 16-bit, +/-0.3%

SiemensMFR # 6AG1135-6HD00-7BA1SKU # CEY-8EF3B0388329

Ürün tipi tanımıAQ 4xU/I ST

FW update possibleVar

based on6ES7135-6HD00-0BA1

usable BaseUnitsBU type A0, A1

I&M dataVar; I&M0 to I&M3

Isochronous modeYok

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG1135-6HD00-7BA1

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıAQ 4xU/I ST

FW update possibleVar

based on6ES7135-6HD00-0BA1

usable BaseUnitsBU type A0, A1

Color code for module-specific color-coded labelCC00

Product function

I&M dataVar; I&M0 to I&M3

Isochronous modeYok

Output range scalableYok

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionsee entry ID: 109746275

Operating mode

OversamplingYok

MSOYok

CiR - Configuration in RUN

Reparameterization possible in RUNYok

Calibration possible in RUNYok

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Giriş akımı

Akım tüketimi, maks.150 mA

Güç kaybı

Güç kaybı, tipik1,5 W

Address space per module

Address space per module, max.8 bayt; + 1 bayt for QI information

Donanım yapılandırması

Automatic encodingVar

Mechanical coding elementVar

Type of mechanical coding elementType A

Analog çıkışlar

Analog çıkış sayısı4; > +60 °C maks. 2x ±10 V permissible

Voltage output, short-circuit current, max.45 mA

Cycle time (all channels), min.5 ms

Analog output with oversamplingYok

Output ranges, voltage

0 to 10 VVar; 15 bit

1 V to 5 VVar; 13 bit

-5 V to +5 VVar; 15 bit incl. sign

-10 V to +10 VVar; 16 bit incl. sign

Çıkış aralıkları, akım

0 … 20 mAVar; 15 bit

-20 mA to +20 mAVar; 16 bit incl. sign

4 mA to 20 mAVar; 14 bit

Connection of actuators

for voltage output two-wire connectionVar

for voltage output four-wire connectionVar

for current output two-wire connectionVar

Load impedance (in rated range of output)

with voltage outputs, min.2 kΩ

with voltage outputs, capacitive load, max.1 µF

with current outputs, max.500 Ω

with current outputs, inductive load, max.1 mH

Destruction limits against externally applied voltages and currents

Voltages at the outputs30 V

Kablo uzunluğu

Ekranlı, maks.1.000 m; 200 m for voltage output

Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük

Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit

Settling time

for resistive load0,1 ms

for capacitive load1 ms

for inductive load0,5 ms

Errors/accuracies

Linearity error (relative to output range), (+/-)0,03 %

Temperature error (relative to output range), (+/-)0,005 %/K

Crosstalk between the outputs, min.-50 dB

Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,05 %

Operational error limit in overall temperature range

Voltage, relative to output range, (+/-)1 %

Current, relative to output range, (+/-)1 %

Basic error limit (operational limit at 25 °C)

Voltage, relative to output range, (+/-)0,3 %

Current, relative to output range, (+/-)0,3 %

Interrupts/diagnostics/status information

Diagnostics functionVar

Substitute values connectableVar

Alarms

Diagnostic alarmVar

Diagnoses

Monitoring the supply voltageVar

Wire breakVar; module-by-module, only for output type "current"

Short-circuitVar; module-by-module, only for output type "voltage"

Group errorVar

Overflow/UnderflowVar; module-wise

Tanılama gösterge LED’i

Monitoring of the supply voltage (PWR-LED)Var; green PWR LED

Channel status displayVar; green LED

for channel diagnosticsYok

for module diagnosticsVar; green/red DIAG LED

Potential separation channels

Kanallar arasıYok

between the channels and backplane busVar

between the channels and the power supply of the electronicsVar

Isolation

Isolation tested with707 V DC (type test)

Çalışma ortam sıcaklığı

Yatay montaj, min.-40 °C; = Tmin (incl. condensation/frost)

Yatay montaj, maks.70 °C; = Tmax; > +60 °C maks. 2x ±10 V permissible

Dikey montaj, min.-40 °C; = Tmin

Dikey montaj, maks.50 °C; = Tmax

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.5.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m) // Tmin... (Tmax - 10 K) 795 hPa... 658 hPa (+2.000 m... +3.500 m) // Tmin... (Tmax -20 K) 658 hPa... 540 hPa (+3.500 m... +5.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

— Against mechanical environmental conditions acc. to EN 60721-3-3Var; Class 3M8 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Use on ships/at sea

— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold ve fungal spores (excluding fauna); Class 6B3 talep üzerine

— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *

— Against mechanical environmental conditions acc. to EN 60721-3-6Var; Class 6M4 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Ölçüler

Genişlik15 mm

Yükseklik73 mm

Derinlik58 mm

Ağırlık

Ağırlık, yaklaşık31 g

Aksesuarlar 16

Siemens 6AG1135-6HD00-7BA1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6AG1193-6BP40-7DA1	Aksesuar · BaseUnit
6AG1193-6BP00-7DA1	Aksesuar · BaseUnit
6AG1193-6BP00-7BA1	Aksesuar · BaseUnit
6AG1193-6BP20-7DA0	Aksesuar · BaseUnit
6AG1193-6BP20-7BA0	Aksesuar · BaseUnit
6AG1193-6BP00-7DA0	Aksesuar · BaseUnit
6AG1193-6BP00-7BA0	Aksesuar · BaseUnit
6AG1193-6BP40-7BA1	Aksesuar · BaseUnit
6AG1193-6BP40-7DA1	Zorunlu ek ürün · BaseUnit
6AG1193-6BP40-7BA1	Zorunlu ek ürün · BaseUnit
6AG1193-6BP00-7DA1	Zorunlu ek ürün · BaseUnit
6AG1193-6BP00-7BA1	Zorunlu ek ürün · BaseUnit
6AG1193-6BP20-7DA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP00-7DA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP20-7BA0	Zorunlu ek ürün · BaseUnit
6AG1193-6BP00-7BA0	Zorunlu ek ürün · BaseUnit
