Detayları Gör
Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

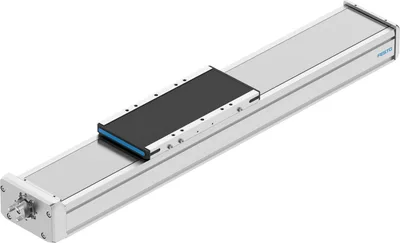

Festo ELGD-BS-KF-WD-120- -
Bilyalı vidalı eksen. Azaltılmış profil yükseklikleri, yüksek itme kuvveti gerektirmeyen taşıma sistemleri ve uygulamalar için daha küçük montaj ölçüleri sunar. Hassasiyet gerektiren uygulamalar için. Yüksek güvenilirlik ve uzun kullanım ömrü. Yüksek yükler için. %30 daha hafif; rijitlik ve kılavuz yük kapasitesi standart tasarımdaki eksene benzer düzeydedir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku50, 1500
Boyut120
Strok rezervi0
Bilyalı vida ters dönüş boşluğu±0.02 mm
Mil çapı12
Mil hatvesi5, 10
Ürün Hakkında
Bilyalı vidalı eksen. Azaltılmış profil yükseklikleri, yüksek itme kuvveti gerektirmeyen taşıma sistemleri ve uygulamalar için daha küçük montaj ölçüleri sunar. Hassasiyet gerektiren uygulamalar için. Yüksek güvenilirlik ve uzun kullanım ömrü. Yüksek yükler için. %30 daha hafif; rijitlik ve kılavuz yük kapasitesi standart tasarımdaki eksene benzer düzeydedir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGD-BS-KF-WD-120- -
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku50, 1500
Boyut120
Strok rezervi0
Bilyalı vida ters dönüş boşluğu±0.02 mm
Mil çapı12
Mil hatvesi5, 10
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
Ölçüm sistemi çalışma prensibiArtımsal
Konum algılamaEndüktif sensörler için
Maks. ivme15
Maks. dönüş hızı905, 6667
Maks. hız0.08, 1.11
Tekrarlama hassasiyeti±0.01 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364-C1-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4 (vakum emişli), ISO 14644-1'e göre Sınıf 7
Depolama sıcaklığı-20, 60
Gıda ile kullanıma uygunEk doküman bilgilerine bakınız
Koruma sınıfıIP40
Ortam sıcaklığı0, 60
Son konumlarda darbe enerjisi0.001
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy770900
Alan atalet momenti Iz5801000
vmax'ta boşta tork0.179, 0.246
vmin'de boşta tork0.068
Maks. kuvvet Fy8000
Maks. kuvvet Fz7200
Maks. kuvvet Fy toplam eksen5914
Maks. kuvvet Fz toplam eksen5280
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)35153
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)35153
Maks. moment Mx330
Maks. moment My600
Maks. moment Mz540
Maks. moment Mx toplam eksen290
Maks. moment My toplam eksen590
Maks. moment Mz toplam eksen527
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)1459
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)1920
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)1920
Kızak yüzeyi ile kılavuz merkezi arası mesafe51
Tahrik milinde maks. radyal kuvvet230
Maks. besleme kuvveti Fx1880
Burulma kütle atalet momenti It383100
Strok metresi başına kütle atalet momenti JH0.13, 0.135
Çalışma yükünün kg başına kütle atalet momenti JL0.00633, 0.02533
Kütle atalet momenti JO0.0947, 0.0961
Besleme sabiti5, 10
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle2352
Ürün ağırlığı5720, 18190
0 mm strok için temel ağırlık5290
10 mm strok başına ek ağırlık86
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT42
Uç kapak malzemesiAlüminyum kokil döküm, boyalı
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesiAlüminyum kokil döküm, boyalı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiDövme alüminyum alaşımı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 95
Festo ELGD-BS-KF-WD-120- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBA- | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-20-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3P-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3P-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3N-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3N-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-0.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Motors | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Motors | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Motors | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Motors | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Motors | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Motors | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Motors | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Motors | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Motors | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Motors | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Motors | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Motors | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-AS-60-S-LS-RM | Servo motor · Motors | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Motors | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Motors | |
| EMMT-AS-60-S-LS-RS | Servo motor · Motors | |
| EMMT-AS-60-S-HS-RS | Servo motor · Motors | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Motors | |
| EMMT-AS-60-S-HS-RM | Servo motor · Motors | |
| EMMT-AS-60-M-HS-RS | Servo motor · Motors | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Motors | |
| EMMT-AS-60-M-HS-RM | Servo motor · Motors | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Motors | |
| EMMT-AS-60-M-LS-RS | Servo motor · Motors | |
| EMMT-AS-60-M-LS-RM | Servo motor · Motors | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Motors | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Motors | |
| EMMT-AS-60-L-HS-RM | Servo motor · Motors | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Motors | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Motors | |
| EMMT-AS-60-L-LS-RS | Servo motor · Motors | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Motors | |
| EMMT-AS-60-L-LS-RM | Servo motor · Motors | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Motors | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Motors | |
| EMMT-AS-60-L-HS-RS | Servo motor · Motors | |
| EAHM-E26-AP-120 | Mounting kit · Mounting accessories | |
| EMMT-ST-87-M-RS | Stepper motor · Motors | |
| EAHF-E24-60-P-S | Profile mounting · Mounting accessories | |
| EAPM-E24-60-SLS | Switch lug · Position sensing | |
| EAHF-E24-60-P | Profile mounting · Mounting accessories | |
| EAMM-U-87-T42-80P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-87A-147 | Parallel kit · Mounting accessories | |
| EMMT-AS-80- | Servo motor · Motors | |
| EAMM-A-T42-80P | Axial kit · Mounting accessories | |
| EAMM-A-T42-87A | Axial kit · Mounting accessories | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| ABP-5-S1 | Slot cover · Mounting accessories | |
| SMBK-8 | Clip · Mounting accessories | |
| EAMM-A-T42-55A | Axial kit · Mounting accessories | |
| EAMM-A-T42-60RA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60R | Axial kit · Mounting accessories | |
| EAMM-A-T42-58AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60AB | Axial kit · Mounting accessories | |
| EAMM-A-T42-40G | Axial kit · Mounting accessories | |
| EAMM-A-T42-82AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-84AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-40P | Axial kit · Mounting accessories | |
| EAMM-A-T42-40R | Axial kit · Mounting accessories | |
| EAMM-A-T42-80PA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60P | Axial kit · Mounting accessories | |
| EAMM-A-T42-57A | Axial kit · Mounting accessories |
