Festo
NEBC-D8G4-ES-0.3-N-S-R3G4-ET
MFR #NEBC-D8G4-ES-0.3-N-S-R3G4-ET
SKU #YLSVLIX0YFLLD

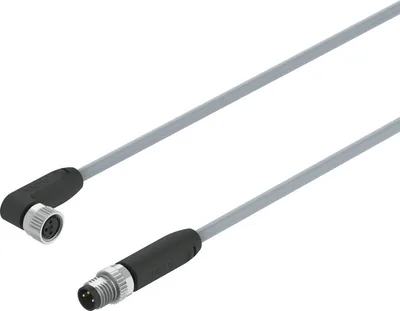

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Festo NEBA-
Bağlantı kablosu. Güçlü üniversal bağlantı kabloları. Zorlu ortamlar ve sürekli hareket veya titreşim içeren uygulamalar için uygun. Ölçme, kontrol ve laboratuvar cihazlarına yönelik elektrikli ekipmanlar için IEC 61010-1 ve IEC 61010-2-202 güvenlik gerekliliklerini karşılar. Yüksek IP65, IP68, IP69k koruma sınıfı. Aşınmaya dayanıklı ve düşük yapışma. Enerji zincirleri ve robotlarla kullanıma uygun. Alev geciktirici ve kendi kendine sönen. Li-ion manifoldları (F1A) üretim tesisleri için önerilir
Standarda uygunlukEN 61984
Onayc UL us - Listeli (Yağ)
Sertifikayı veren kuruluşUL E253748
Kablo tanımıEtiket tutucusuz
Bağlantı frekansı100
Ürün ağırlığı22, 373
Ürün Hakkında
Bağlantı kablosu. Güçlü üniversal bağlantı kabloları. Zorlu ortamlar ve sürekli hareket veya titreşim içeren uygulamalar için uygun. Ölçme, kontrol ve laboratuvar cihazlarına yönelik elektrikli ekipmanlar için IEC 61010-1 ve IEC 61010-2-202 güvenlik gerekliliklerini karşılar. Yüksek IP65, IP68, IP69k koruma sınıfı. Aşınmaya dayanıklı ve düşük yapışma. Enerji zincirleri ve robotlarla kullanıma uygun. Alev geciktirici ve kendi kendine sönen. Li-ion manifoldları (F1A) üretim tesisleri için önerilir
Festo NEBA-
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Standarda uygunlukEN 61984
Onayc UL us - Listeli (Yağ)
Kullanım amacıBağlantı kablosu saha cihazlarını (sensörler, aktüatörler) kontrolörlere bağlar.
Patlama korumasıSertifikadaki bilgilere uyulmalıdır!, Bölge 2 (ATEX), Bölge 22 (ATEX)
Sertifikayı veren kuruluşUL E253748
Kablo tanımıEtiket tutucusuz
Bağlantı frekansı100
Ürün ağırlığı22, 373
Kullanım talimatlarıIEC 61010-1 ve 61010-2-202 gerekliliklerini, özellikle Festo elektrikli valfleri için karşılar., Yalnızca maks. açık devre gerilimi ile maksimum 4 A akımlı enerji sınırlı devreler
Elektrik bağlantısı 1, fonksiyonSaha cihazı tarafı
Elektrik bağlantısı 1, tasarımYuvarlak
Elektrik bağlantısı 1, bağlantı tipiSoket, Kablo
Elektrik bağlantısı 1, kablo çıkışıDüz, açılı
Elektrik bağlantısı 1, konnektör sistemiM8x1, A kodlu, EN 61076-2-104 standardına uygun, Açık uç, Çap 8 mm, EN 61076-2-104 standardına uygun A kodlu
Elektrik bağlantısı 1, bağlantı/damar sayısı3, 5
Elektrik bağlantısı 1, kullanılan bağlantılar/damarlar3, 5
Elektrik bağlantısı 1, montaj tipiGeçmeli kilit, 13 mm altıgen ve boyuna tırtıllı vidalı kilit, 9 mm anahtar ağzı altıgen ve boyuna tırtıllı vidalı kilit, Döndürülebilir
Elektrik bağlantısı 1, uyumlu montaj tipiMandallı kilit ile uyumlu, Dönebilen/dönmeyen vidalı kilit ile uyumlu
Elektrik bağlantısı 1, bağlantı düzeni00991861, 00991867, 00991870, 00991871, 00991872
Elektrik bağlantısı 1, terminal atamasıPin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK, Pin 5 = GY
Elektrik bağlantısı 1, göstergeYok, Durum göstergesi yeşil LED, Anahtarlama durumu göstergesi, PNP N/O kontak için sarı LED, Anahtarlama durumu göstergesi, NPN N/O kontak için sarı LED
Elektrik bağlantısı 2, fonksiyonKontrol tarafı
Elektrik bağlantısı 2, tasarımYuvarlak
Elektrik bağlantısı 2, bağlantı tipiKablo, Fiş
Elektrik bağlantısı 2, kablo çıkışıDüz, Açılı
Elektrik bağlantısı 2, konnektör sistemiM8x1, EN 61076-2-104 uyarınca A kodlu, Açık uç
Elektrik bağlantısı 2, bağlantı/damar sayısı3, 5
Elektrik bağlantısı 2, kullanılan bağlantılar/damarlar3, 5
Elektrik bağlantısı 2, montaj tipi13 mm altıgen ve boyuna tırtıllı vidalı kilit, 9 mm anahtar ağzı altıgen ve boyuna tırtıllı vidalı kilit, Döndürülebilir
Elektrik bağlantısı 2, uyumlu montaj tipiDöndürülebilir/döndürülemez vidalı kilit ile uyumlu
Elektrik bağlantısı 2, bağlantı düzeni00991155, 00991171, 00995383, 00995386, 00995573
Elektrik bağlantısı 2, terminal atamasıPin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK, Pin 5 = GY
Elektrik bağlantısı 2, ekranYok
DC çalışma gerilimi aralığı0, 250
DC çalışma gerilimi aralığına ilişkin notUL uygulamaları için 0 - 30 V, NEC/CEC CLASS 2
AC çalışma gerilimi aralığı0, 250
AC çalışma gerilimi aralığına ilişkin notUL uygulamaları için 0 - 30 V, NEC/CEC CLASS 2
40° C'de akım değeri4
40°C'de izin verilen akım yükü notuGüç düşümüne dikkat edin
Darbe gerilimine karşı bağışıklık0.8, 2.5
Kablo uzunluğu0.3, 30
Kablo özelliğiEnerji zincirleri/robot uygulamaları için uygun, Aşınmaya dayanıklı, Düşük yapışma, Alev geciktirici ve kendiliğinden sönen
Kablo test koşullarıTest koşulları talep üzerine, Burulma dayanımı: > 300,000 çevrim, ±270°/0.1 m, Eğilme dayanımı: >50000 çevrim, bükme yarıçapı 5 mm, Enerji zinciri: > 5 milyon çevrim, bükme yarıçapı 28 mm
Kablo test koşulları notları23°C'de test edilmiştir
Bükülme yarıçapı, sabit kablo12, 14
Bükülme yarıçapı, hareketli kablo39, 46
Kablo çapı3.8, 4.5
Kablo yapısı3 x 0.25 mm², 4 x 0.25 mm², 5 x 0.25 mm²
Nominal iletken kesiti0.25
Kablo uçlarıSoyulmuş, Düz kesilmiş
Koruma sınıfıIP65, IP68, IP69K
Koruma sınıfına ilişkin notMonte edilmiş durumda
Özel karakteristiklerUV'ye dayanıklı, Hidrolize dayanıklı, Soğutma yağlarına dayanıklı, Mikroplara dayanıklı, Yağa dayanıklı, Ozona dayanıklı
Dış mekan uygulamalarıIEC 60654-1 esaslı Sınıf D1, dış ortam iklim etkilerine doğrudan maruz kalan uygulama alanları
Ortam sıcaklığı-40, 85
Ortam sıcaklığı ile ilgili notUL uygulamaları için -40 - 50°C
Hareketli kabloda ortam sıcaklığı-20, 85
Esnek kablo montajında ortam sıcaklığı hakkında notUL uygulamaları için -20 - 50°C
Depolama sıcaklığı-25, 55
Depolama sıcaklığı ile ilgili notAmbalajında taşıma sırasında geçici olarak -40 ... 85 °C
Bağıl hava nemi40 °C'de maks. %93
Nominal kullanım rakımı<= 2000 m NHN
Aşırı gerilim kategorisiII
CE işareti (uygunluk beyanına bakınız)AB Alçak Gerilim Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS talimatlarına göre, Elektrikli ekipmanlara yönelik UK yönetmeliklerine göre
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4
Malzemelere ilişkin notHalojen içermez, Fosforik asit esteri içermez
Kirlilik derecesi3
Kirlilik seviyesi hakkında notMonte edilmiş durumda
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
Kablo kılıfı malzemesiTPE-U(PUR)
Kablo kılıfı rengiGri
Gövde malzemesiTPE-U(PUR)
Gövde rengiSiyah
Vidalı kilit malzemesiNikel kaplı döküm çinko
Sızdırmazlık malzemesiFloro kauçuk
Elektrik kontağı malzemesiAltın kaplı bakır alaşımı
Yalıtım kılıfı malzemesiPP
Aksesuarlar 19
Festo NEBA- motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NECB-M12G4-C2 | Socket · Electrical accessories | |
| NEAU-LH-3 | Inscription label holder · General accessories | |
| NECB-M12G5-C2 | Socket · Electrical accessories | |
| NECB-M12W4-C2 | Socket · Electrical accessories | |
| NECB-M12W5-C2 | Socket · Electrical accessories | |
| NECB-S-M12G4-C2 | Plug · Electrical accessories | |
| NECB-S-M12G4-C2-D | Plug · Electrical accessories | |
| NECB-S-M12G5-C2 | Plug · Electrical accessories | |
| NECB-S-M12G5-C2-D | Plug · Electrical accessories | |
| NECB-S-M8G3-C2 | Plug · Electrical accessories | |
| NECB-S-M8G4-C2 | Plug · Electrical accessories | |
| NECB-S-M8G4-C2-D | Plug · Electrical accessories | |
| NECU-S-M8G3-HX | Plug · Electrical accessories | |
| NECU-S-M8G4-HX | Plug · Electrical accessories | |
| NECU-S-M12G3-HX | Plug · Electrical accessories | |
| NECU-S-M12G4-HX | Plug · Electrical accessories | |
| ASLR-L-423 | Inscription label · General accessories | |
| NEAU-M8-GD | Safety clip · General accessories | |
| NEAU-M12-GD | Safety clip · General accessories |
