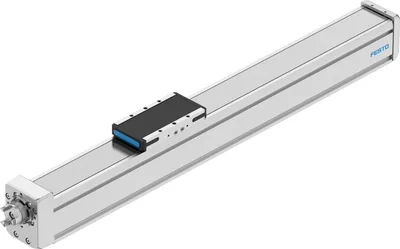

Festo ELGD-BS-KF-60- -

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGD-BS-KF-60- -

Bilyalı vidalı eksen. Hassasiyet gerektiren uygulamalar için. Yüksek güvenilirlik ve uzun kullanım ömrü. Yüksek yükler için. Aynı montaj alanında daha yüksek yük için kılavuzun mükemmel rijitliği ve yük kapasitesi. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar. Uzatılmış kullanım ömrü ve kolay onarım sayesinde sürdürülebilir

FestoMFR # ELGD-BS-KF-60- -SKU # YLSMEOVQLECIF5Q
Çalışma stroku50, 1000
Boyut60
Strok rezervi0
Bilyalı vida ters dönüş boşluğu±0.02 mm
Mil çapı12
Mil hatvesi5, 10
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Bilyalı vidalı eksen. Hassasiyet gerektiren uygulamalar için. Yüksek güvenilirlik ve uzun kullanım ömrü. Yüksek yükler için. Aynı montaj alanında daha yüksek yük için kılavuzun mükemmel rijitliği ve yük kapasitesi. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar. Uzatılmış kullanım ömrü ve kolay onarım sayesinde sürdürülebilir

Festo ELGD-BS-KF-60- -

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Çalışma stroku50, 1000
Boyut60
Strok rezervi0
Bilyalı vida ters dönüş boşluğu±0.02 mm
Mil çapı12
Mil hatvesi5, 10
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
Ölçüm sistemi çalışma prensibiArtımsal
Konum algılamaEndüktif sensörler için
Maks. ivme15
Maks. dönüş hızı1690, 6667
Maks. hız0.14, 1.11
Tekrarlama hassasiyeti±0.01 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364-C1-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4 (vakum emişli), ISO 14644-1'e göre Sınıf 7
Depolama sıcaklığı-20, 60
Gıda ile kullanıma uygunEk doküman bilgilerine bakınız
Koruma sınıfıIP40
Ortam sıcaklığı0, 60
Son konumlarda darbe enerjisi0.001
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy508600
Alan atalet momenti Iz685700
vmax'ta boşta tork0.107, 0.14
vmin'de boşta tork0.045, 0.047
Maks. kuvvet Fy2200, 4075
Maks. kuvvet Fz2200, 4079
Maks. kuvvet Fy toplam eksen930, 1650
Maks. kuvvet Fz toplam eksen1300, 2500
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)9208, 18415
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)9208, 18415
Maks. moment Mx37, 65
Maks. moment My15, 141
Maks. moment Mz15, 139
Maks. moment Mx toplam eksen31, 70
Maks. moment My toplam eksen34, 85
Maks. moment Mz toplam eksen26, 45
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)157, 314
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)60, 500
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)60, 500
Kızak yüzeyi ile kılavuz merkezi arası mesafe60
Tahrik milinde maks. radyal kuvvet230
Maks. besleme kuvveti Fx1550
Burulma kütle atalet momenti It52300
Strok metresi başına kütle atalet momenti JH0.15716
Çalışma yükünün kg başına kütle atalet momenti JL0.00633, 0.02533
Kütle atalet momenti JO0.0635, 0.06995
Besleme sabiti5, 10
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle535, 837
Ürün ağırlığı2044, 7686
0 mm strok için temel ağırlık1774, 2286
10 mm strok başına ek ağırlık54
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Montaj tipiÖn uçtan montaj, Diş üzerinden doğrudan montaj
Arayüz kodu, aktüatörT42
Uç kapak malzemesiAlüminyum kokil döküm, boyalı
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesiAlüminyum kokil döküm, boyalı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiDövme alüminyum alaşımı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik

Aksesuarlar 130

Festo ELGD-BS-KF-60- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
SMBK-8Clip · Mounting accessories
ABP-5-S1Slot cover · Mounting accessories
EAMM-A-T42-60PAxial kit · Mounting accessories
EAMM-A-T42-57AAxial kit · Mounting accessories
EAMM-U-65-T42-57A-87Parallel kit · Mounting accessories
EAMM-U-65-T42-60P-87Parallel kit · Mounting accessories
EAHF-E24-60-P-SProfile mounting · Mounting accessories
EAHF-E24-60-P-D4Profile mounting · Mounting accessories
EAHF-E24-60-P-D5Profile mounting · Mounting accessories
EAHF-E24-60-PProfile mounting · Mounting accessories
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
EAPM-E24-60-SLSSwitch lug · Position sensing
EMMT-AS-60-Servo motor · Motors
EAMM-U-65-T42-60P-114Parallel kit · Mounting accessories
EAMM-U-65-T42-55A-114Parallel kit · Mounting accessories
EAMM-U-65-T42-40G-114Parallel kit · Mounting accessories
EAMM-U-65-T42-40R-114Parallel kit · Mounting accessories
EAMM-U-87-T42-87A-114Parallel kit · Mounting accessories
EAMM-U-65-T42-40P-87Parallel kit · Mounting accessories
EAMM-U-65-T42-40R-87Parallel kit · Mounting accessories
EAMM-U-87-T42-80P-114Parallel kit · Mounting accessories
EAMM-U-87-T42-82AA-147Parallel kit · Mounting accessories
EAMM-U-65-T42-55A-147Parallel kit · Mounting accessories
EAMM-U-87-T42-80P-147Parallel kit · Mounting accessories
EAMM-U-87-T42-84AA-147Parallel kit · Mounting accessories
EAMM-U-87-T42-87A-147Parallel kit · Mounting accessories
EAMM-U-65-T42-40G-147Parallel kit · Mounting accessories
EAMM-A-T42-40GAxial kit · Mounting accessories
EAMM-A-T42-82AAAxial kit · Mounting accessories
EAMM-A-T42-84AAAxial kit · Mounting accessories
EAMM-A-T42-40PAxial kit · Mounting accessories
EAMM-A-T42-40RAxial kit · Mounting accessories
EAMM-A-T42-80PAAxial kit · Mounting accessories
SIEN-M8B-NS-K-LProximity sensor · Position sensing
SIEN-M8B-NS-S-LProximity sensor · Position sensing
SIEN-M8B-PS-K-LProximity sensor · Position sensing
SIEN-M8B-PS-S-LProximity sensor · Position sensing
SIEN-M8B-NO-K-LProximity sensor · Position sensing
SIEN-M8B-NO-S-LProximity sensor · Position sensing
SIEN-M8B-PO-K-LProximity sensor · Position sensing
SIEN-M8B-PO-S-LProximity sensor · Position sensing
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Position sensing
EAMM-A-T42-87AAxial kit · Mounting accessories
EAMM-A-T42-80PAxial kit · Mounting accessories
EMMT-AS-60-S-LS-RSServo motor · Motors
EMMT-AS-60-S-LS-RMServo motor · Motors
EMMT-AS-60-S-LS-RSBServo motor · Motors
EMMT-AS-60-S-LS-RMBServo motor · Motors
EMMT-AS-60-S-HS-RSServo motor · Motors
EMMT-AS-60-S-HS-RMServo motor · Motors
EMMT-AS-60-S-HS-RSBServo motor · Motors
EMMT-AS-60-S-HS-RMBServo motor · Motors
EMMT-AS-60-M-LS-RSServo motor · Motors
EMMT-AS-60-M-LS-RMServo motor · Motors
EMMT-AS-60-M-LS-RSBServo motor · Motors
EMMT-AS-60-M-LS-RMBServo motor · Motors
EMMT-AS-60-M-HS-RSServo motor · Motors
EMMT-AS-60-M-HS-RMServo motor · Motors
EMMT-AS-60-M-HS-RSBServo motor · Motors
EMMT-AS-60-M-HS-RMBServo motor · Motors
EMMT-AS-60-L-LS-RSServo motor · Motors
EMMT-AS-60-L-LS-RMServo motor · Motors
EMMT-AS-60-L-LS-RSBServo motor · Motors
EMMT-AS-60-L-LS-RMBServo motor · Motors
EMMT-AS-60-L-HS-RSServo motor · Motors
EMMT-AS-60-L-HS-RMServo motor · Motors
EMMT-AS-60-L-HS-RSBServo motor · Motors
EMMT-AS-60-L-HS-RMBServo motor · Motors
NEBA-Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-LE3 Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-10-N-LE3 Connecting cable · Connecting cables
NEBA-M8G3-U-20-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-10-N-LE3 Connecting cable · Connecting cables
NEBA-M8W3P-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3P-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3N-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3N-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M12G3Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M12G3 Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M12G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M12G3Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-1.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-2-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-10-N-M8G3Connecting cable · Connecting cables
NEBA-M8W3-U-0.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8W3-U-1-N-M8G3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8W3-U-5-N-M8G3Connecting cable · Connecting cables
EAMM-A-T42-55AAxial kit · Mounting accessories
EAMM-A-T42-60AAAxial kit · Mounting accessories
EAMM-A-T42-60RAAxial kit · Mounting accessories
EAMM-A-T42-60RAxial kit · Mounting accessories
EAMM-A-T42-58AAAxial kit · Mounting accessories
EAMM-A-T42-60ABAxial kit · Mounting accessories
EMMT-AS-60-S-LS-RMYServo motor · Motors
EMMT-AS-60-S-LS-RMYBServo motor · Motors
EMMT-AS-60-S-HS-RMYServo motor · Motors
EMMT-AS-60-S-HS-RMYBServo motor · Motors
EMMT-AS-60-M-LS-RMYServo motor · Motors
EMMT-AS-60-M-LS-RMYBServo motor · Motors
EMMT-AS-60-M-HS-RMYServo motor · Motors
EMMT-AS-60-M-HS-RMYBServo motor · Motors
EMMT-AS-60-L-LS-RMYServo motor · Motors
EMMT-AS-60-L-LS-RMYBServo motor · Motors
EMMT-AS-60-L-HS-RMYServo motor · Motors
EMMT-AS-60-L-HS-RMYBServo motor · Motors
EAPM-E24-60-SLESwitch lug · Position sensing
EAPM-E24-60-SHOSensor bracket · Position sensing
EAPM-E24-60-SHESensor bracket · Position sensing
EAMM-U-65-T42-57A-114Parallel kit · Mounting accessories
EAMM-U-65-T42-40P-114Parallel kit · Mounting accessories
EAHF-E24-60-P-B4Profile mounting · Mounting accessories
EAHF-E24-60-P-B2Profile mounting · Mounting accessories
EAHM-E24-AP-60Mounting kit · Mounting accessories
EMMT-ST-57-M-RSStepper motor · Motors
EAHF-E24-60-P-D6Profile mounting · Mounting accessories
