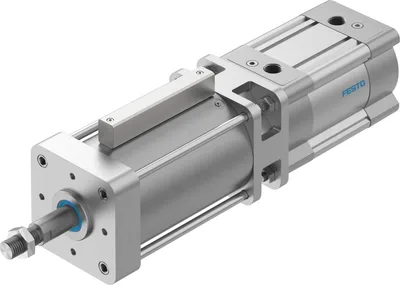

Festo DFLC-100- -
Tutma frenli silindir. ISO 15552 tabanlı standart silindir ile tutma freninin kombinasyonu. Tutma fonksiyonu: piston milini sürtünmeli kilitleme ile sıkıştırarak tutar. Acil frenleme fonksiyonu: piston kolunun hareketini sürtünmeli kilitleme ile sıkıştırarak durdurur. Güvenlik fonksiyonlu. AB Patlamaya Karşı Koruma Direktifi'ne (ATEX) uygun varyantlar. Opsiyonel: yüksek korozyon koruması. Konum algılama için
Strok10, 2000
Piston çapı100 mm
Piston mili dişiM20x1.5
Montaj konumuHerhangi
Piston mili ucuErkek dişli
TasarımPiston, Piston kolu, Profil gövde
Ürün Hakkında
Tutma frenli silindir. ISO 15552 tabanlı standart silindir ile tutma freninin kombinasyonu. Tutma fonksiyonu: piston milini sürtünmeli kilitleme ile sıkıştırarak tutar. Acil frenleme fonksiyonu: piston kolunun hareketini sürtünmeli kilitleme ile sıkıştırarak durdurur. Güvenlik fonksiyonlu. AB Patlamaya Karşı Koruma Direktifi'ne (ATEX) uygun varyantlar. Opsiyonel: yüksek korozyon koruması. Konum algılama için
Festo DFLC-100- -
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Strok10, 2000
Piston çapı100 mm
Piston mili dişiM20x1.5
Dayandığı standartISO 15552 (önceden ayrıca VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290)
SönümlemePnömatik sönümleme, her iki uçta ayarlanabilir
Montaj konumuHerhangi
Etki yönüyle birlikte sıkma tipiHer iki uçta, Yay kuvvetiyle sıkma, basınçlı hava ile serbest bırakma
Piston mili ucuErkek dişli
TasarımPiston, Piston kolu, Profil gövde
Konum algılamaYaklaşım sensörü ile
Sembol00995696
VaryantlarTek uçta piston kolu
Güvenlik fonksiyonuBir hareketin tutulması ve durdurulması
Performans Seviyesi (PL)Hareketi durdurma, tutma, bloke etme/kategori 1, Performans Seviyesi c
Çalışma basıncı0.06, 0.8
Çalışma basıncı0.6, 8
Çalışma basıncı8.7, 116
Maks. izin verilen test basıncı8
Min. serbest bırakma basıncı3.8
Çalışma şekliÇift etkili
OnayAlman Teknik Kontrol Kurulu (TÜV)
CE işareti (uygunluk beyanına bakınız)AB Patlamadan Korunma Direktifi'ne (ATEX) göre, AT Makine Direktifi'ne göre
UKCA işareti (uygunluk beyanına bakınız)Makineler için UK yönetmeliklerine göre
Patlama korumasıBölge 1 (ATEX), Bölge 2 (ATEX), Bölge 21 (ATEX), Bölge 22 (ATEX)
Sertifikayı veren kuruluşAlman Teknik Kontrol Kurulu (TÜV) CA 697
ATEX kategorisi gazII 2G
ATEX kategorisi tozII 2D
Gaz için patlamaya karşı tutuşma koruma tipiEx h IIC T4 Gb
Toz için patlama tutuşma koruma tipiEx h IIIC T120°C Db
Patlama ortam sıcaklığı-20°C <= Ta <= +60°C
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364 bölge III
Ortam sıcaklığı-10, 80
Yastıklama uzunluğu31
Statik tutma kuvveti8200
0.6 MPa (6 bar, 87 psi) basınçta teorik kuvvet, geri strok4418
0.6 MPa (6 bar, 87 psi)'da teorik kuvvet, ileri strok4712
0 mm strok için hareketli kütle1940
10 mm strok başına ek hareketli kütle40
0 mm strok için temel ağırlık19120
10 mm strok başına ek ağırlık101
Montaj tipiDişi dişli, Aksesuarlarla
Serbest bırakma bağlantısı, sıkma ünitesiG3/8
Pnömatik bağlantıG1/2
Malzemelere ilişkin notRoHS uyumlu
Kapak malzemesiBasınçlı döküm alüminyum, Dövme alüminyum alaşımı
Sızdırmazlık malzemesiNBR, TPE-U(PU)
Gövde malzemesiÇelik
Piston kolu malzemesiSert krom kaplı çelik
Silindir gömleği malzemesiPürüzsüz eloksallı dövme alüminyum alaşımı
Aksesuarlar 166
Festo DFLC-100- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SG-M20X1,5 | Rod clevis · Mounting accessories | |
| SNCB-100-R3 | Swivel flange · Mounting accessories | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| QSL-G1/2-12 | Push-in L-fitting · Fittings | |
| CRSGS-M20X1,5 | Rod eye · Mounting accessories | |
| SGS-M20X1,5 | Rod eye · Mounting accessories | |
| SNCS-100-R3 | Swivel flange · Mounting accessories | |
| NPQR-DK-G12-Q12 | Push-in fitting · Fittings | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| PUN-H-12X2-NT | Plastic tubing · Tubes | |
| CRSG-M20X1,5 | Rod clevis · Mounting accessories | |
| NPQR-L-G12-Q12 | Push-in fitting · Fittings | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| PUN-H-12X2-BL | Plastic tubing · Tubes | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| HNC-100 | Foot mounting · Mounting accessories | |
| PUN-H-12X2-SW | Plastic tubing · Tubes | |
| SNC-100 | Swivel flange · Mounting accessories | |
| CRSMT-8M-PS-24V-K-5,0-OE-EX2 | Proximity sensor · Proximity sensors | |
| PUN-H-12X2-TBL | Plastic tubing · Tubes | |
| SNCB-100 | Swivel flange · Mounting accessories | |
| CRSMT-8M-PS-24V-K-0,3-M8D-EX2 | Proximity sensor · Proximity sensors | |
| SNCS-100 | Swivel flange · Mounting accessories | |
| CRGRLA-1/2-B | One-way flow control valve · Function fittings | |
| SNCL-100 | Swivel flange · Mounting accessories | |
| SDBT-MS-20NL-ZN-E-5-LE-EX6 | Proximity sensor · Proximity sensors | |
| FK-M20X1,5 | Self-aligning rod coupler · Mounting accessories | |
| GRLA-1/2-QS-12-D | One-way flow control valve · Function fittings | |
| CRHNC-100 | Foot mounting · Mounting accessories | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MS-20NL-ZN-E-10-LE-EX6 | Proximity sensor · Proximity sensors | |
| QS-G1/2-12 | Push-in fitting · Fittings | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| CRFK-M20X1,5 | Self-aligning rod coupler · Function fittings | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| VFOE-LE-T-G12-Q12 | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G12-Q12-P20 | One-way flow control valve · Function fittings | |
| CK-1/2-PK-13 | Quick connector · Quick connectors | |
| LCK-1/2-PK-13 | Elbow quick connector · Quick connectors | |
| TCK-1/2-PK-13 | T quick connector · Quick connectors | |
| GRU-1/2-B | Flow control/silencer · Function fittings | |
| KSG-M20X1,5 | Coupling piece · Piston rod attachments | |
| QSW-1/2-12 | Push-in fitting · Push-in fittings | |
| QSW-1/2-16 | Push-in fitting · Push-in fittings | |
| QS-1/2-12-20 | Push-in fitting · Push-in fittings | |
| QS-1/2-16-20 | Push-in fitting · Push-in fittings | |
| QSL-1/2-12-20 | Push-in L-fitting · Push-in fittings | |
| QSL-1/2-16-20 | Push-in L-fitting · Push-in fittings | |
| QS-G1/2-12-20 | Push-in fitting · Push-in fittings | |
| QS-G1/2-16-20 | Push-in fitting · Push-in fittings | |
| QSL-G1/2-12-20 | Push-in L-fitting · Push-in fittings | |
| QSL-G1/2-16-20 | Push-in L-fitting · Push-in fittings | |
| QS-1/2-10-50 | Push-in fitting · Push-in fittings | |
| QSL-1/2-10-50 | Push-in L-fitting · Push-in fittings | |
| QSY-1/2-10 | Push-in Y-fitting · Push-in fittings | |
| GRLA-1/2-B | One-way flow control valve · Function fittings | |
| QS-1/2-12 | Push-in fitting · Push-in fittings | |
| QS-1/2-16 | Push-in fitting · Push-in fittings | |
| QS-1/2-12-I | Push-in fitting · Push-in fittings | |
| QSL-1/2-12 | Push-in L-fitting · Push-in fittings | |
| QSL-1/2-16 | Push-in L-fitting · Push-in fittings | |
| QSLL-1/2-12 | Push-in L-fitting, long · Push-in fittings | |
| QSLV-1/2-12 | Push-in L-fitting · Push-in fittings | |
| QSLV-1/2-16 | Push-in L-fitting · Push-in fittings | |
| QSLV-1/2-12-I | Push-in L-fitting · Push-in fittings | |
| QST-1/2-12 | Push-in T-fitting · Push-in fittings | |
| QST-1/2-16 | Push-in T-fitting · Push-in fittings | |
| QSTL-1/2-12 | Push-in T-fitting · Push-in fittings | |
| QSTL-1/2-16 | Push-in T-fitting · Push-in fittings | |
| QSY-1/2-12 | Push-in Y-fitting · Push-in fittings | |
| QSYL-1/2-12 | Push-in Y-fitting · Push-in fittings | |
| QSTF-1/2-12-B | Push-in T-fitting · Push-in fittings | |
| QSYLV-1/2-12 | Push-in Y-fitting · Push-in fittings | |
| QSYTF-1/2-12-B | Multiple distributor · Push-in fittings | |
| QSLV2-1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV3-1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV4-1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV6-1/2-12 | Multiple distributor · Push-in fittings | |
| QSR-1/2-12 | Push-in fitting, rotatable · Push-in fittings | |
| QSRL-1/2-12 | Push-in L-fitting, rotatable · Push-in fittings | |
| QSK-1/2-12 | Push-in fitting, self-sealing · Push-in fittings | |
| QSKL-1/2-12 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QS-V0-1/2-10 | Push-in fitting · Push-in fittings | |
| QS-V0-1/2-12 | Push-in fitting · Push-in fittings | |
| QSL-V0-1/2-10 | Push-in L-fitting · Push-in fittings | |
| QSL-V0-1/2-12 | Push-in L-fitting · Push-in fittings | |
| QST-V0-1/2-10 | Push-in T-fitting · Push-in fittings | |
| QST-V0-1/2-12 | Push-in T-fitting · Push-in fittings | |
| CRFNG-100 | Flange mounting · Cylinder mountings | |
| CRZNG-100 | Trunnion flange · Cylinder mountings | |
| FNC-100 | Flange mounting · Cylinder mountings | |
| ZNCF-100 | Trunnion flange · Cylinder mountings | |
| QS-1/2-3/8-I-U-M | Push-in fitting · Push-in fittings | |
| QS-1/2-1/2-I-U-M | Push-in fitting · Push-in fittings | |
| QS-G1/2-16 | Push-in fitting · Push-in fittings | |
| QS-G1/2-12-I | Push-in fitting · Push-in fittings | |
| QSL-G1/2-16 | Push-in L-fitting · Push-in fittings | |
| QSLL-G1/2-12 | Push-in L-fitting, long · Push-in fittings | |
| QSLV-G1/2-12 | Push-in L-fitting · Push-in fittings | |
| QSLV-G1/2-16 | Push-in L-fitting · Push-in fittings | |
| QSLV-G1/2-12-I | Push-in L-fitting · Push-in fittings | |
| QST-G1/2-12 | Push-in T-fitting · Push-in fittings | |
| QST-G1/2-16 | Push-in T-fitting · Push-in fittings | |
| QSTL-G1/2-12 | Push-in T-fitting · Push-in fittings | |
| QSTL-G1/2-16 | Push-in T-fitting · Push-in fittings | |
| QSY-G1/2-12 | Push-in Y-fitting · Push-in fittings | |
| QSYL-G1/2-12 | Push-in Y-fitting · Push-in fittings | |
| QSTF-G1/2-12 | Push-in T-fitting · Push-in fittings | |
| QSYLV-G1/2-12 | Push-in Y-fitting · Push-in fittings | |
| QSYTF-G1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV2-G1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV3-G1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV4-G1/2-12 | Multiple distributor · Push-in fittings | |
| QSLV6-G1/2-12 | Multiple distributor · Push-in fittings | |
| QSR-G1/2-12 | Push-in fitting, rotatable · Push-in fittings | |
| QSRL-G1/2-12 | Push-in L-fitting, rotatable · Push-in fittings | |
| QSK-G1/2-12 | Push-in fitting, self-sealing · Push-in fittings | |
| QSKL-G1/2-12 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QS-V0-G1/2-10 | Push-in fitting · Push-in fittings | |
| QS-V0-G1/2-12 | Push-in fitting · Push-in fittings | |
| QSL-V0-G1/2-10 | Push-in L-fitting · Push-in fittings | |
| QSL-V0-G1/2-12 | Push-in L-fitting · Push-in fittings | |
| QST-V0-G1/2-10 | Push-in T-fitting · Push-in fittings | |
| QST-V0-G1/2-12 | Push-in T-fitting · Push-in fittings | |
| QS-1/2-10 | Push-in fitting · Push-in fittings | |
| QS-1/2-10-I | Push-in fitting · Push-in fittings | |
| QSL-1/2-10 | Push-in L-fitting · Push-in fittings | |
| QSLL-1/2-10 | Push-in L-fitting, long · Push-in fittings | |
| QSLL-G1/2-16 | Push-in L-fitting, long · Push-in fittings | |
| QST-1/2-10 | Push-in T-fitting · Push-in fittings | |
| HGL-1/2-B | Piloted check valve · Function fittings | |
| HGL-1/2-QS-12 | Piloted check valve · Function fittings | |
| GRLA-1/2-QS-12-RS-D | One-way flow control valve · Function fittings | |
| SME-8M-DS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-ZS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-...- | Proximity sensor · Cylinder sensors for direct mounting | |
| CK-1/2-PK-9 | Quick connector · Quick connectors | |
| SME-8M-DO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMAT-8M-U-E-0,3-M8D | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDAT-MHS-M50-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M80-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M100-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M125-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M160-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| NEAU-A-N8-1 | Mounting · Mounting accessories | |
| NEAU-A-N8-2 | Mounting · Mounting accessories | |
| DADG-D-F8-25 | Proximity switch · Cylinder sensors for direct mounting | |
| SDAT-MHS-M50-1L-SV-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M80-1L-SV-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M100-1L-SV-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M125-1L-SV-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M160-1L-SV-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting | |
| DARP-M20P-F | Self-aligning rod coupler · Stainless-steel piston-rod attachments | |
| SDBT-MS-20NL-ZN-E-2.5-LE-EX6 | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MS-20NL-ZN-E-20-LE-EX6 | Proximity switch · Cylinder sensors for direct mounting |
İlgili Ürünler
Detayları Gör
Festo
SLM-16- -KF-A 32782
MFR #SLM-16- -KF-A
SKU #YLS7MOHSD6T62FF
Detayları Gör
Festo
SLM-20- -KF-A 32783
MFR #SLM-20- -KF-A
SKU #YLS251YV9PRQXII
Detayları Gör
Festo
SLM-25- -KF-A 32784
MFR #SLM-25- -KF-A
SKU #YLSQPCXDEZVK5XF
Detayları Gör
Festo
SLM-32- -KF-A 32785
MFR #SLM-32- -KF-A
SKU #YLSBSFT5LBD4HEK
Detayları Gör
Festo
SLM-40- -KF-A 32786
MFR #SLM-40- -KF-A
SKU #YLSILI4KCHUWY1M
Detayları Gör
Festo
ADVU-125- -P-A 175759
MFR #ADVU-125- -P-A
SKU #YLSA9PBAQRLCV6X
Detayları Gör
Festo
ADVU-125- -A-P-A 175771
MFR #ADVU-125- -A-P-A
SKU #YLSR8LHHCJT3NU9
Detayları Gör
Festo
AEN-12- -
MFR #AEN-12- -
SKU #YLSVEWSV7OYHYR1
Detayları Gör
Festo
AEN-16- -
MFR #AEN-16- -
SKU #YLSRM0OM88NTMWM
Öne Çıkan Ürünler
Detayları Gör
SMC
AW20-N02CG-6CZ-B
MFR #AW20-N02CG-6CZ-B
SKU #YLSNOOF0IBCZ3J3
Detayları Gör
SMC
MXS-AS16L
MFR #MXS-AS16L
SKU #YLSAP0XXFGFSWY6
Detayları Gör
SMC
MXQ25L-40B-M9NZ
MFR #MXQ25L-40B-M9NZ
SKU #YLSD1VANMRI726Z
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
Detayları Gör
SMC
NCDGFN25-0100
MFR #NCDGFN25-0100
SKU #YLST0TDV975HLIN
Detayları Gör
Baldor
BM3615T W/ 2-1/4" LONG SHAFT
MFR #BM3615T W/ 2-1/4" LONG SHAFT
SKU #YLSUV0OKQIKNTRJ
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
SMC
MTS32-150M
MFR #MTS32-150M
SKU #YLSSJCSBTRLX2P7
Detayları Gör
SMC
NCDJ2L10-300-B
MFR #NCDJ2L10-300-B
SKU #YLSRRDWPL50RWQ2
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
İlgili Aramalar
Festo DFLC-100- - fiyatFesto DFLC-100- - teklif alFesto DFLC-100- - satın alDFLC-100- - fiyatDFLC-100- - stok durumuFesto yedek parçaFesto DFLC-100- - muadilFesto DFLC-100- - teknik özellikler
