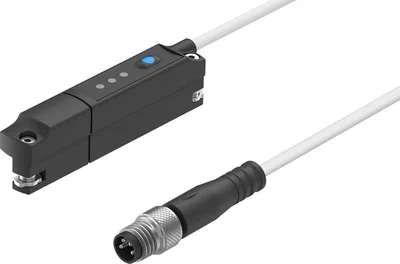

Festo SDAT-MHS-M50-1L-SV-E-0.3-M8
Pozisyon vericisi. Ölçüm prensibi: manyetik Hall. Algılama aralığı 50, 80, 100, 125, 160 mm. Analog çıkış 0 ... 10 V veya 4 ... 20 mA. Programlanabilir IO-Link®/anahtarlama çıkışı. Yuvaya üstten takılabilir, vidalı sıkmalı. LED durum göstergesi. Kablo uzunluğu 0.3 m. T-kanal için uygun
TasarımT-kanal için
Sembol00997376
OnayRCM, c UL us - Listed (Oil)
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre
UKCA işareti (uygunluk beyanına bakınız)EMC için UK talimatlarına uygun
Malzemelere ilişkin notRoHS uyumlu, Halojen içermez
Ürün Hakkında
Pozisyon vericisi. Ölçüm prensibi: manyetik Hall. Algılama aralığı 50, 80, 100, 125, 160 mm. Analog çıkış 0 ... 10 V veya 4 ... 20 mA. Programlanabilir IO-Link®/anahtarlama çıkışı. Yuvaya üstten takılabilir, vidalı sıkmalı. LED durum göstergesi. Kablo uzunluğu 0.3 m. T-kanal için uygun
Festo SDAT-MHS-M50-1L-SV-E-0.3-M8
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
TasarımT-kanal için
Sembol00997376
OnayRCM, c UL us - Listed (Oil)
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre
UKCA işareti (uygunluk beyanına bakınız)EMC için UK talimatlarına uygun
Malzemelere ilişkin notRoHS uyumlu, Halojen içermez
Ölçülen değişkenKonum
Ölçüm prensibiManyetik Hall
Algılama mesafesi0, 50000
Ortam sıcaklığı-25, 70
Tipik örnekleme aralığı1
Maks. hareket hızı3
Yer değiştirme çözünürlüğü0.05
Tekrarlama hassasiyeti0.1
Anahtarlama çıkışıPNP
Anahtarlama elemanı fonksiyonuNC veya NO, değiştirilebilir
Açma süresi2
Kapanma süresi2
Maks. anahtarlama frekansı1000
Maks. çıkış akımı100
Maks. anahtarlama kapasitesi DC2.7
Gerilim düşümü2.5
Analog çıkış0 - 10 V
Hassasiyet0.18
Tipik doğrusallık hatası±0.25 mm
Gerilim çıkışı min. yük direnci20
Kısa devre akım değeriEvet
Aşırı yük korumasıMevcut
ProtokolI-Port, IO-Link®
IO-Link, Protokol versiyonuCihaz V 1.1
IO-Link, profilAkıllı sensör profili
IO-Link, fonksiyon sınıflarıİkili veri kanalı (BDC), Proses veri değişkeni (PDV), Tanımlama, Diyagnostik, Öğretme kanalı
IO-Link, iletişim moduCOM3 (230.4 kBaud)
IO-Link, SIO modu desteğiEvet
IO-Link, Port sınıfıA
IO-Link, proses verisi uzunluğu IN2 bayt
IO-Link, Proses verisi içeriği IN12 bit PDV (ölçülen pozisyon değeri), 4 bit BDC (pozisyon izleme)
IO-Link, Min. çevrim süresi1 ms
DC çalışma gerilimi aralığı15, 30
Artık dalgalanma10%
Ters kutup korumasıTüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı tipiFişli kablo
Elektrik bağlantısı 1, konnektör sistemiM8x1, A kodlu, EN 61076-2-104 uyarınca
Elektrik bağlantısı 1, bağlantı/damar sayısı4
Elektrik bağlantısı 1, montaj tipiVidalı kilit
Elektrik bağlantısı 1, bağlantı düzeni00991171
Bağlantı çıkış yönüHat içi
Elektrik kontağı malzemesiBakır alaşımı, Altın kaplı
Kablo test koşullarıBükülme dayanımı: Festo standardına göre, Burulma dayanımı: > 300.000 çevrim, ±270°/0.1 m, Enerji zinciri: > 5 milyon çevrim, bükülme yarıçapı 28 mm
Kablo uzunluğu0.3
Kablo özelliğiEnerji zincirleri/robot uygulamaları için uygun
Kablo kılıfı rengiGri
Kablo kılıfı malzemesiTPE-U(PUR)
Montaj tipiVidalı sıkmalı, Yuvaya üstten takılabilir
Montaj konumuHerhangi
Ürün ağırlığı19
Gövde malzemesiPolyester, Yüksek alaşımlı paslanmaz çelik
Rakor somunu malzemesiNikel kaplı pirinç
Folyo malzemesiPolyester
Hazır durumu göstergesiYeşil LED
Anahtarlama durumu göstergesiSarı LED
Durum göstergesiLED kırmızı
Ayar seçenekleriIO-Link®, Anahtar
Hareketli kabloda ortam sıcaklığı-20, 70
Koruma sınıfıIP65, IP68
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4
Aksesuarlar 7
Festo SDAT-MHS-M50-1L-SV-E-0.3-M8 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBA-M8G4-U-2.5-N-M8G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-M8G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-10-N-LE4 | Connecting cable · Connecting cables |
