Baldor
MOV620EL
MFR #MOV620EL
SKU #YLS6NO4BRYS76V8
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor VJPFPM2538T
VJPFPM2538T
Muhafaza tipiODP
Gövde (frame)286JP
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 50 HZ · 40.000 HP @ 60 HZ
Ürün Hakkında
Baldor VJPFPM2538T (VJPFPM2538T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor VJPFPM2538T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor VJPFPM2538T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)286JP
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 50 HZ · 40.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 380.0 V @ 50 HZ · 230.0 V @ 60 HZ · 190.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · CULUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim90.000 A @ 230.0 V · 84.000 A @ 190.0 V · 45.000 A @ 460.0 V · 42.000 A @ 380.0 V
Tasarım koduB
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)42.0 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti12 @ 10 AWG
Motor tipi3954M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk31.44 IN
Güç faktörü91
Ürün ailesiYangın Pompası Motoru
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı1.750 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)2910 rpm · 3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA

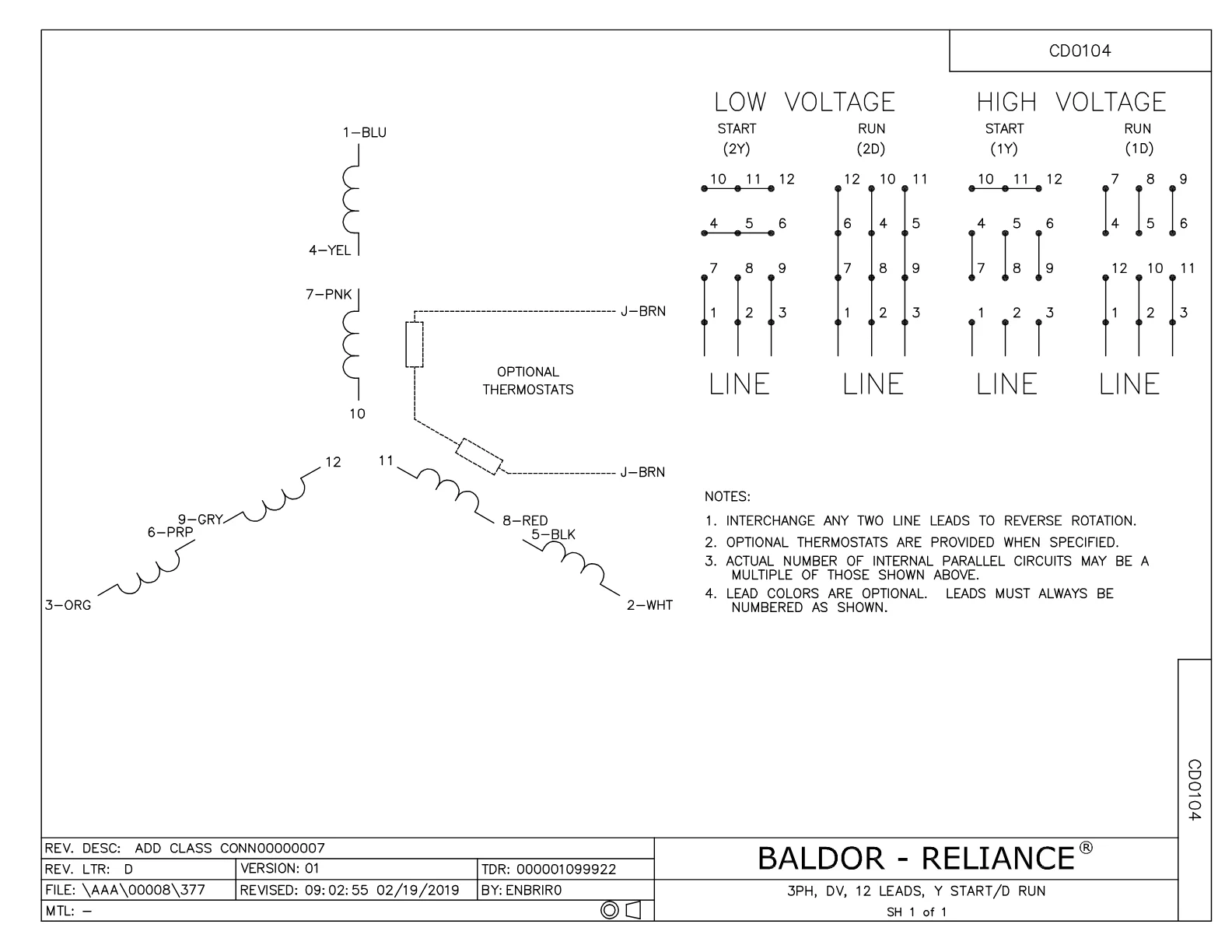

Yol verme yöntemiYıldız yolverme - Üçgen çalışma
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568817117
Product TypeDrive Options & Accessories
Etiket Bilgileri
Katalog noVJPFPM2538T
Koruma sınıfı (IP)23
Spesifikasyon no39T043X928H2
Gövde boyutu286JP
Frekans (Hz)60
Güç (HP)40
Devir (rpm)3500
Frekans (Hz)50
Güç (HP)30
Devir (rpm)2910
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)G
Gerilim (V)190/380
Kod harfi (kilitli rotor kVA)G
Akım (A)90/45
NEMA tasarım harfiB
Akım (A)84/42
NEMA tasarım harfiB
Verim (%)91.7
Servis faktörü1.15
Güç faktörü91
Verim (%)91
Servis faktörü1.15
Güç faktörü91
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6312
GresPOLYREX EM
Rulman (tahrik karşı tarafı)6208
Motor ağırlığı332
Yalıtım sınıfıF
Faz sayısı3
Gövde koruma tipiOPSB
CC no010A
Etiket noNP3454L
Performans
Genel karakteristikler· 460 V, 60 Hz, 40 hp
Faz-faz direnci, 25 °C'de (Ω)0.23 Ω
Anma yükte sıcaklık artışı (°C)63° C
Servis faktörü yükünde sıcaklık artışı (°C)79° C
Yolverme yöntemiDOL
Devrilme torku191 lb-ft
Kalkış minimum torku (pull-up)71.3 lb-ft
Kilitli rotor torku90.5 lb-ft
Kalkış akımı (A)285 A
Faz-faz direnci, 25 °C'de (Ω)0.23 Ω
Anma yükte sıcaklık artışı (°C)55° C
Servis faktörü yükünde sıcaklık artışı (°C)70° C
Yolverme yöntemiDOL
Devrilme torku184 lb-ft
Kalkış minimum torku (pull-up)75.2 lb-ft
Kilitli rotor torku95.4 lb-ft
Kalkış akımı (A)278 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 68 | 85 | 90 | 91 | 91 | 90 | 91 |
| Verim % | 0 | 93.2 | 94 | 93.4 | 91.9 | 90.3 | 88.5 | 91 |
| Devir rpm | 3599 | 3580 | 3557 | 3532 | 3503 | 3471 | 3436 | 3484 |
| Hat akımı A | 10.5 | 15.3 | 23.9 | 34 | 45.3 | 57.7 | 70.7 | 52.7 |
| Güç W | 450 | 8349 | 16123 | 24295 | 32777 | 41686 | 50943 | 38122 |
| Tork lb-ft | 0 | 15.3 | 30 | 45.2 | 60.6 | 76.3 | 92.3 | 70 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri

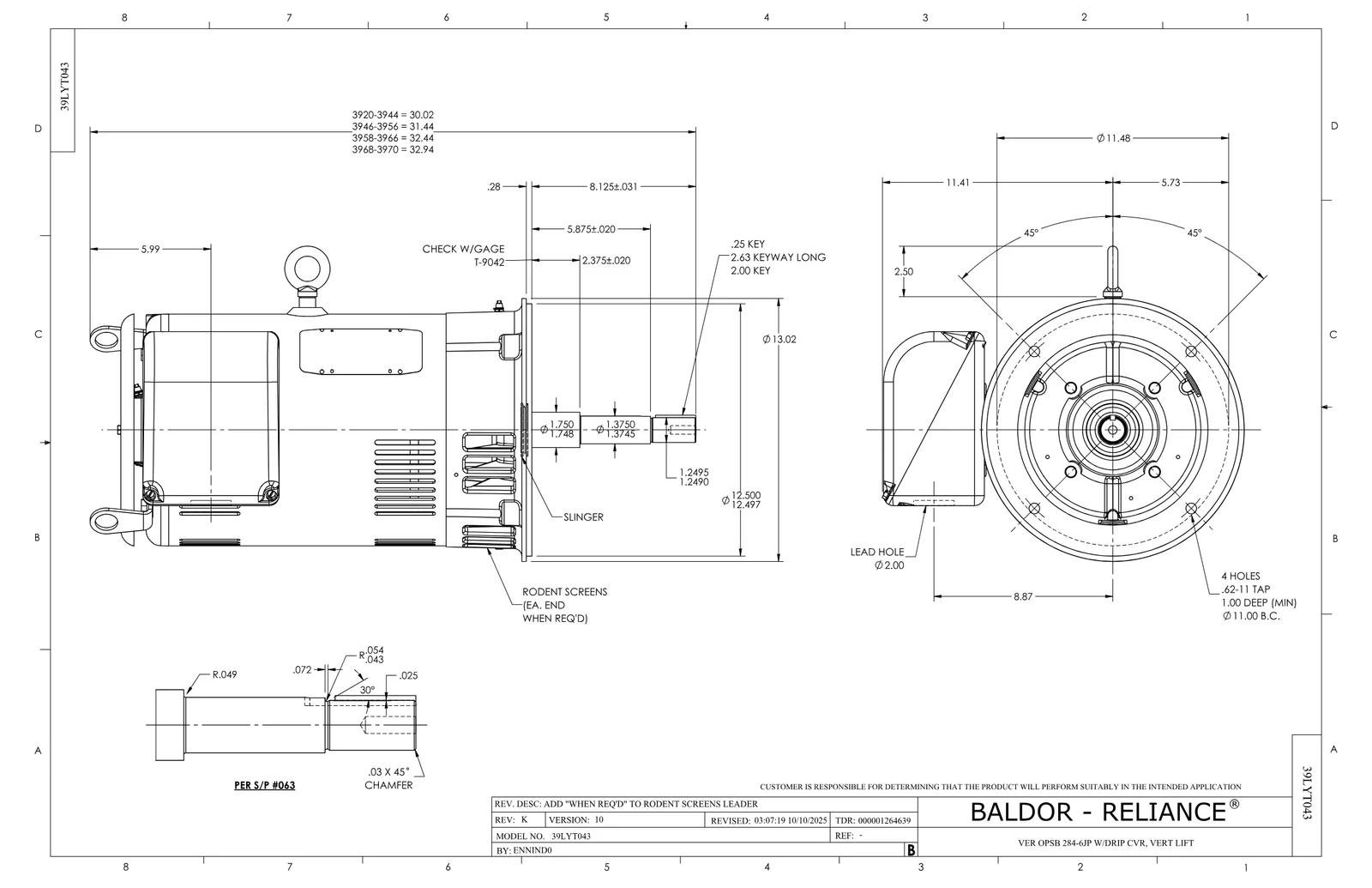

CAD Dosyaları 9
Yedek Parçalar 5
Baldor VJPFPM2538T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 10 adet | 1.025 motor |
| 10CB3000SP | KOBX, CAST W/2.00 LEAD HOLE | 1 adet | 220 motor |
| 39FH4500A01 | DRIP COVER, STAMPED | 1 adet | 15 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
