Baldor VJPFPM2513T
VJPFPM2513T
Muhafaza tipiODP
Gövde (frame)254JP
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 50 HZ · 15.000 HP @ 60 HZ
Ürün Hakkında
Baldor VJPFPM2513T (VJPFPM2513T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor VJPFPM2513T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor VJPFPM2513T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)254JP
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 50 HZ · 15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 380.0 V @ 50 HZ · 230.0 V @ 60 HZ · 190.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · CULUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim35.000 A @ 230.0 V · 29.200 A @ 190.0 V · 17.500 A @ 460.0 V · 14.600 A @ 380.0 V
Tasarım koduB
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)14.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduF
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi3936M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk28.15 IN
Güç faktörü87
Ürün ailesiYangın Pompası Motoru
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı1.750 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1460 rpm · 1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568821299
Product TypeDrive Options & Accessories
Etiket Bilgileri
Katalog noVJPFPM2513T
Koruma sınıfı (IP)23
Spesifikasyon no39N092X948H2
Gövde boyutu254JP
Frekans (Hz)60
Güç (HP)15
Devir (rpm)1760
Frekans (Hz)50
Güç (HP)10
Devir (rpm)1460
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)F
Gerilim (V)190/380
Kod harfi (kilitli rotor kVA)H
Akım (A)35/17.5
NEMA tasarım harfiB
Akım (A)29.2/14.6
NEMA tasarım harfiB
Verim (%)91
Servis faktörü1.15
Güç faktörü87
Verim (%)90.2
Servis faktörü1.15
Güç faktörü85
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
GresPOLYREX EM
Rulman (tahrik karşı tarafı)6208
Yalıtım sınıfıF
Faz sayısı3
Gövde koruma tipiOPSB
CC no010A
Etiket noNP3454L
Performans
Genel karakteristikler· 460 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.733 Ω
Anma yükte sıcaklık artışı (°C)33° C
Servis faktörü yükünde sıcaklık artışı (°C)42° C
Yolverme yöntemiDOL
Devrilme torku139 lb-ft
Kalkış minimum torku (pull-up)56.4 lb-ft
Kilitli rotor torku80.6 lb-ft
Kalkış akımı (A)105 A
Faz-faz direnci, 25 °C'de (Ω)0.733 Ω
Anma yükte sıcaklık artışı (°C)25° C
Servis faktörü yükünde sıcaklık artışı (°C)31° C
Yolverme yöntemiDOL
Devrilme torku133 lb-ft
Kalkış minimum torku (pull-up)57.8 lb-ft
Kilitli rotor torku82.7 lb-ft
Kalkış akımı (A)101 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 56 | 77 | 84 | 87 | 88 | 88 | 88 |
| Verim % | 0 | 87.6 | 91.5 | 92.2 | 91.4 | 90.4 | 88.9 | 90.8 |
| Devir rpm | 1799 | 1791 | 1782 | 1772 | 1761 | 1749 | 1735 | 1754 |
| Hat akımı A | 5.89 | 7.21 | 10.1 | 13.6 | 17.5 | 22 | 26.7 | 20.2 |
| Güç W | 341 | 3195 | 6201 | 9149 | 12131 | 15509 | 18777 | 14158 |
| Tork lb-ft | 0 | 11 | 22.4 | 33.5 | 44.3 | 56.4 | 67.7 | 51.6 |

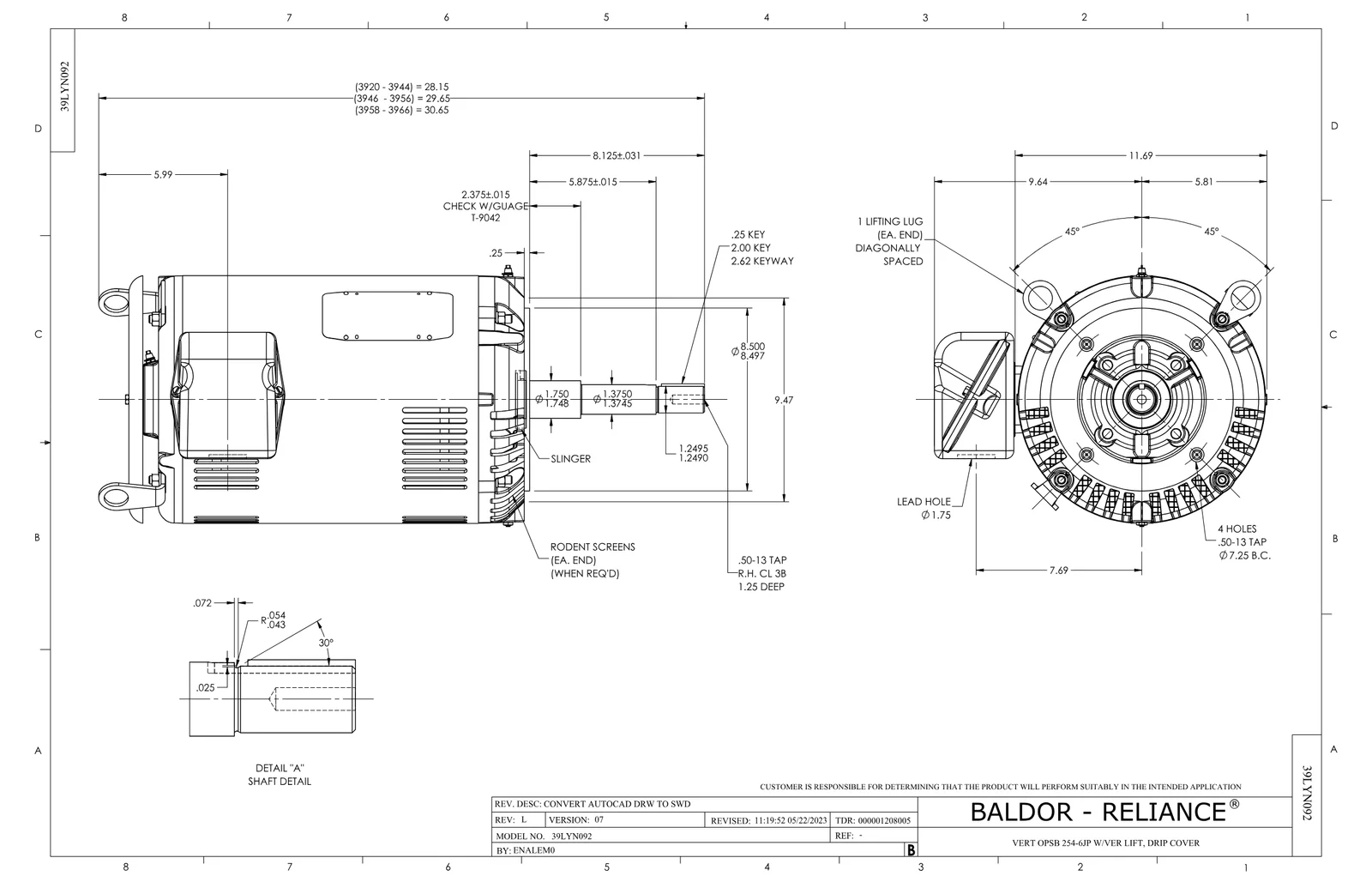

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
Yedek Parçalar 5
Baldor VJPFPM2513T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| 39FH4500A01 | DRIP COVER, STAMPED | 1 adet | 15 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
