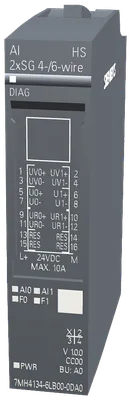

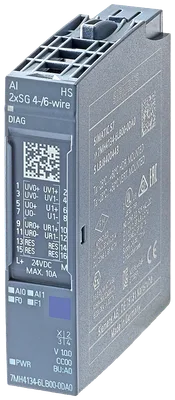

Siemens 7MH4134-6LB00-0DA0
SIMATIC ET 200SP, analog giriş modül, AI 2 X SG 4-/6-wire High Speed, two-channel analog giriş modül için strain gauges (full bridges), renk code CC00, modül diagnostics 28/16 bit, 2xLC yük hücresi arayüz (1-4mV/V), suitable için BU tip A0, packing quantity: 1 ünite
Ürün tipi tanımıAI 2xSG 4-/6-wire HS
HW functional status01
Firmware sürümüV1.0.1
FW update possibleVar
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, analog giriş modül, AI 2 X SG 4-/6-wire High Speed, two-channel analog giriş modül için strain gauges (full bridges), renk code CC00, modül diagnostics 28/16 bit, 2xLC yük hücresi arayüz (1-4mV/V), suitable için BU tip A0, packing quantity: 1 ünite
Siemens 7MH4134-6LB00-0DA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAI 2xSG 4-/6-wire HS
HW functional status01
Firmware sürümüV1.0.1
FW update possibleVar
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeVar
Measuring range scalableVar
Scalable measured valuesYok
Adjustment of measuring rangeVar; ±0,5... 320 mV/V
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV14 SP1
STEP 7 configurable/integrated from versionV5.6
PROFIBUS from GSD version/GSD revisionV03.01.105
PROFINET from GSD version/GSD revisionGSDML V2.33
Operating mode
OversamplingVar; 2 channels per module
MSIYok
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Calibration possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)70 mA
Encoder supply
Output voltage (DC)4,85 V
Short-circuit protectionVar
Çıkış akımı
nominal60 mA; Per channel
Power
Power consumption from the backplane bus65 mW
Güç kaybı
Güç kaybı, tipik1,5 W
Address space per module
Address space per module, max.32 bayt
Inputs32 bayt
Outputs8 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Analog girişler
Analog giriş sayısı2; Differential inputs
Cycle time (all channels), min.100 µs
Analog input with oversamplingVar
Values per cycle, max.14
Resolution, min.100 µs
Giriş aralıkları
Strain gauges (full bridges)Var
Kablo uzunluğu
Ekranlı, maks.500 m
Analog value generation for the inputs
Measurement principleSigma Delta
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.28 bit; 16 bits with oversampling
Entegrasyon süresi, parametrelenebilirVar
Interference voltage suppression for interference frequency f1 in Hz60 / 50 Hz / no
Dönüşüm süresi (kanal başına)100 µs
Smoothing of measured values
IIR low-pass filter frequency0,01... 600 Hz
IIR low-pass filter ordinal number1... 4
Notch filter frequency0,1... 1.000 Hz
Notch filter quality5,00... 250,00
Average value filter0,1... 655,3 ms
Connection of signal encoders
For strain gauges (full bridges) with 4-conductor connectionVar
For strain gauges (full bridges) with 6-conductor connectionVar
Resistance of full bridge, min.80 Ω
Resistance of full bridge, max.5.000 Ω
Errors/accuracies
Linearity error (relative to input range), (+/-)0,025 %
Temperature error (relative to input range), (+/-)0,0005 %/°C; Strain gauge full bridge, 6-conductor connection
Temperature coefficient, zero point≤ ±0,25 μV/K
Temperature coefficient, span, 4-wire connection (in relation to end value)≤ ±5 ppm/K
Temperature coefficient, span, 6-wire connection (in relation to end value)≤ ±10 ppm/K
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,05 %; See manual for details
Isochronous mode
Filtering and processing time (TCI), min.87 µs
Bus cycle time (TDP), min.125 µs
Interrupts/diagnostics/status information
Diagnostics functionVar; Diagnostic alarm
Alarms
Diagnostic alarmVar; Parameterizable
Limit value alarmVar; two upper ve two lower limit values in her biri case
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
short-circuitVar
Group errorVar
Overflow/UnderflowVar
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with707 V DC (type test)
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]42,65 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]4,6 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]38 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]0,05 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-25 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-25 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m) // Tmin... (Tmax - 1 K/100 m) 795 hPa... 701 hPa (+2.000 m... +3.000 m)

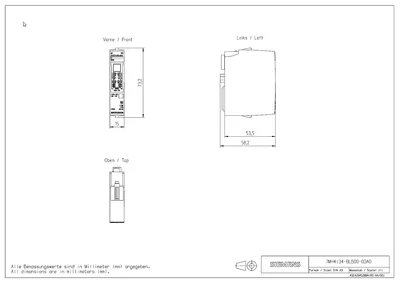

Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık30 g
Aksesuarlar 10
Siemens 7MH4134-6LB00-0DA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP00-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Aksesuar · BaseUnit | |
| 7MH4702-8AF | Aksesuar | |
| 7MH4702-8AG | Aksesuar | |
| 7MH5001-0AA00 | Aksesuar · Connection box | |
| 7MH5001-0AA20 | Aksesuar · Connection box | |
| 7MH5001-0AA01 | Aksesuar · Connection box | |
| 6ES7193-6SC20-1AM0 | Aksesuar · Accessories | |
| 7MH4710-2AA | Aksesuar · Connection box |
