Siemens 7ME4138-6AA00-0BB1

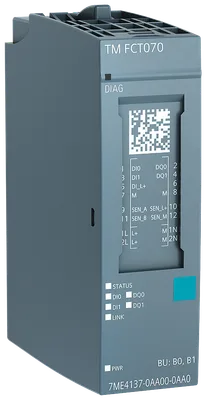

SITRANS FCT070 Coriolis flow transmitter for use as technology module together with SIMATIC ET 200SP (IM155-6PN HF). Via faceplates suitable for operation in SIMATIC PCS7 or TIA Portal. Real-time data processing allows to display all process and status values of any Coriolis flow sensor equipped with DSL.
Ürün tipi tanımıTM FCT070
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type B1
I&M dataVar; I&M 0
PROFINET from GSD version/GSD revisionGSDML V2.34
Ürün Hakkında
SITRANS FCT070 Coriolis flow transmitter for use as technology module together with SIMATIC ET 200SP (IM155-6PN HF). Via faceplates suitable for operation in SIMATIC PCS7 or TIA Portal. Real-time data processing allows to display all process and status values of any Coriolis flow sensor equipped with DSL.
Siemens 7ME4138-6AA00-0BB1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıTM FCT070
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type B1
Color code for module-specific color-coded labelCC40
Product function
I&M dataVar; I&M 0
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16
STEP 7 configurable/integrated from versionV5.5 SP4 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.34
Besleme gerilimi
Nominal değer (DC)24 V
Yük gerilimi L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Short-circuit protectionVar
Ters polarite korumasıVar; against destruction
Giriş akımı
Akım tüketimi, maks.500 mA
Power
Active power input1,2 W
Address space per module
Inputs83 bayt
Outputs7 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementtype D
Dijital girişler
Dijital giriş sayısı2
Digital inputs, parameterizableVar
Input characteristic curve in accordance with IEC 61131, type 3Var
Digital input functions, parameterizable
product function, parameterizablestart dosing, stop dosing, pause dosing, continue dosing, force output, freeze output, zero adjust, reset totalizer 1, reset totalizer 2, reset totalizer 3
Freely usable digital inputVar
Giriş gerilimi
Type of input voltageDC
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+11 to +30V
permissible voltage at input, min.-30 V
permissible voltage at input, max.30 V
Giriş akımı
for signal "1", typ.2,5 mA
Kablo uzunluğu
Ekranlı, maks.50 m; depending on load ve cable quality
Ekransız, maks.25 m; depending on load ve cable quality
Dijital çıkışlar
Dijital çıkış sayısı2
Current-sourcingVar
Digital outputs, parameterizableVar
Short-circuit protectionVar; electronic/thermal
Digital output functions, parameterizable
Freely usable digital outputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.300 mA
Lamba yükünde, maks.8 W
Load resistance range
lower limit80 Ω
upper limit10 kΩ
Çıkış gerilimi
Type of output voltageDC
“0” sinyali için, maks.1 V
“1” sinyali için, min.23,2 V; L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer300 mA
Anahtarlama frekansı
switching frequency, min.0 Hz
switching frequency, max.12 Hz
Pulse output (passive)
Output voltage, max.23,2 V
ampacity of the external power supply300 mA
Frequency output
number of frequency outputs1
percentage pulse/pause ratio50 %
Kablo uzunluğu
Ekranlı, maks.50 m; depending on load ve cable quality
Ekransız, maks.25 m; depending on load ve cable quality
Errors/accuracies
relative suppression of the residual flow / min.0 %
relative suppression of the residual flow / max.9,9 %
Arayüzler
Design of the interface for communicationDigital Sensor Link (DSL), ET 200SP backplane bus
Protokoller
Bus protocol/transmission protocolPROFINET
Interrupts/diagnostics/status information
Substitute values connectableVar; Parameterizable
Alarms
Diagnostic alarmVar
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
for module diagnosticsVar; green/red DIAG LED
Measuring functions
Measured variablemass flow, volume flow, density, temperature, fraction
Potential separation
Potential separationto all inputs, to all supplies, to all communications interfaces
Design of electrical isolationgalvanic isolation
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Permissible potential difference
between different circuits75 V DC/60 V AC (base isolation)
Isolation
Isolation tested with707 V DC (type test)
Çalışma ortam sıcaklığı
Yatay montaj, min.-25 °C
Yatay montaj, maks.60 °C; Observe derating
Dikey montaj, min.-25 °C
Dikey montaj, maks.50 °C; Observe derating
Depolama/taşıma ortam sıcaklığı
Storage, min.-40 °C
Storage, max.70 °C
Deniz seviyesine göre çalışma yüksekliği
Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.080 hPa... 795 hPa (-1 000 m... +2.000 m)
Bağıl nem
Çalışma, min.5 %
Çalışma, maks.95 %
Mechanics/material
of the transmitterplastic
Decentralized operation
to SIMATIC S7-300Var
to SIMATIC S7-400Var
to SIMATIC S7-1200Var
to SIMATIC S7-1500Var
to standard PROFINET controllerVar
Ölçüler
Genişlik20 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık32 g
