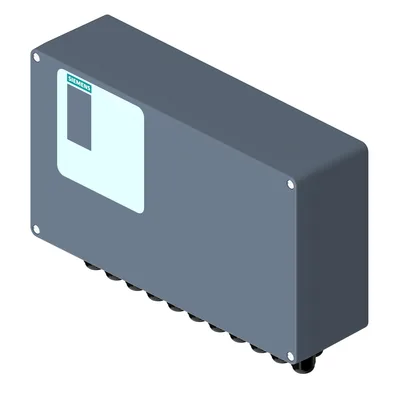

Siemens 6ES7655-5PX31-1AX0

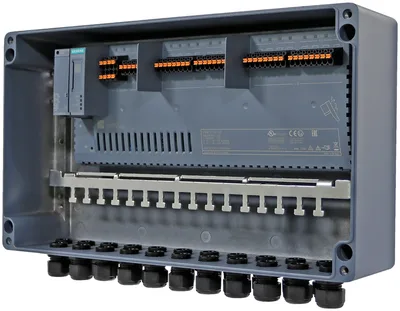

SIMATIC CFU DIQ ile aluminum muhafaza, bundle consisting of: 1x SIMATIC CFU DIQ (6ES7655-5PX31-1XX0), 1x aluminum muhafaza ile kablo glands, shield bara, shield terminals, preassembled ve checked
Ürün tipi tanımıDIQ with aluminum enclosure
Firmware sürümüV2.0
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)060FH
Number of channels16
Ürün Hakkında
SIMATIC CFU DIQ ile aluminum muhafaza, bundle consisting of: 1x SIMATIC CFU DIQ (6ES7655-5PX31-1XX0), 1x aluminum muhafaza ile kablo glands, shield bara, shield terminals, preassembled ve checked
Siemens 6ES7655-5PX31-1AX0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDIQ with aluminum enclosure
Firmware sürümüV2.0
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)060FH
Number of channels16
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
The user can configure digital channels as input/output as requiredVar
Digital channels can be parameterizedVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV19 Update 2
STEP 7 configurable/integrated from versionSTEP 7 V5.7.1.4
PCS 7 configurable/integrated from versionV9.1 SP2 UC7
PROFIBUS from GSD version/GSD revision- / -
PROFINET from GSD version/GSD revisionGSDML V2.43 2024.02.08
Operating mode
CounterVar
Installation type/mounting
MountingFor yatay ve dikey mounting
Mounting positionHorizontal, dikey
Besleme gerilimi
Type of supply voltage24 V DC
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Short-circuit protectionVar
redundant power supplyVar
Mains buffering
Mains/voltage failure stored energy time5 ms; For communication
Giriş akımı
Akım tüketimi (nominal değer)5,12 A
Akım tüketimi, maks.5,13 A
Ani çekiş akımı, maks.4,8 A
I²t0,073 A²·s
Encoder supply
Number of outputs16
Output voltage, min.18,2 V
Short-circuit protectionVar; Electronic
Çıkış akımı
up to 60 °C, max.5 A
up to 70 °C, max.4 A
Güç kaybı
Güç kaybı, tipik2,88 W; Depending on the type of BusAdapter used (tipik RJ45)
Address space per station
Address space per station, max.1.440 bayt; Dependent on configuration
Dijital girişler
Dijital giriş sayısı16
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var
Input characteristic curve in accordance with IEC 61131, type 2Yok
Input characteristic curve in accordance with IEC 61131, type 3Var
Pulse extensionYok
horizontal installation
— up to 60 °C, max.16; Total current must be observed, see DQ
— up to 70 °C, max.16; Total current must be observed, see DQ
vertical installation
— up to 60 °C, max.16; Total current must be observed, see DQ
Digital input functions, parameterizable
CounterVar
— Number, max.2
— Counting frequency, max.1 kHz
— Counting width32 bit
— Counting direction up/downVar; Up
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.2,5 mA; tipik
Standart girişler için
— ParametrelenebilirYok
— “0”dan “1”e, maks.3,2 ms; for counter function 0,1 ms
— at "1" to "0", max.3,2 ms; for counter function 0,1 ms
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı16
Current-sinkingYok
Current-sourcingVar
Short-circuit protectionVar
Response threshold, typ.0,7 to 1,3 A
Endüktif kapatma geriliminin sınırlandırılmasıTyp. L+ (-50 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit12 kΩ
Çıkış gerilimi
Type of output voltageDC
“1” sinyali için, min.Ue minus 1 V
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,1 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.50 µs
“1”den “0”a, maks.100 µs
Parallel switching of two outputs
for upratingYok
for redundant control of a loadYok
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.2 Hz
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.0,5 A
horizontal installation
— up to 60 °C, max.5 A
— up to 70 °C, max.4 A
vertical installation
— up to 60 °C, max.5 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Arayüzler
PROFINET arayüz sayısı1
Number of PROFIBUS interfaces0
1. Arayüz
Arayüz tipiPROFINET
İzoleliVar
Arayüz tipleri
Port sayısı2
Dahili switchVar
BusAdapter (PROFINET)Var
Protokoller
PROFINET IO DeviceVar
PROFIBUS DP deviceYok
RJ 45 (Ethernet)
100 MbpsVar
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Protokoller
PROFINET IO protokolünü desteklerVar
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var; Type S2
Ortam yedekliliği
— MRPVar
Açık IE haberleşmesi
LLDPVar
Interrupts/diagnostics/status information
Status indicatorVar
AlarmsVar
Diagnostics functionVar
Diagnoses
Monitoring of encoder power supplyVar
Wire breakVar
Short-circuitVar
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var
Status indicator digital input (green)Var
Status indicator digital output (green)Var
Potential separation
between the channels and PROFINETVar
Dijital girişlerde potansiyel ayrımı
Kanallar arasıYok
between the channels and the power supply of the electronicsYok
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with1.500 V AC between PROFINET ve electronics
Koruma derecesi ve sınıfı
IP koruma sınıfıIP66
Çalışma ortam sıcaklığı
min.-40 °C
maks.60 °C
Yatay montaj, min.-40 °C
Yatay montaj, maks.60 °C; Maks. 4 A load current; up to 50 °C maks. 5 A load current
Dikey montaj, min.-40 °C
Dikey montaj, maks.50 °C
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
Bağıl nem
Çalışma, maks.95 %
Connection method
Design of electrical connectionConnection plug
Ölçüler
Genişlik414 mm
Yükseklik266 mm
Derinlik111 mm
Ağırlık
Ağırlık, yaklaşık5,5 kg
