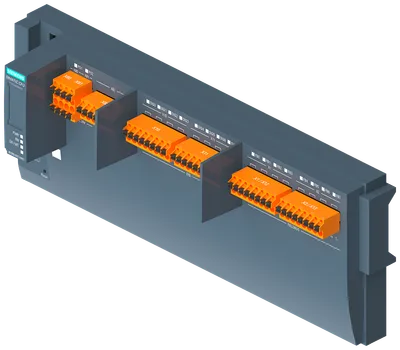

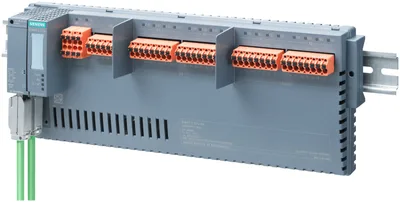

Siemens 6ES7655-5PX11-1XX0
SIMATIC Compact Field ünite PA edition ile 16x I/O channels (8x PROFIBUS PA ve 8x freely configurable DIQ (DI 24 V DC; DQ 24 V DC 0,5 A; counter)) installation en çok hazardous bölge 2 channel diagnostics PROFINET arayüz, use of PROFINET BusAdapter Configuration in Run (CiR) media redundancy (MRP) PROFINET system redundancy (S2) sıcaklık range -40 to +70 °C conformal coating montaj on 35 mm DIN rail
Ürün tipi tanımıCFU PA
HW functional statusFS02
Firmware sürümüV2.0.1
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)060DH
Ürün Hakkında
SIMATIC Compact Field ünite PA edition ile 16x I/O channels (8x PROFIBUS PA ve 8x freely configurable DIQ (DI 24 V DC; DQ 24 V DC 0,5 A; counter)) installation en çok hazardous bölge 2 channel diagnostics PROFINET arayüz, use of PROFINET BusAdapter Configuration in Run (CiR) media redundancy (MRP) PROFINET system redundancy (S2) sıcaklık range -40 to +70 °C conformal coating montaj on 35 mm DIN rail
Siemens 6ES7655-5PX11-1XX0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıCFU PA
HW functional statusFS02
Firmware sürümüV2.0.1
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)060DH
Number of channels16
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
The user can configure digital channels as input/output as requiredVar
Digital channels can be parameterizedVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV19 Update 2
STEP 7 configurable/integrated from versionSTEP 7 V5.7.1.4
PCS 7 configurable/integrated from versionV9.1 SP2 UC7
PROFIBUS from GSD version/GSD revision- / -
PROFINET from GSD version/GSD revisionGSDML V2.43 2024.03.08
Operating mode
DIVar
CounterVar
DQVar
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Installation type/mounting
Mountingon 35 mm DIN rail, 2 spacing units wide
Mounting positionHorizontal, dikey
Besleme gerilimi
Type of supply voltage24 V DC
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Short-circuit protectionVar
redundant power supplyVar
Mains buffering
Mains/voltage failure stored energy time5 ms; Bridging for field devices ve communication
Giriş akımı
Akım tüketimi (nominal değer)2,5 A
Akım tüketimi, maks.2,55 A
Ani çekiş akımı, maks.8 A
I²t0,3 A²·s
Encoder supply
Number of outputs8
Output voltage, min.18,2 V
Short-circuit protectionVar; Electronic
Çıkış akımı
up to 60 °C, max.2 A
up to 70 °C, max.1 A
Güç kaybı
Güç kaybı, tipik8,2 W; Depending on the type of BusAdapter used (tipik RJ45)
Address space per station
Address space per station, max.1.440 bayt; Dependent on configuration
Dijital girişler
Dijital giriş sayısı8
Digital inputs, parameterizableVar
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var
Input characteristic curve in accordance with IEC 61131, type 2Yok
Input characteristic curve in accordance with IEC 61131, type 3Var
Pulse extensionYok
horizontal installation
— up to 60 °C, max.8; Total current must be observed, see DQ
— up to 70 °C, max.8; Total current must be observed, see DQ
vertical installation
— up to 60 °C, max.8; Total current must be observed, see DQ
Digital input functions, parameterizable
CounterVar
— Number, max.1
— Counting frequency, max.1 kHz
— Counting width32 bit
— Counting direction up/downVar; Up
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.2,5 mA; tipik
Standart girişler için
— ParametrelenebilirYok
— “0”dan “1”e, maks.3,2 ms; for counter function 0,1 ms
— at "1" to "0", max.3,2 ms; for counter function 0,1 ms
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı8
Current-sinkingYok
Current-sourcingVar
Short-circuit protectionVar
Response threshold, typ.0,7 to 1,3 A
Open-circuit detectionVar
Endüktif kapatma geriliminin sınırlandırılmasıTyp. L+ (-50 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit12 kΩ
Çıkış gerilimi
Type of output voltageDC
“1” sinyali için, min.Ue minus 1 V
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,1 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.50 µs
“1”den “0”a, maks.100 µs
Parallel switching of two outputs
for upratingYok
for redundant control of a loadYok
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.2 Hz
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.0,5 A
horizontal installation
— up to 60 °C, max.2 A
— up to 70 °C, max.1 A
vertical installation
— up to 60 °C, max.2 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Arayüzler
PROFINET arayüz sayısı1
Number of PROFIBUS interfaces0
PROFIBUS PA
İletim hızı, maks.31,25 kbit/s
Automatic addressingVar
System-supported integration of field devices via PA profilesVar
Extended fieldbus diagnosticsVar
1. Arayüz
Arayüz tipiPROFINET
İzoleliVar
Arayüz tipleri
Port sayısı2; via BusAdapter
Dahili switchVar
BusAdapter (PROFINET)Var
Protokoller
PROFINET IO cihazıVar
PROFIBUS DP deviceYok
Ortam yedekliliğiVar; as MRP client
RJ 45 (Ethernet)
100 MbpsVar
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Protokoller
PROFINET IO protokolünü desteklerVar
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var; Type S2
Ortam yedekliliği
— MRPVar
Açık IE haberleşmesi
LLDPVar
Interrupts/diagnostics/status information
Status indicatorVar
AlarmsVar
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Maintenance interruptVar
Limit value alarmVar
Hardware interruptVar
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Short-circuitVar
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green/red LED
Channel status displayVar; green/red LED
Status indicator digital input (green)Var
Status indicator digital output (green)Var
Connection display LINK TX/RXVar; 2x green LEDs on BusAdapter
Spur line status/faultVar
Potential separation
between the channels and PROFINETVar
Dijital girişlerde potansiyel ayrımı
Kanallar arasıYok
between the channels and the power supply of the electronicsYok
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with1.500 V AC between PROFINET ve other electronics
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Çalışma ortam sıcaklığı
min.-40 °C
maks.70 °C
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C; Observe derating
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C; Observe derating
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
Bağıl nem
Çalışma, maks.95 %
Connection method
Design of electrical connectionConnection plug
Spur line
Number of spur lines8
Type of cableType A
Cable diameter, min.6 mm
Cable diameter, max.12 mm
Conductor cross-section, min.0,2 mm²
Conductor cross-section, max.2,5 mm²
Cable length, max.120 m
Number of connectable field devices8
total current output to field devices, max.320 mA
Current limitation per field device, max.40 mA
No-load voltage, max.15,3 V
short-circuit proofVar
Short-circuit current (test current); max.8 mA
intrinsically safe according to FISCO modelVar
Debounce logicVar
Ölçüler
Genişlik329 mm
Yükseklik123 mm
Derinlik74 mm
Ağırlık
Ağırlık, yaklaşık650 g
