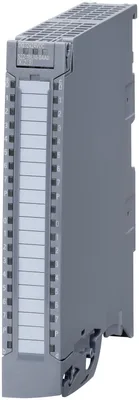

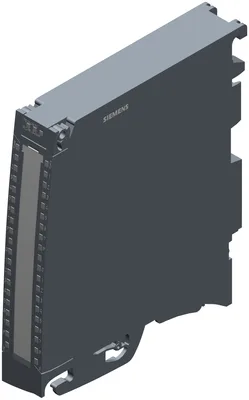

Siemens 6ES7522-1BL10-0AA0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7522-1BL10-0AA0

SIMATIC S7-1500/ET 200MP, digital output module, DQ 32x24 V DC/0.5 A BA (25 mm); sourcing output; 32 channels in groups of 8; 4 A per group (0.5 A per channel); safety-oriented shutdown of load groups up to SIL 2 according to EN IEC 62061:2021 and Category 3 / PL d according to EN ISO 13849-1:2015; incl. U-connector and push-in front connector

SiemensMFR # 6ES7522-1BL10-0AA0SKU # CEY-55221B14750B
Ürün tipi tanımıDQ 32x24VDC/0.5A BA
HW functional statusFS01
Firmware sürümüV1.0.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIMATIC S7-1500/ET 200MP, digital output module, DQ 32x24 V DC/0.5 A BA (25 mm); sourcing output; 32 channels in groups of 8; 4 A per group (0.5 A per channel); safety-oriented shutdown of load groups up to SIL 2 according to EN IEC 62061:2021 and Category 3 / PL d according to EN ISO 13849-1:2015; incl. U-connector and push-in front connector

Siemens 6ES7522-1BL10-0AA0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
Ürün tipi tanımıDQ 32x24VDC/0.5A BA
HW functional statusFS01
Firmware sürümüV1.0.0
FW update possibleVar
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Prioritized startupVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV13 / V13
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PROFIBUS from GSD version/GSD revisionV1.0 / V5.1
PROFINET from GSD version/GSD revisionV2.3 / -
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
OversamplingYok
MSOVar
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; through internal protection with 7 A per group
Giriş akımı
Akım tüketimi, maks.60 mA
Çıkış gerilimi
Nominal değer (DC)24 V
Power
Power consumption from the backplane bus1,15 W
Güç kaybı
Güç kaybı, tipik3,8 W
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı32
Current-sourcingVar
Digital outputs, parameterizableYok
Short-circuit protectionVar
Response threshold, typ.1 A
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-53 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit12 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, max.0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.100 µs
“1”den “0”a, maks.500 µs
Parallel switching of two outputs
for logic linksVar
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz; According to IEC 60947-5-1, DC-13
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.0,5 A; see additional description in the manual
Current per group, max.4 A; see additional description in the manual
Current per module, max.16 A; see additional description in the manual
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionYok
Substitute values connectableYok
Alarms
Diagnostic alarmYok
Maintenance interruptYok
Diagnoses
Monitoring the supply voltageYok
Wire breakYok
Short-circuitYok
Group errorYok
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
Monitoring of the supply voltage (PWR-LED)Var; green LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsYok
Potential separation channels
Kanallar arasıYok
Kanallar arası, grup başına8
between the channels and backplane busVar
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Suitable for safety-related tripping of standard modulesVar; From FS02
Highest safety class achievable for safety-related tripping of standard modules
Performance level according to ISO 13849-1PL d
Category according to ISO 13849-1Cat. 3
SILCL according to IEC 62061SILCL 2
Security
signed firmware updateYok
data integrityYok
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Ölçüler
Genişlik25 mm
Yükseklik147 mm
Derinlik129 mm
Ağırlık
Ağırlık, yaklaşık280 g
Other
Note:Supplied incl. 40-pole push-in front connectors

Aksesuarlar 16

Siemens 6ES7522-1BL10-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
6ES7592-1AM00-0XB0Aksesuar · Connection plug
6ES7590-1AB60-0AA0Aksesuar · Mounting rail
6ES7590-1AC40-0AA0Aksesuar · Mounting rail
6ES7590-1AF30-0AA0Aksesuar · Mounting rail
6ES7590-1AJ30-0AA0Aksesuar · Mounting rail
6ES7590-1BC00-0AA0Aksesuar · Mounting rail
6ES7590-0BD00-0AA0Aksesuar · Rack
6ES7590-0BH00-0AA0Aksesuar · Rack
6ES7590-0BL00-0AA0Aksesuar · Rack
6ES7590-0AA00-0AA0Yedek parça · spare part
6ES7590-5CA00-0AA0Yedek parça · spare part
6ES7590-5BA00-0AA0Yedek parça · Accessories
6ES7528-0AA00-7AA0Yedek parça · spare part
6ES7592-2AX00-0AA0Yedek parça · label
6ES7592-1BM00-0XB0Zorunlu ek ürün · Connection plug
6ES7590-1AE80-0AA0Zorunlu ek ürün · Mounting rail
