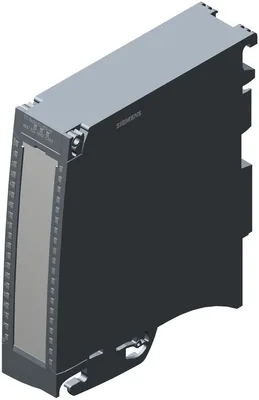

Siemens 6ES7522-1BH01-0AB0
SIMATIC S7-1500/ET 200MP, dijital çıkış modülü, DQ 16x24 V DC/0,5 A HF (35 mm); sourcing çıkış; 16 channels in groups of 8; 4 A per group (0,5 A per channel); single-channel diagnostics; substitute value; anahtarlama cycle counter için connected actuators; safety-oriented shutdown of load groups en çok SIL 2 according to EN IEC 62061:2021 ve Category 3 / PL d according to EN ISO 13849-1:2015; incl. U-connector (olmadan ön konnektör)
Ürün tipi tanımıDQ 16x24VDC/0.5A HF
HW functional statusFrom FS02
Firmware sürümüV1.1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
Isochronous modeVar
Ürün Hakkında
SIMATIC S7-1500/ET 200MP, dijital çıkış modülü, DQ 16x24 V DC/0,5 A HF (35 mm); sourcing çıkış; 16 channels in groups of 8; 4 A per group (0,5 A per channel); single-channel diagnostics; substitute value; anahtarlama cycle counter için connected actuators; safety-oriented shutdown of load groups en çok SIL 2 according to EN IEC 62061:2021 ve Category 3 / PL d according to EN ISO 13849-1:2015; incl. U-connector (olmadan ön konnektör)
Siemens 6ES7522-1BH01-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDQ 16x24VDC/0.5A HF
HW functional statusFrom FS02
Firmware sürümüV1.1.0
FW update possibleVar
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeVar
Prioritized startupVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV13 SP1 / -
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PROFIBUS from GSD version/GSD revisionV1.0 / V5.1
PROFINET from GSD version/GSD revisionV2.3 / -
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
Cam control (switching at comparison values)Yok
OversamplingYok
MSOVar
Integrated operating cycle counterVar
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; through internal protection with 7 A per group
Giriş akımı
Akım tüketimi, maks.30 mA
Çıkış gerilimi
Nominal değer (DC)24 V
Power
Power consumption from the backplane bus1,1 W
Güç kaybı
Güç kaybı, tipik2 W
Address space per module
Inputs0 bayt; typical, maximum 14 bytes, see manual for details
Outputs2 bayt
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı16
Current-sinkingYok
Current-sourcingVar
Digital outputs, parameterizableVar
output type acc. to IEC 61131, type 0.5Var
Short-circuit protectionVar; Clocked electronically
Response threshold, typ.1 A
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-53 V)
Controlling a digital inputVar
Digital output functions, parameterizable
Switching tripped by comparison valuesYok
Freely usable digital outputYok
PWM outputYok
Digital output with oversamplingYok
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit12 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, max.0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.100 µs
“1”den “0”a, maks.500 µs
Parallel switching of two outputs
for logic linksVar
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz; According to IEC 60947-5-1, DC-13
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.0,5 A; see additional description in the manual
Current per group, max.4 A; see additional description in the manual
Current per module, max.8 A; see additional description in the manual
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Isochronous mode
Execution and activation time (TCO), min.70 µs
Bus cycle time (TDP), min.250 µs
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Maintenance interruptmaintenance alarm for switching cycle counter
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Short-circuitVar
Group errorVar
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; red LED
Potential separation channels
Kanallar arasıYok
Kanallar arası, grup başına8
between the channels and backplane busVar
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
Suitable for safety functionsYok
Suitable for safety-related tripping of standard modulesVar; From FS02
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]43,8 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]9,5 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]34,5 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.231 kg
Highest safety class achievable for safety-related tripping of standard modules
Performance level according to ISO 13849-1PL d
Category according to ISO 13849-1Cat. 3
SIL acc. to IEC 62061SIL 2
Security
signed firmware updateYok
securely removing dataYok
data integrityYok
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C; From FS03
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C; From FS03
Dikey montaj, maks.40 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
Ölçüler
Genişlik35 mm
Yükseklik147 mm
Derinlik129 mm
Ağırlık
Ağırlık, yaklaşık230 g
Aksesuarlar 14
Siemens 6ES7522-1BH01-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7592-1AM00-0XB0 | Aksesuar · Connection plug | |
| 6ES7590-1AB60-0AA0 | Aksesuar · Mounting rail | |
| 6ES7590-1AC40-0AA0 | Aksesuar · Mounting rail | |
| 6ES7590-1AF30-0AA0 | Aksesuar · Mounting rail | |
| 6ES7590-1AJ30-0AA0 | Aksesuar · Mounting rail | |
| 6ES7590-1BC00-0AA0 | Aksesuar · Mounting rail | |
| 6ES7590-0BD00-0AA0 | Aksesuar · Rack | |
| 6ES7590-0BH00-0AA0 | Aksesuar · Rack | |
| 6ES7590-0BL00-0AA0 | Aksesuar · Rack | |
| 6ES7590-0AA00-0AA0 | Yedek parça · spare part | |
| 6ES7528-0AA00-7AA0 | Yedek parça · spare part | |
| 6ES7592-2AX00-0AA0 | Yedek parça · label | |
| 6ES7592-1BM00-0XB0 | Zorunlu ek ürün · Connection plug | |
| 6ES7590-1AE80-0AA0 | Zorunlu ek ürün · Mounting rail |
