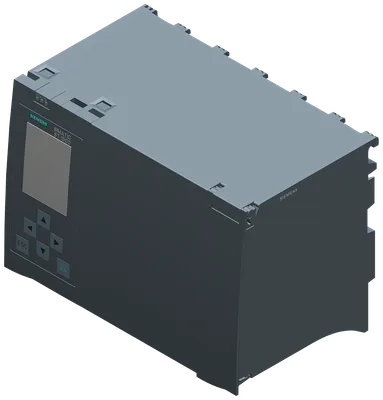

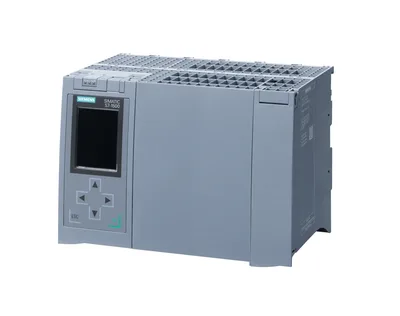

Siemens 6ES7517-3HP00-0AB0
SIMATIC S7-1500H, CPU 1517H-3 PN, central processing ünite ile 2 MB work memory için program ve 8 MB için data, 1st arayüz: PROFINET RT ile 2-port anahtar, 2nd arayüz: PROFINET, 3rd/4th arayüz: H-SYNC, SIMATIC bellek kartı required
Ürün tipi tanımıCPU 1517H-3 PN
HW functional statusFS06
Firmware sürümüV3.1
FW update possibleVar
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC S7-1500H, CPU 1517H-3 PN, central processing ünite ile 2 MB work memory için program ve 8 MB için data, 1st arayüz: PROFINET RT ile 2-port anahtar, 2nd arayüz: PROFINET, 3rd/4th arayüz: H-SYNC, SIMATIC bellek kartı required
Siemens 6ES7517-3HP00-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıCPU 1517H-3 PN
HW functional statusFS06
Firmware sürümüV3.1
FW update possibleVar
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
SysLogVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV19 (FW V3.1) / V15.1 (FW V2.6) veya üstü
Display
Screen diagonal [cm]6,1 cm
Control elements
Number of keys6
Mode selector switch1
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Mains buffering
Mains/voltage failure stored energy time5 ms
Repeat rate, min.1/s
Giriş akımı
Akım tüketimi (nominal değer)1,5 A
Akım tüketimi, maks.1,9 A
Ani çekiş akımı, maks.1,9 A; Rated value
I²t0,4 A²·s
Power
Infeed power to the backplane bus12 W
Power consumption from the backplane bus (balanced)30 W
Güç kaybı
Güç kaybı, tipik24 W
Storage
Number of slots for SIMATIC memory card1
SIMATIC memory card requiredVar
Çalışma belleği
integrated (for program)2 MB
integrated (for data)8 MB
Yükleme belleği
Takılabilir (SIMATIC Memory Card), maks.32 Gbyte
Yedekleme
Bakım gerektirmezVar
CPU işlem süreleri
Bit işlemleri için, tipik4 ns
Word işlemleri için, tipik6 ns
for fixed point arithmetic, typ.6 ns
Kayan nokta aritmetiği için, tipik24 ns
CPU blokları
Eleman sayısı (toplam)12.000; Blocks (OB, FB, FC, DB) ve UDTs
DB
Number rangeNumber range: 1 to 59.999
Boyut, maks.8 MB; For non-optimized block accesses, the maks. size of the DB is 64 KB
FB
Number range0... 65.535
Boyut, maks.1 MB
FC
Number range0... 65.535
Boyut, maks.1 MB
Organizasyon blokları (OB)
Boyut, maks.1 MB
Number of free cycle OBs100
Number of time alarm OBs20
Number of delay alarm OBs20
Number of cyclic interrupt OBs20; with minimum OB 3x cycle of 1 ms
Number of process alarm OBs50
Number of DPV1 alarm OBs3
Number of startup OBs100
Number of asynchronous error OBs4
Number of synchronous error OBs2
Number of diagnostic alarm OBs1
Nesting depth
per priority class24
S7 counter
Number2.048
Retentivity
— adjustableVar
IEC counter
NumberAny (only limited by the main memory)
Retentivity
— adjustableVar
S7 timer
Number2.048
Retentivity
— adjustableVar
IEC timer
NumberAny (only limited by the main memory)
Retentivity
— can be setVar
Veri alanları ve kalıcılığı
Kalıcı veri alanı (zamanlayıcı, sayıcı, merker dahil), maks.768 kB; In toplam; available retentive memory for bit memories, timers, counters, DBs, ve technology data (axes): 700 KB
Merker (bayrak)
Boyut, maks.16 kB
Number of clock memories8; 8 clock memory bit, grouped into one clock memory bayt
Data blocks
Retentivity adjustableVar
Retentivity presetYok
Yerel veri
Öncelik sınıfı başına, maks.64 kB; maks. 16 KB per block
Address area
Number of IO modules8.192; maks. number of modules / submodules
I/O address area
Inputs32 kB; All inputs are in the process image
Outputs32 kB; All outputs are in the process image
per integrated IO subsystem
— Inputs (volume)16 kB
— Outputs (volume)16 kB
Subprocess images
Number of subprocess images, max.31
Donanım yapılandırması
Number of distributed IO systems64; A distributed I/O system is characterized not only by the integration of distributed I/O via PROFINET, but also by the connection of I/O via IE/PB-Links.
Number of IO Controllers
Dahili1
Rack
Modules per rack, max.9; CPU + 2 PS + 6 CP
Saat
TypeHardware clock
Yedekleme süresi6 wk; At 40 °C ambient temperature, typically
Günlük sapma, maks.10 s; Typ.: 2 s
Operating hours counter
Number16
Clock synchronization
DestekleniyorVar
on Ethernet via NTPVar
Arayüzler
PROFINET arayüz sayısı2
Arayüz tipleri
RJ 45 (Ethernet)Var; X1
Port sayısı2
Dahili switchVar
Protokoller
IP protocolVar; IPv4
PROFINET IO kontrolcüsüVar
PROFINET IO cihazıYok
SIMATIC haberleşmesiVar; Only Server
Açık IE haberleşmesiVar; Optionally also encrypted
Web sunucusuVar
Ortam yedekliliğiVar
Servisler
— Eşzamanlı (isochronous) modYok
— IRTYok
— Dinamik çerçeve paketleme (DFP)Var
— PROFIenergyVar; per user program
— Önceliklendirilmiş başlatmaYok
— Bağlanabilir IO cihazı sayısı, maks.256
— Updating timesThe minimum value of the update time also depends on communication share set for PROFINET IO, on the number of IO devices, ve on the quantity of configured user data
— PROFINET Security Class1
Update time for RT
— for send cycle of 1 ms1 ms to 512 ms
Arayüz tipleri
RJ 45 (Ethernet)Var; X2
Port sayısı1
Dahili switchYok
Protokoller
IP protocolVar; IPv4
PROFINET IO kontrolcüsüYok
PROFINET IO DeviceYok
SIMATIC haberleşmesiVar; Only Server
Açık IE haberleşmesiVar; Optionally also encrypted
Web sunucusuVar
Ortam yedekliliğiYok
3. Interface
Arayüz tipiPluggable synchronization submodule (FO)
Plug-in interface modulesSynchronization module 6ES7960-1CB00-0AA5, 6ES7960-1FB00-0AA5 veya 6ES7 960-1FE00-0AA5
4. Interface
Arayüz tipiPluggable synchronization submodule (FO)
Plug-in interface modulesSynchronization module 6ES7960-1CB00-0AA5, 6ES7960-1FB00-0AA5 veya 6ES7960-1FE00-0AA5
RJ 45 (Ethernet)
100 MbpsVar
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Industrial Ethernet status LEDVar
Protokoller
PROFIsafeYok
Bağlantı sayısı
Number of connections, max.320; via dahili interfaces of the CPU ve connected CPs
Number of connections reserved for ES/HMI/web10
Number of connections via integrated interfaces288
Number of S7 routing paths64
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var
PROFINET sistem yedekliliği (R1)Var
Ortam yedekliliği
— MRPVar; MRP Automanager according to IEC 62439-2 Edition 2,0
— MRP ara bağlantısı, destekleniyorVar; as MRP ring node according to IEC 62439-2 Edition 3,0
— MRPDYok
— Switchover time on line break, typ.200 ms; PROFINET MRP
— Number of stations in the ring, max.50
SIMATIC haberleşmesi
PG/OP communicationVar; encryption with TLS V1.3 pre-selected
S7 yönlendirmeVar
S7 communication, as serverVar
S7 communication, as clientYok
Açık IE haberleşmesi
TCP/IPVar
— Veri uzunluğu, maks.64 kB
— several passive connections per port, supportedVar
ISO-on-TCP (RFC1006)Var
— Veri uzunluğu, maks.64 kB
UDPVar
— Veri uzunluğu, maks.2 kB; 1.472 bytes for UDP broadcast
— UDP multicastVar; 128 multicast circuits (of which maks. 5 via X1)
DHCPYok
DNSVar
SNMPVar
DCPVar
LLDPVar
EncryptionVar; Optional
Web sunucusu
HTTPYok
HTTPSVar; only via Web API
web APIVar
— Oturum sayısı, maks.200
— number of simultaneous HTTP calls, max.4
— HTTP request body, max.131.072 bayt
OPC UA
Çalışma zamanı lisansı gerekirVar; "Large" license required per CPU
OPC UA ClientYok
OPC UA sunucusuVar; Data access (read, write, subscribe), method call, custom address space
— Uygulama kimlik doğrulamasıVar
— Security policiesavailable security policies: Yok, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss
— Kullanıcı kimlik doğrulaması"anonymous" veya by user name & password
— GDS support (certificate management)Yok
— Oturum sayısı, maks.32
— Oturum başına abonelik sayısı, maks.25
— Örnekleme aralığı, min.25 ms
— Yayınlama aralığı, min.25 ms
— Sunucu metodu sayısı, maks.100
— Number of inputs/outputs per server method, max.20
— İzlenen öğe sayısı, önerilen maks.5.000; for 1 s sampling interval ve 1 s send interval
— Sunucu arayüzü sayısı, maks.10 of her biri "Server interfaces" / "Companion specification" type ve 20 of the type "Reference namespace"
— Kullanıcı tanımlı sunucu arayüzleri için düğüm sayısı, maks.30.000
Alarms and ConditionsYok
Diğer protokoller
MODBUSVar; MODBUS TCP
S7 message functions
Number of login stations for message functions, max.64
number of subscriptions, max.750
number of tags/attributes for subscriptions, max.20.000
Program alarmsVar
Number of configurable program messages, max.10.000; Program messages are generated by the "Program_Alarm" block, ProDiag veya GRAPH
Number of loadable program messages in RUN, max.10.000
Number of program alarms2.000
Number of alarms for system diagnostics1.000
Test commissioning functions
Joint commission (Team Engineering)Yok
Status blockVar; Up to 16 simultaneously
Single stepYok
Number of breakpoints20; Breakpoints are only supported in RUN-Solo status
Durum/kontrol
Durum/kontrol değişkeniVar
DeğişkenlerInputs/outputs, memory bits, DBs, distributed I/Os, timers, counters
— of which status variables, max.200; per job
— of which control variables, max.200; per job
Zorlama (force)
Zorlama (force)Var
Forcing, variablesPeripheral inputs/outputs
Number of variables, max.200
Tanılama arabelleği
MevcutVar
Number of entries, max.3.200
— of which powerfail-proof1.000
İzlemeler (trace)
Yapılandırılabilir izleme sayısı8
İzleme başına bellek boyutu, maks.512 kB
Tanılama gösterge LED’i
RUN/STOP LED’iVar
ERROR LED’iVar
MAINT LED’iVar
Connection display LINK TX/RXVar
Supported technology objects
Motion ControlYok
PID_CompactVar; Universal PID controller with dahili optimization
PID_3StepVar; PID controller with dahili optimization for valves
PID-TempVar; PID controller with dahili optimization for temperature
Counting and measuringVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]570 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]96,9 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]483 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-9.97 kg
Security
PROFINET Security Class1
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C
Yatay montaj, maks.60 °C; Display: 50 °C, an operating temperature of typically 50 °C, the display is switched off
Dikey montaj, min.0 °C
Dikey montaj, maks.40 °C; Display: 40 °C, an operating temperature of typically 40 °C, the display is switched off
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Programlama dili
— LADVar
— FBDVar
— STLVar
— SCLVar
— CFCVar
— GRAPHVar
Know-how koruması
Kullanıcı programı/şifre korumasıVar
Kopya korumasıYok
Blok korumasıVar
Erişim koruması
Gizli yapılandırma verisinin korunmasıVar
Password for displayVar
Koruma seviyesi: yazma korumasıVar
Koruma seviyesi: okuma/yazma korumasıVar
Protection level: Write protection for FailsafeYok
Koruma seviyesi: tam korumaVar
Kullanıcı yönetimiVar
Çevrim süresi izleme
lower limitadjustable minimum cycle time
upper limitadjustable maximum cycle time
Ölçüler
Genişlik210 mm
Yükseklik147 mm
Derinlik129 mm
Ağırlık
Ağırlık, yaklaşık2.094 g; Interface modules: 2x 18 g
Aksesuarlar 2
Siemens 6ES7517-3HP00-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 9LF1110-6DA13-2AB1 | Servis · Service Card | |
| 9TF6276-2XA11-1AL4 | Servis |
İlgili Ürünler
Detayları Gör
Siemens
1FN3003-0PB03-0AA3
MFR #1FN3003-0PB03-0AA3
SKU #YLSPDCXX5LUPVBP
Detayları Gör
Siemens
1FN3003-0PB04-0BA3
MFR #1FN3003-0PB04-0BA3
SKU #YLSTLFTLVCKOIMT
Detayları Gör
Siemens
1FN3003-0PB05-0BA3
MFR #1FN3003-0PB05-0BA3
SKU #YLS6EWIJX1ZRGHO
Detayları Gör
Siemens
1FN3050-0TB00-1..0
MFR #1FN3050-0TB00-1..0
SKU #YLS5YVWHSMU6WB7
Detayları Gör
Siemens
1FN3050-2NE00-0EA3
MFR #1FN3050-2NE00-0EA3
SKU #YLSE7XSY2HLF5EC
Detayları Gör
Siemens
1FN3050-2NE00-0FA3
MFR #1FN3050-2NE00-0FA3
SKU #YLSMSUG5AP3INVD
Detayları Gör
Siemens
1FN3100-0TB00-1..0
MFR #1FN3100-0TB00-1..0
SKU #YLSTD7J4JZ8UCBX
Detayları Gör
Siemens
1FN3002-0TK03-1AF0
MFR #1FN3002-0TK03-1AF0
SKU #YLS7VTGYJAP381B
Detayları Gör
Siemens
1FN3050-1ND00-0HA3
MFR #1FN3050-1ND00-0HA3
SKU #YLSJTX7SVU4GFKR
Öne Çıkan Ürünler
Detayları Gör
Baldor
VM8001-5
MFR #VM8001-5
SKU #YLS3TOWVXWW0DHP
Detayları Gör
SMC
MXQ25L-40B-M9NZ
MFR #MXQ25L-40B-M9NZ
SKU #YLSD1VANMRI726Z
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
Detayları Gör
SMC
AR30-N02E-1Z-B
MFR #AR30-N02E-1Z-B
SKU #YLSYFNHADE6GRKV
Detayları Gör
SMC
NCDMC150-0600-X155US
MFR #NCDMC150-0600-X155US
SKU #YLS8ICKGSKYC93L
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
Detayları Gör
SMC
VQZ2121-5LO1-N3T
MFR #VQZ2121-5LO1-N3T
SKU #YLSEL35MGGQ9FOL
Detayları Gör
SMC
ZCUKQ25-50D
MFR #ZCUKQ25-50D
SKU #YLSQ684QXTNN958
İlgili Aramalar
Siemens 6ES7517-3HP00-0AB0 fiyatSiemens 6ES7517-3HP00-0AB0 teklif alSiemens 6ES7517-3HP00-0AB0 satın al6ES7517-3HP00-0AB0 fiyat6ES7517-3HP00-0AB0 stok durumuSiemens yedek parçaSiemens 6ES7517-3HP00-0AB0 muadilSiemens 6ES7517-3HP00-0AB0 teknik özellikler
