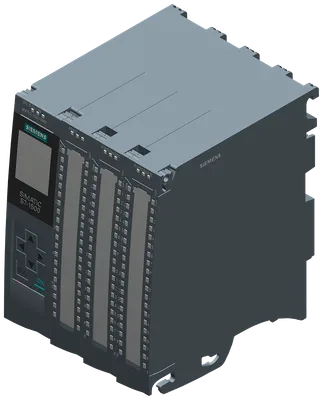

Siemens 6ES7512-1CK01-0AB0

SIMATIC S7-1500 Compact CPU CPU 1512C-1 PN, central processing ünite ile working memory 250 KB için program ve 1 MB için data, 32 dijital giriş, 32 dijital çıkış, 5 analog giriş, 2 analog çıkış, 6 high speed counters, 4 high speed çıkış için PTO/PWM/frekans çıkış 1. arayüz: PROFINET IRT ile 2 port anahtar, 48 NS bit-performance, incl. ön konnektör push-in, SIMATIC bellek kartı necessary

SiemensMFR # 6ES7512-1CK01-0AB0SKU # CEY-937FC78031F4

Ürün tipi tanımıCPU 1512C-1 PN

HW functional statusFS03

Firmware sürümüV2.9

I&M dataVar; I&M0 to I&M3

via datasetVar

Screen diagonal [cm]3,45 cm

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6ES7512-1CK01-0AB0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıCPU 1512C-1 PN

HW functional statusFS03

Firmware sürümüV2.9

Product function

I&M dataVar; I&M0 to I&M3

Isochronous modeVar; With minimum OB 6x cycle of 625 µs (distributed)

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionV17 (FW V2.9) / V15 (FW V2.5) veya üstü; with older TIA Portal versions configurable as 6ES7512-1CK00-0AB0

Configuration control

via datasetVar

Display

Screen diagonal [cm]3,45 cm

Control elements

Number of keys8

Mode buttons2

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V; 20,4 V DC, for supplying the digital inputs/outputs

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Mains buffering

Mains/voltage failure stored energy time5 ms; Refers to the power supply on the CPU section

Repeat rate, min.1/s

Giriş akımı

Akım tüketimi (nominal değer)0,8 A; Without load; 18,8 A: CPU + load

Akım tüketimi, maks.1 A; Without load; 19 A: CPU + load

Ani çekiş akımı, maks.1,9 A; Rated value

I²t0,34 A²·s

Dijital girişler

from load voltage L+ (without load), max.20 mA; per group

Dijital çıkışlar

from load voltage L+, max.30 mA; Per group, without load

Encoder supply

Number of outputs2; One common 24 V encoder supply per 16 digital inputs

24 V enkoder beslemesi

24 VVar; L+ (-0.8 V)

Short-circuit protectionVar

Output current, max.1 A

Power

Infeed power to the backplane bus10 W

Power consumption from the backplane bus (balanced)9 W

Güç kaybı

Güç kaybı, tipik15,2 W

Storage

Number of slots for SIMATIC memory card1

SIMATIC memory card requiredVar

Çalışma belleği

integrated (for program)250 kB

integrated (for data)1 MB

Yükleme belleği

Takılabilir (SIMATIC Memory Card), maks.32 Gbyte

Yedekleme

Bakım gerektirmezVar

CPU işlem süreleri

Bit işlemleri için, tipik48 ns

Word işlemleri için, tipik58 ns

for fixed point arithmetic, typ.77 ns

Kayan nokta aritmetiği için, tipik307 ns

CPU blokları

Eleman sayısı (toplam)4.000; Blocks (OB, FB, FC, DB) ve UDTs

Number range1... 60.999; subdivided into: number range that can be used by the user: 1... 59.999, ve number range of DBs created via SFC 86: 60.000... 60.999

Boyut, maks.1 MB; For DBs with absolute addressing, the maks. size is 64 KB

Number range0... 65.535

Boyut, maks.250 kB

Number range0... 65.535

Boyut, maks.250 kB

Organizasyon blokları (OB)

Boyut, maks.250 kB

Number of free cycle OBs100

Number of time alarm OBs20

Number of delay alarm OBs20

Number of cyclic interrupt OBs20; With minimum OB 3x cycle of 500 µs

Number of process alarm OBs50

Number of DPV1 alarm OBs3

Number of isochronous mode OBs1

Number of technology synchronous alarm OBs2

Number of startup OBs100

Number of asynchronous error OBs4

Number of synchronous error OBs2

Number of diagnostic alarm OBs1

Nesting depth

per priority class24

S7 counter

Number2.048

Retentivity

— adjustableVar

IEC counter

NumberAny (only limited by the main memory)

Retentivity

— adjustableVar

S7 timer

Number2.048

Retentivity

— adjustableVar

IEC timer

NumberAny (only limited by the main memory)

Retentivity

— can be setVar

Veri alanları ve kalıcılığı

Kalıcı veri alanı (zamanlayıcı, sayıcı, merker dahil), maks.128 kB; In toplam; available retentive memory for bit memories, timers, counters, DBs, ve technology data (axes): 88 KB

Extended retentive data area (incl. timers, counters, flags), max.1 MB; When using PS 6 0W 24/48/60 V DC HF

Merker (bayrak)

Boyut, maks.16 kB

Number of clock memories8; 8 clock memory bit, grouped into one clock memory bayt

Data blocks

Retentivity adjustableVar

Retentivity presetYok

Yerel veri

Öncelik sınıfı başına, maks.64 kB; maks. 16 KB per block

Address area

Number of IO modules2.048; maks. number of modules / submodules

I/O address area

Inputs32 kB; All inputs are in the process image

Outputs32 kB; All outputs are in the process image

per integrated IO subsystem

— Inputs (volume)8 kB

— Outputs (volume)8 kB

per CM/CP

— Inputs (volume)8 kB

— Outputs (volume)8 kB

Subprocess images

Number of subprocess images, max.32

Donanım yapılandırması

Number of distributed IO systems32; A distributed I/O system is characterized not only by the integration of distributed I/O via PROFINET veya PROFIBUS communication modules, but also by the connection of I/O via AS-i master modules veya links (e.g. IE/PB-Link)

Number of DP masters

Via CM6; A maximum of 6 CMs/CPs (PROFIBUS, PROFINET, Ethernet) can be inserted in toplam

Number of IO Controllers

Dahili1

via CM6; A maximum of 6 CMs/CPs (PROFIBUS, PROFINET, Ethernet) can be inserted in toplam

Rack

Modules per rack, max.32; CPU + 31 modules

Number of lines, max.1

PtP CM

Number of PtP CMsthe number of connectable PtP CMs is only limited by the number of available slots

Saat

TypeHardware clock

Yedekleme süresi6 wk; At 40 °C ambient temperature, typically

Günlük sapma, maks.10 s; Typ.: 2 s

Operating hours counter

Number16

Clock synchronization

DestekleniyorVar

in AS, masterVar

in AS, deviceVar

on Ethernet via NTPVar

Dijital girişler

integrated channels (DI)32

Digital inputs, parameterizableVar

Kaynak/çeken girişP-reading

Input characteristic curve in accordance with IEC 61131, type 3Var

Digital input functions, parameterizable

Gate start/stopVar

CaptureVar

SynchronizationVar

Giriş gerilimi

Type of input voltageDC

Nominal değer (DC)24 V

“0” sinyali için-3 to +5V

“1” sinyali için+11 to +30V

Giriş akımı

for signal "1", typ.2,5 mA

Standart girişler için

— ParametrelenebilirVar; yok / 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 ms

— “0”dan “1”e, min.4 µs; for parameterization "yok"

— “0”dan “1”e, maks.20 ms

— at "1" to "0", min.4 µs; for parameterization "yok"

— at "1" to "0", max.20 ms

Kesme girişleri için

— ParametrelenebilirVar; Same as for standard inputs

Teknolojik fonksiyonlar için

— ParametrelenebilirVar; Same as for standard inputs

Kablo uzunluğu

Ekranlı, maks.1.000 m; 600 m teknolojik fonksiyonlar için; depending on input frequency, encoder ve cable quality; maks. 50 m 100 kHz

Ekransız, maks.600 m; teknolojik fonksiyonlar için: Yok

Dijital çıkışlar

Type of digital outputTransistor

integrated channels (DO)32

Current-sourcingVar; Push-pull output

Short-circuit protectionVar; electronic/thermal

Response threshold, typ.1,6 A with standard output, 0,5 A with high-speed output; see manual for details

Endüktif kapatma geriliminin sınırlandırılmasıConnector X11: -0.8 V; connector X12: L+ (-53 V)

Controlling a digital inputVar

Accuracy of pulse durationUp to ±100 ppm ±2 μs high-speed output; see manual for details

minimum pulse duration2 µs; With High Speed output

Digital output functions, parameterizable

Switching tripped by comparison valuesVar; As output signal of a high-speed counter

PWM outputVar

— Number, max.4

— Cycle duration, parameterizableVar

— ON period, min.0 %

— ON period, max.100 %

— Resolution of the duty cycle0,0036 %; For S7 analog format, min. 40 ns

Frequency outputVar

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.0,5 A; 0,1 A with high-speed output, i.e. when using a high-speed output; see manual for details

Lamba yükünde, maks.5 W; 1 W with high-speed output, i.e. when using a high-speed output; see manual for details

Load resistance range

lower limit48 Ω; 240 ohms with high-speed output, i.e. when using a high-speed output; see manual for details

upper limit12 kΩ

Çıkış gerilimi

Type of output voltageDC

“0” sinyali için, maks.1 V; With high-speed output, i.e. when using a high-speed output; see manual for details

“1” sinyali için, min.23,2 V; L+ (-0.8 V)

Çıkış akımı

“1” sinyali için nominal değer0,5 A; 0,1 A with high-speed output, i.e. when using a high-speed output, observe derating; see manual for details

for signal "1" permissible range, min.2 mA

for signal "1" permissible range, max.0,6 A; 0,12 A with high-speed output, i.e. when using a high-speed output, observe derating; see manual for details

“0” sinyali için artık akım, maks.0,5 mA

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.200 µs

“1”den “0”a, maks.500 µs; Load-dependent

Teknolojik fonksiyonlar için

— "0" to "1", max.5 µs; Depending on the output used, see additional description in manual

— "1" to "0", max.5 µs; Depending on the output used, see additional description in manual

Parallel switching of two outputs

for logic linksVar; teknolojik fonksiyonlar için: Yok

for upratingYok

for redundant control of a loadVar; teknolojik fonksiyonlar için: Yok

Anahtarlama frekansı

Omik yükte, maks.100 kHz; For high-speed output, 100 Hz for standard output

with inductive load, max.0,5 Hz; Acc. to IEC 60947-5-1, DC-13; observe derating curve

Lamba yükünde, maks.10 Hz

Total current of the outputs

Current per channel, max.0,5 A; see additional description in the manual

Current per group, max.8 A; see additional description in the manual

Current per power supply, max.4 A; 2 power supplies for her biri group, current per power supply maks. 4 A, see additional description in manual

Teknolojik fonksiyonlar için

— Current per channel, max.0,5 A; see additional description in the manual

Röle çıkışları

Röle çıkışı sayısı0

Kablo uzunluğu

Ekranlı, maks.1.000 m; 600 m teknolojik fonksiyonlar için; depending on output frequency, load, ve cable quality; maks. 50 m 100 kHz

Ekransız, maks.600 m; teknolojik fonksiyonlar için: Yok

Analog girişler

Analog giriş sayısı5; 4x for U/I, 1x for R/RTD

For current measurement4; maks.

For voltage measurement4; maks.

For resistance/resistance thermometer measurement1

permissible input voltage for voltage input (destruction limit), max.28,8 V

permissible input current for current input (destruction limit), max.40 mA

Cycle time (all channels), min.1 ms; Dependent on the parameterized interference frequency suppression; for details, see conversion procedure in manual

Technical unit for temperature measurement adjustableVar; °C/°F/K

Giriş aralıkları (nominal değerler), gerilim

0 … +10 VVar; Physical measuring range: ± 10 V

— Giriş direnci (0 … 10 V)100 kΩ

1 V to 5 VVar; Physical measuring range: ± 10 V

— Input resistance (1 V to 5 V)100 kΩ

-10 V to +10 VVar

— Input resistance (-10 V to +10 V)100 kΩ

-5 V to +5 VVar; Physical measuring range: ± 10 V

— Input resistance (-5 V to +5 V)100 kΩ

Input ranges (rated values), currents

0 … 20 mAVar; Physical measuring range: ± 20 mA

— Input resistance (0 to 20 mA)50 Ω; Plus yaklaşık 55 ohm for overvoltage protection by PTC

-20 mA to +20 mAVar

— Input resistance (-20 mA to +20 mA)50 Ω; Plus yaklaşık 55 ohm for overvoltage protection by PTC

4 mA to 20 mAVar; Physical measuring range: ± 20 mA

— Input resistance (4 mA to 20 mA)50 Ω; Plus yaklaşık 55 ohm for overvoltage protection by PTC

Input ranges (rated values), resistance thermometer

Ni 100Var; Standard/climate

— Input resistance (Ni 100)10 MΩ

Pt 100Var; Standard/climate

— Input resistance (Pt 100)10 MΩ

Input ranges (rated values), resistors

0 to 150 ohmsVar; Physical measuring range: 0... 600 ohms

— Input resistance (0 to 150 ohms)10 MΩ

0 to 300 ohmsVar; Physical measuring range: 0... 600 ohms

— Input resistance (0 to 300 ohms)10 MΩ

0 to 600 ohmsVar

— Input resistance (0 to 600 ohms)10 MΩ

Kablo uzunluğu

Ekranlı, maks.800 m; for U/I, 200 m for R/RTD

Analog çıkışlar

integrated channels (AO)2

Voltage output, short-circuit protectionVar

Cycle time (all channels), min.1 ms; Dependent on the parameterized interference frequency suppression; for details, see conversion procedure in manual

Output ranges, voltage

0 to 10 VVar

1 V to 5 VVar

-10 V to +10 VVar

Çıkış aralıkları, akım

0 … 20 mAVar

-20 mA to +20 mAVar

4 mA to 20 mAVar

Load impedance (in rated range of output)

with voltage outputs, min.1 kΩ

with voltage outputs, capacitive load, max.100 nF

with current outputs, max.500 Ω

with current outputs, inductive load, max.1 mH

Kablo uzunluğu

Ekranlı, maks.200 m

Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük

Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit

Entegrasyon süresi, parametrelenebilirVar; 2,5 / 16,67 / 20 / 100 ms, acts on all channels

Interference voltage suppression for interference frequency f1 in Hz400 / 60 / 50 / 10

Smoothing of measured values

parameterizableVar

Step: NoneVar

Step: lowVar

Step: MediumVar

Step: HighVar

Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük

Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit

Settling time

for resistive load1,5 ms

for capacitive load2,5 ms

for inductive load2,5 ms

Connection of signal encoders

for voltage measurementVar

for current measurement as 4-wire transducerVar

for resistance measurement with two-wire connectionVar

for resistance measurement with three-wire connectionVar

for resistance measurement with four-wire connectionVar

Bağlanabilir enkoderler

2 telli sensörVar

— permissible quiescent current (2-wire sensor), max.1,5 mA

Encoder signals, incremental encoder (asymmetrical)

Input voltage24 V

Input frequency, max.100 kHz

Sayma frekansı, maks.400 kHz; with quadruple evaluation

Signal filter, parameterizableVar

Incremental encoder with A/B tracks, 90° phase offsetVar

Incremental encoder with A/B tracks, 90° phase offset and zero trackVar

pulse encoderVar

pulse encoder with directionVar

pulse encoder with one impulse signal per count directionVar

Errors/accuracies

Linearity error (relative to input range), (+/-)0,1 %

Temperature error (relative to input range), (+/-)0,005 %/K

Crosstalk between the inputs, max.-60 dB

Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,05 %

Output ripple (relative to output range, bandwidth 0 to 50 kHz), (+/-)0,02 %

Linearity error (relative to output range), (+/-)0,15 %

Temperature error (relative to output range), (+/-)0,005 %/K

Crosstalk between the outputs, max.-80 dB

Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,05 %

Operational error limit in overall temperature range

Voltage, relative to input range, (+/-)0,3 %

Current, relative to input range, (+/-)0,3 %

Resistance, relative to input range, (+/-)0,3 %

Resistance thermometer, relative to input range, (+/-)Pt100 Standard: ±2 K, Pt100 Climate: ±1 K, Ni100 Standard: ±1,2 K, Ni100 Climate: ±1 K

Voltage, relative to output range, (+/-)0,3 %

Current, relative to output range, (+/-)0,3 %

Basic error limit (operational limit at 25 °C)

Voltage, relative to input range, (+/-)0,2 %

Current, relative to input range, (+/-)0,2 %

Resistance, relative to input range, (+/-)0,2 %

Resistance thermometer, relative to input range, (+/-)Pt100 Standard: ±1 K, Pt100 Climate: ±0,5 K, Ni100 Standard: ±0,6 K, Ni100 Climate: ±0,5 K

Voltage, relative to output range, (+/-)0,2 %

Current, relative to output range, (+/-)0,2 %

Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency

Series mode interference (peak value of interference < rated value of input range), min.30 dB

Common mode voltage, max.10 V

Common mode interference, min.60 dB; 400 Hz: 50 dB

Arayüzler

PROFINET arayüz sayısı1

Arayüz tipleri

RJ 45 (Ethernet)Var; X1

Port sayısı2

Dahili switchVar

Protokoller

IP protocolVar; IPv4

PROFINET IO kontrolcüsüVar

PROFINET IO cihazıVar

SIMATIC haberleşmesiVar

Açık IE haberleşmesiVar; Optionally also encrypted

Web sunucusuVar

Ortam yedekliliğiVar

Servisler

— PG/OP haberleşmesiVar

— Eşzamanlı (isochronous) modVar

— Direct data exchangeVar; Requirement: IRT ve isochronous mode (MRPD optional)

— IRTVar

— Dinamik çerçeve paketleme (DFP)Var

— PROFIenergyVar; per user program

— Önceliklendirilmiş başlatmaVar; Maks. 32 PROFINET devices

— Bağlanabilir IO cihazı sayısı, maks.128; In toplam, up to 256 distributed I/O devices can be connected via AS-i, PROFIBUS veya PROFINET

— Of which IO devices with IRT, max.64

— RT için bağlanabilir IO cihazı sayısı, maks.128

— Bunlardan hat üzerinde, maks.128

— Eşzamanlı etkinleştirilebilen/devre dışı bırakılabilen IO cihazı sayısı, maks.8; in toplam across all interfaces

— Number of IO Devices per tool, max.8

— Updating timesThe minimum value of the update time also depends on communication share set for PROFINET IO, on the number of IO devices, ve on the quantity of configured user data

Update time for IRT

— for send cycle of 250 µs250 μs to 4 ms; Note: In the case of IRT with isochronous mode, the minimum update time of 625 µs of the isochronous OB is decisive

— for send cycle of 500 µs500 μs to 8 ms; Note: In the case of IRT with isochronous mode, the minimum update time of 625 µs of the isochronous OB is decisive

— for send cycle of 1 ms1 ms to 16 ms

— for send cycle of 2 ms2 ms to 32 ms

— for send cycle of 4 ms4 ms to 64 ms

— With IRT and parameterization of "odd" send cyclesUpdate time = set "odd" send clock (any multiple of 125 µs: 375 µs, 625 µs... 3.875 µs)

Update time for RT

— for send cycle of 250 µs250 µs to 128 ms

— for send cycle of 500 µs500 µs to 256 ms

— for send cycle of 1 ms1 ms to 512 ms

— for send cycle of 2 ms2 ms to 512 ms

— for send cycle of 4 ms4 ms to 512 ms

Servisler

— PG/OP haberleşmesiVar

— Eşzamanlı (isochronous) modYok

— IRTVar

— Dinamik çerçeve paketleme (DFP)Yok

— PROFIenergyVar; per user program

— Önceliklendirilmiş başlatmaVar

— Paylaşımlı cihazVar

— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.4

— activation/deactivation of I-devicesVar; per user program

— Varlık yönetimi kaydıVar; per user program

RJ 45 (Ethernet)

100 MbpsVar

Otomatik anlaşma (autonegotiation)Var

Otomatik çaprazlama (autocrossing)Var

Industrial Ethernet status LEDVar

Bağlantı sayısı

Number of connections, max.128; via dahili interfaces of the CPU ve connected CPs / CMs

Number of connections reserved for ES/HMI/web10

Number of connections via integrated interfaces88

Number of S7 routing paths16

Yedeklilik modu

PROFINET sistem yedekliliği (S2)Yok

PROFINET sistem yedekliliği (R1)Yok

H-Sync forwardingVar

Ortam yedekliliği

— Media redundancyonly via 1st interface (X1)

— MRPVar; MRP Automanager according to IEC 62439-2 Edition 2,0, MRP Manager; MRP Client

— MRP ara bağlantısı, destekleniyorVar; as MRP ring node according to IEC 62439-2 Edition 3,0

— MRPDVar; Requirement: IRT

— Switchover time on line break, typ.200 ms; For MRP, bumpless for MRPD

— Number of stations in the ring, max.50

SIMATIC haberleşmesi

PG/OP communicationVar; encryption with TLS V1.3 pre-selected

S7 yönlendirmeVar

S7 communication, as serverVar

S7 communication, as clientVar

İş başına kullanıcı verisi, maks.See online help (S7 communication, user data size)

Açık IE haberleşmesi

TCP/IPVar

— Veri uzunluğu, maks.64 kB

— several passive connections per port, supportedVar

ISO-on-TCP (RFC1006)Var

— Veri uzunluğu, maks.64 kB

UDPVar

— Veri uzunluğu, maks.2 kB; 1.472 bytes for UDP broadcast

— UDP multicastVar; Maks. 5 multicast circuits

DHCPVar

DNSVar

SNMPVar

DCPVar

LLDPVar

EncryptionVar; Optional

Web sunucusu

HTTPVar; Standard ve user pages

HTTPSVar; Standard ve user pages

OPC UA

Çalışma zamanı lisansı gerekirVar; "Small" license required

OPC UA ClientVar

— Uygulama kimlik doğrulamasıVar

— Security policiesAvailable security policies: Yok, Basic128Rsa15, Basic256Rsa15, Basic256Sha256

— Kullanıcı kimlik doğrulaması"anonymous" veya by user name & password

— Number of connections, max.4

— Number of nodes of the client interfaces, recommended max.1.000

— Number of elements for one call of OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, max.300

— Number of elements for one call of OPC_UA_NameSpaceGetIndexList, max.20

— Number of elements for one call of OPC_UA_MethodGetHandleList, max.100

— Number of simultaneous calls of the client instructions for session management, per connection, max.1

— Number of simultaneous calls of the client instructions for data access, per connection, max.5

— Number of registerable nodes, max.5.000

— Number of registerable method calls of OPC_UA_MethodCall, max.100

— Number of inputs/outputs when calling OPC_UA_MethodCall, max.20

OPC UA sunucusuVar; Data access (read, write, subscribe), method call, custom address space

— Uygulama kimlik doğrulamasıVar

— Security policiesAvailable security policies: Yok, Basic128Rsa15, Basic256Rsa15, Basic256Sha256

— Kullanıcı kimlik doğrulaması"anonymous" veya by user name & password

— GDS support (certificate management)Var

— Oturum sayısı, maks.32

— Number of accessible variables, max.50.000

— Number of registerable nodes, max.10.000

— Oturum başına abonelik sayısı, maks.20

— Örnekleme aralığı, min.100 ms

— Yayınlama aralığı, min.500 ms

— Sunucu metodu sayısı, maks.20

— Number of inputs/outputs per server method, max.20

— İzlenen öğe sayısı, önerilen maks.1.000; for 1 s sampling interval ve 1 s send interval

— Sunucu arayüzü sayısı, maks.10 of her biri "Server interfaces" / "Companion specification" type ve 20 of the type "Reference namespace"

— Kullanıcı tanımlı sunucu arayüzleri için düğüm sayısı, maks.1.000

Alarms and ConditionsVar

— Number of program alarms100

— Number of alarms for system diagnostics50

Diğer protokoller

MODBUSVar; MODBUS TCP

Isochronous mode

EquidistanceVar

S7 message functions

Number of login stations for message functions, max.32

Program alarmsVar

Number of configurable program messages, max.5.000; Program messages are generated by the "Program_Alarm" block, ProDiag veya GRAPH

Number of loadable program messages in RUN, max.2.500

Number of program alarms600

Number of alarms for system diagnostics100

Number of alarms for motion technology objects80

Test commissioning functions

Joint commission (Team Engineering)Var; Parallel online access possible for up to 5 engineering systems

Status blockVar; Up to 8 simultaneously (in toplam across all ES clients)

Single stepYok

Number of breakpoints8

Durum/kontrol

Durum/kontrol değişkeniVar

DeğişkenlerInputs/outputs, memory bits, DBs, distributed I/Os, timers, counters

— of which status variables, max.200; per job

— of which control variables, max.200; per job

Zorlama (force)

Zorlama (force)Var

Forcing, variablesPeripheral inputs/outputs

Number of variables, max.200

Tanılama arabelleği

MevcutVar

Number of entries, max.1.000

— of which powerfail-proof500

İzlemeler (trace)

Yapılandırılabilir izleme sayısı4; Up to 512 KB of data per trace are possible

Alarms

Diagnostic alarmVar

Hardware interruptVar

Diagnoses

Monitoring the supply voltageVar

Wire breakVar; for analog inputs/outputs, see description in manual

Short-circuitVar; for analog outputs, see description in manual

A/B transition error at incremental encoderVar

Tanılama gösterge LED’i

RUN/STOP LED’iVar

ERROR LED’iVar

MAINT LED’iVar

STOP ACTIVE LEDVar

Monitoring of the supply voltage (PWR-LED)Var

Channel status displayVar

for channel diagnosticsVar; For analog inputs/outputs

Connection display LINK TX/RXVar

Supported technology objects

Motion ControlVar; Note: The number of technology objects affects the cycle time of the PLC program; selection guide via the TIA Selection Tool

Number of available Motion Control resources for technology objects800

— per speed-controlled axis40

— per positioning axis80

— per synchronous axis160

— per external encoder80

— per output cam20

— per cam track160

— per probe40

— Number of positioning axes at motion control cycle of 4 ms (typical value)5

— Number of positioning axes at motion control cycle of 8 ms (typical value)10

PID_CompactVar; Universal PID controller with dahili optimization

PID_3StepVar; PID controller with dahili optimization for valves

PID-TempVar; PID controller with dahili optimization for temperature

High-speed counterVar

Entegre fonksiyonlar

Sayıcı sayısı6

Sayma frekansı, maks.400 kHz; with quadruple evaluation

Counting functions

Continuous countingVar

Counter response parameterizableVar

Hardware gate via digital inputVar

Software gateVar

Event-controlled stopVar

Synchronization via digital inputVar

Counting range, parameterizableVar

Comparator

— Number of comparators2; per count channel; see manual for details

— Direction dependencyVar

— Can be changed from user programVar

Position detection

Incremental acquisitionVar

Suitable for S7-1500 Motion ControlVar

Measuring functions

Measuring time, parameterizableVar

Dynamic measurement period adjustmentVar

Number of thresholds, parameterizable2

Measuring range

— Frequency measurement, min.0,04 Hz

— Frequency measurement, max.400 kHz; with quadruple evaluation

— Cycle duration measurement, min.2,5 µs

— Cycle duration measurement, max.25 s

Accuracy

— Frequency measurement100 ppm; depending on measuring interval ve signal evaluation

— Cycle duration measurement100 ppm; depending on measuring interval ve signal evaluation

— Velocity measurement100 ppm; depending on measuring interval ve signal evaluation

Dijital girişlerde potansiyel ayrımı

Kanallar arasıYok

Kanallar arası, grup başına16

Dijital çıkışlarda potansiyel ayrımı

Kanallar arasıYok

Kanallar arası, grup başına16

Potential separation channels

between the channels and backplane busVar

Between the channels and load voltage L+Yok

Isolation

Isolation tested with707 V DC (type test)

Standartlar, onaylar, sertifikalar

Recycler Guide availableVar

Ekolojik ayak izi

Çevresel ürün beyanıVar

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]199 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]71,5 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]135 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-7.34 kg

Security

PROFINET Security Class1

Çalışma ortam sıcaklığı

Yatay montaj, min.-25 °C; Yok condensation

Yatay montaj, maks.60 °C; note derating data for onboard I/O in the manual. Display: 50 °C, an operating temperature of typically 50 °C, the display is switched off

Dikey montaj, min.-25 °C; Yok condensation

Dikey montaj, maks.40 °C; note derating data for onboard I/O in the manual. Display: 40 °C, an operating temperature of typically 40 °C, the display is switched off

Depolama/taşıma ortam sıcaklığı

min.-40 °C

maks.70 °C

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual

Programlama dili

— LADVar

— FBDVar

— STLVar

— SCLVar

— GRAPHVar

Know-how koruması

Kullanıcı programı/şifre korumasıVar

Kopya korumasıVar

Blok korumasıVar

Erişim koruması

Gizli yapılandırma verisinin korunmasıVar

Password for displayVar

Koruma seviyesi: yazma korumasıVar

Koruma seviyesi: okuma/yazma korumasıVar

Koruma seviyesi: tam korumaVar

Çevrim süresi izleme

lower limitadjustable minimum cycle time

upper limitadjustable maximum cycle time

Ölçüler

Genişlik110 mm

Yükseklik147 mm

Derinlik129 mm

Ağırlık

Ağırlık, yaklaşık1.360 g

Aksesuarlar 61

Siemens 6ES7512-1CK01-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6ES7972-0AB01-0XA0	Aksesuar · Repeater bus components
3SK1122-2AB40	Aksesuar · Safety relays
6ES7193-6SC20-1AM0	Aksesuar · Accessories
6ES7972-0BB70-0XA0	Aksesuar · PROFIBUS connector
6ES7972-0AA02-0XA0	Aksesuar · Repeater bus components
6ES7193-6PA00-0AA0	Aksesuar · spare part
6ES7193-6LR10-0AA0	Aksesuar · label
6ES7193-6CP73-2AA0	Aksesuar · label
6ES7193-6CP72-2AA0	Aksesuar · label
6ES7193-6CP71-2AA0	Aksesuar · label
6ES7193-6CP63-2MA0	Aksesuar · label
6ES7193-6CP62-2MA0	Aksesuar · label
6ES7193-6CP52-2MC0	Aksesuar · label
6ES7193-6CP51-2MC0	Aksesuar · label
6ES7193-6CP81-2AB0	Aksesuar · label
6ES7193-6CP41-2MB0	Aksesuar · label
6ES7193-6CP12-2MT0	Aksesuar · label
6ES7193-6CP11-2MT0	Aksesuar · label
6ES7193-6CP10-2MT0	Aksesuar · label
6ES7193-6CP04-2MA0	Aksesuar · label
6ES7193-6CP03-2MA0	Aksesuar · label
6ES7193-6CP02-2MA0	Aksesuar · label
6ES7193-6CP01-2MA0	Aksesuar · label
6ES7193-6CP13-2MT0	Aksesuar · label
6ES7193-6LR10-0AG0	Aksesuar · label
6ES7193-6CP00-2MA0	Aksesuar · label
6ES7193-6LF30-0AW0	Aksesuar · label
6ES7193-6LA10-0AG0	Aksesuar · label
6ES7193-6LA10-0AA0	Aksesuar · label
6ES7193-6EH00-1AA0	Aksesuar · spare part
6ES7193-6EF00-1AA0	Aksesuar · spare part
6ES7193-6CP86-2AC0	Aksesuar · label
6ES7193-6CP85-2AC0	Aksesuar · label
6ES7193-6CP84-2AC0	Aksesuar · label
6ES7193-6CP83-2AB0	Aksesuar · label
6ES7193-6CP82-2AB0	Aksesuar · label
6ES7954-8LC03-0AA0	Yedek parça · Memory card
6ES7954-8LE03-0AA0	Yedek parça · Memory card
6ES7954-8LF03-0AA0	Yedek parça · Memory card
6ES7954-8LT03-0AA0	Yedek parça · Memory card
6ES7954-8LP03-0AA0	Yedek parça · Memory card
6ES7954-8LL03-0AA0	Yedek parça · Memory card
6ES7193-6MR00-0AA0	Zorunlu ek ürün · Mounting rail
6ES7193-6MR00-0BA0	Zorunlu ek ürün · Mounting rail
6ES7193-6MR00-0CA0	Zorunlu ek ürün · Mounting rail
6ES7193-6MR00-0DA0	Zorunlu ek ürün · Mounting rail
6ES7193-6AF00-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AG00-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AM00-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AG20-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AP00-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AP20-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AP40-0AA0	Zorunlu ek ürün · BusAdapter
6ES7954-8LT04-0AA0	Zorunlu ek ürün · Memory card
6ES7954-8LP04-0AA0	Zorunlu ek ürün · Memory card
6ES7954-8LL04-0AA0	Zorunlu ek ürün · Memory card
6ES7954-8LF04-0AA0	Zorunlu ek ürün · Memory card
6ES7954-8LE04-0AA0	Zorunlu ek ürün · Memory card
6ES7193-6AR00-0AA0	Zorunlu ek ürün · BusAdapter
6ES7193-6AG40-0AA0	Zorunlu ek ürün · BusAdapter
6ES7954-8LC04-0AA0	Zorunlu ek ürün · Memory card

İlgili Ürünler

SKU #YLSE7XSY2HLF5EC

Detayları Gör

Siemens

1FN3050-2NE00-0FA3

MFR #1FN3050-2NE00-0FA3

SKU #YLSMSUG5AP3INVD

Detayları Gör

Siemens

1FN3100-0TB00-1..0

MFR #1FN3100-0TB00-1..0

SKU #YLSTD7J4JZ8UCBX

Detayları Gör

Siemens

1FN3002-0TK03-1AF0

MFR #1FN3002-0TK03-1AF0

SKU #YLS7VTGYJAP381B

Detayları Gör

Siemens

1FN3050-1ND00-0HA3

MFR #1FN3050-1ND00-0HA3

MFR #ZCUKQ25-50D

SKU #YLSQ684QXTNN958

İlgili Aramalar

Siemens 6ES7512-1CK01-0AB0 fiyatSiemens 6ES7512-1CK01-0AB0 teklif alSiemens 6ES7512-1CK01-0AB0 satın al6ES7512-1CK01-0AB0 fiyat6ES7512-1CK01-0AB0 stok durumuSiemens yedek parçaSiemens 6ES7512-1CK01-0AB0 muadilSiemens 6ES7512-1CK01-0AB0 teknik özellikler

Çerez Kullanımı

Siemens 6ES7512-1CK01-0AB0

Ürün Hakkında

Siemens 6ES7512-1CK01-0AB0

Teknik Özellikler

Aksesuarlar 61

İlgili Ürünler

1FN3003-0PB02-0AA3

1FN3003-0PB03-0AA3

1FN3003-0PB04-0BA3

1FN3003-0PB05-0BA3

1FN3050-0TB00-1..0

1FN3050-2NE00-0EA3

1FN3050-2NE00-0FA3

1FN3100-0TB00-1..0

1FN3002-0TK03-1AF0

1FN3050-1ND00-0HA3

Öne Çıkan Ürünler

BC8M12

AR30-N02E-1Z-B

SY5420-5DZ-01

NCDJ2L10-300-B

NCDGFN25-0100

AC40B-N04G-RZ-B F/R COMBO MODULAR

MTS32-150M

MDBB63-100Z

VQC2101R-51

ZCUKQ25-50D

İlgili Aramalar
