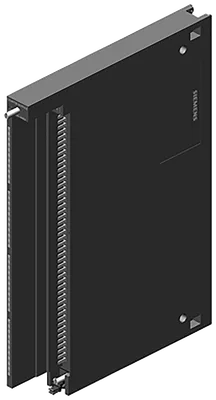

Siemens 6ES7450-1AP01-0AE0
SIMATIC S7-400, fonksiyon modül FM 450-1 için counter fonksiyon ile 2 channels incl. configuration package on CD
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V; Dynamic 18,5 V
İzin verilen aralık, üst sınır (DC)28,8 V; dynamic 30,2 V
from backplane bus 5 V DC, max.300 mA
5 VVar; 5,2 V ±2 %
Short-circuit protectionVar
Ürün Hakkında
SIMATIC S7-400, fonksiyon modül FM 450-1 için counter fonksiyon ile 2 channels incl. configuration package on CD
Siemens 6ES7450-1AP01-0AE0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Auxiliary voltage 1L+, load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V; Dynamic 18,5 V
İzin verilen aralık, üst sınır (DC)28,8 V; dynamic 30,2 V
Giriş akımı
from load voltage 1L+ (without load), max.50 mA
from load voltage 2L+ (without load), max.60 µA
from backplane bus 5 V DC, max.300 mA
5 V encoder supply
5 VVar; 5,2 V ±2 %
Short-circuit protectionVar
Output current, max.300 mA
24 V enkoder beslemesi
24 VVar; 1L+ (-3 V)
Short-circuit protectionVar
Output current, max.300 mA
Güç kaybı
Güç kaybı, tipik6 W
Dijital girişler
Dijital giriş sayısı6
Functions1 for gate start, 1 for gate stop, 1 for setting the counter
Giriş gerilimi
“0” sinyali için-28.8... +5V
“1” sinyali için+11 to +28.8V
Giriş akımı
for signal "1", typ.9 mA
Input delay (for rated value of input voltage)
Input frequency (with a time delay of 0.1 ms), max.200 kHz
Standart girişler için
— ParametrelenebilirVar
— “0”dan “1”e, maks.2,5 µs; ≥ 2,5 µs (200 kHz); ≤ 25 µs (20 kHz)
Dijital çıkışlar
Dijital çıkış sayısı4
Short-circuit protectionVar; Clocked electronically
Endüktif kapatma geriliminin sınırlandırılması2L+ (-39 V)
Çıkış gerilimi
“0” sinyali için, maks.3 V
“1” sinyali için, min.2L+ (-1,5 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A; Res. / P.D. 5 W tungsten 24 V DC
for signal "1" permissible range for 0 to 60 °C, min.5 mA
for signal "1" permissible range for 0 to 60 °C, max.0,6 A
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.300 µs
Bağlanabilir enkoderler
Incremental encoder (symmetrical)Var; With 2 pulse trains offset by 90°
Incremental encoder (asymmetrical)Var
24 V initiatorVar
24 V directional elementVar; 1 pulse train, 1 direction level
Interrupts/diagnostics/status information
Status indicatorVar; 14 green LEDs for status of CR, DIR, inputs ve outputs
Diagnostics functionVar
Alarms
Diagnostic alarmVar; Parameterizable
Hardware interruptVar; Parameterizable
Diagnoses
Diagnostic information readableVar
Tanılama gösterge LED’i
internal fault INTF (red)Var
external fault EXTF (red)Var
Status indicator digital input (green)Var
Status indicator digital output (green)Var
Counter
Number of counter inputs2; 32 bit veya ±31 bit
Counter input 5 V
TypeRS 422
terminating resistor220 Ω
Differential input voltagemin. 0,5 V
Sayma frekansı, maks.500 kHz
Counter input 24 V
Input voltage for signal "0"-30 to +5 V
Input voltage for signal "1"+11 to +30V
Input current for signal "1", typ.9 mA
Sayma frekansı, maks.200 kHz
Minimum pulse width≥ 2,5 µs (200 kHz); ≥ 25 µs (20 kHz) (parameterizable)
Dijital girişlerde potansiyel ayrımı
between the channels and backplane busVar; Optocoupler
Dijital çıkışlarda potansiyel ayrımı
between the channels and backplane busVar; Optocoupler
Potential separation counter
between the channels and backplane busVar; Optocoupler
Isolation
Isolation tested with500 V
Connection method
required front connector1x 48-pin

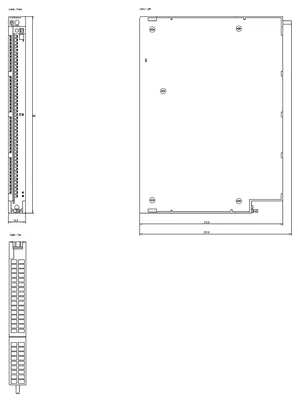

Ölçüler
Genişlik25 mm
Yükseklik290 mm
Derinlik210 mm
Ağırlık
Ağırlık, yaklaşık650 g
Aksesuarlar 1
Siemens 6ES7450-1AP01-0AE0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 9MC0110-1EG00-0AA3 | Servis · Box PC |
