Siemens 6ES7432-1HF00-0AB0
SIMATIC S7-400, analog çıkış SM 432, izoleli 8 AO; resolution 13 bit, U/I
Nominal değer (DC)24 V
Ters polarite korumasıVar
from backplane bus 5 V DC, max.150 mA
Güç kaybı, tipik9 W
Analog çıkış sayısı8
Voltage output, short-circuit protectionVar
Ürün Hakkında

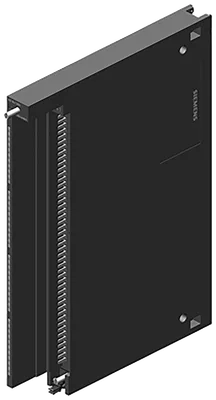

SIMATIC S7-400, analog çıkış SM 432, izoleli 8 AO; resolution 13 bit, U/I
Siemens 6ES7432-1HF00-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Yük gerilimi L+
Nominal değer (DC)24 V
Ters polarite korumasıVar
Giriş akımı
from supply and load voltage L+ (without load), max.200 mA; rated load: maks. 400 mA
from backplane bus 5 V DC, max.150 mA
Güç kaybı
Güç kaybı, tipik9 W
Analog çıkışlar
Analog çıkış sayısı8
Voltage output, short-circuit protectionVar
Voltage output, short-circuit current, max.30 mA
Current output, no-load voltage, max.19 V
Output ranges, voltage
0 to 10 VVar
1 V to 5 VVar
-10 V to +10 VVar
Çıkış aralıkları, akım
0 … 20 mAVar
-20 mA to +20 mAVar
4 mA to 20 mAVar
Connection of actuators
for voltage output two-wire connectionVar; possible, without compensation of the line resistances
for voltage output four-wire connectionVar; possible
for current output two-wire connectionVar; possible
Load impedance (in rated range of output)
with voltage outputs, min.1 kΩ
with voltage outputs, capacitive load, max.1 µF
with current outputs, max.500 Ω; 600 ohms if common-mode-voltage reduced to <1 V
Kablo uzunluğu
Ekranlı, maks.200 m
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.13 bit
Dönüşüm süresi (kanal başına)420 µs; 420 µs in the ranges 1 to 5 V ve 4 to 20 mA; 300 µs in all ranges
Settling time
for resistive load0,1 ms
for capacitive load3,5 ms
for inductive load0,5 ms
Operational error limit in overall temperature range
Voltage, relative to output range, (+/-)0,5 %; ±10 V, 0 to 10 V, 1 to 5 V
Current, relative to output range, (+/-)1 %; ±20 mA, 4 to 20 mV
Basic error limit (operational limit at 25 °C)
Voltage, relative to output range, (+/-)0,5 %; ±10 V, 0 to 10 V, 1 to 5 V
Current, relative to output range, (+/-)0,5 %; ±20 mA, 0 to 20 mA
Interrupts/diagnostics/status information
Diagnostics functionYok
Potential separation analog outputs
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Var
Isolation
Isolation tested with2.120 V DC between bus ve L+/M; 2.120 V DC between bus ve analog section; 500 V DC between bus ve local ground; 500 V DC between analog section ve L+/M; 2.120 V DC between analog section ve local ground; 2.120 V DC between L+/M ve local ground

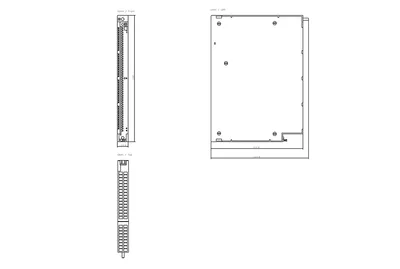

Ölçüler
Genişlik25 mm
Yükseklik290 mm
Derinlik210 mm
Ağırlık
Ağırlık, yaklaşık650 g
Aksesuarlar 1
Siemens 6ES7432-1HF00-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 9MC0110-1EG00-0AA3 | Servis · Box PC |
