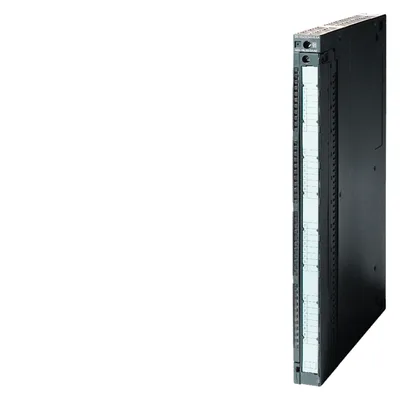

Siemens 6ES7422-7BL00-0AB0
SIMATIC S7-400, digital output SM 422, isolated 32 DO; 24 V DC, 0.5 A with 0.15 ms output delay, diagnostics
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.200 mA
Güç kaybı, tipik8 W
Dijital çıkış sayısı32
Ürün Hakkında
SIMATIC S7-400, digital output SM 422, isolated 32 DO; 24 V DC, 0.5 A with 0.15 ms output delay, diagnostics
Siemens 6ES7422-7BL00-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Yük gerilimi L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from load voltage L+ (without load), max.120 mA
from backplane bus 5 V DC, max.200 mA
Güç kaybı
Güç kaybı, tipik8 W
Dijital çıkışlar
Dijital çıkış sayısı32
Short-circuit protectionVar; Clocked electronically
Response threshold, typ.0,75 to 1,5 A
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-45 V)
Controlling a digital inputVar; possible
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, min.5 mA
for signal "1" permissible range, max.600 A
“0” sinyali için artık akım, maks.0,5 mA
Parallel switching of two outputs
for upratingVar; possible (only outputs of the same group)
for redundant control of a loadVar; possible (only outputs of the same group)
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.2 Hz
with inductive load (acc. to IEC 60947-5-1, DC13), max.2 Hz
Lamba yükünde, maks.2 Hz
Tüm montaj konumları
— 40 °C’ye kadar, maks.4 A
— up to 60 °C, max.2 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar; Parameterizable
Alarms
Diagnostic alarmVar; Parameterizable
Hardware interruptVar; Parameterizable
Diagnoses
Diagnostic information readableVar
Wire breakVar; <0,15 mA
Short-circuitVar; > 1 A (tipik)
Tanılama gösterge LED’i
internal fault INTF (red)Var
external fault EXTF (red)Var
Status indicator digital output (green)Var
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıVar
Kanallar arası, grup başına8
between the channels and backplane busVar
Isolation
Isolation tested with500 V DC
Ölçüler
Genişlik25 mm
Yükseklik290 mm
Derinlik210 mm
Ağırlık
Ağırlık, yaklaşık600 g
Aksesuarlar 1
Siemens 6ES7422-7BL00-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 9MC0110-1EG00-0AA3 | Servis · Box PC |
