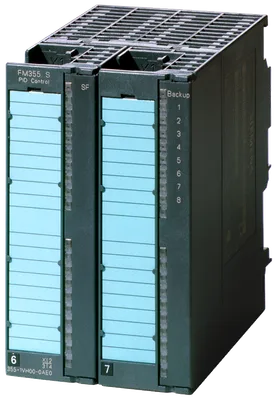

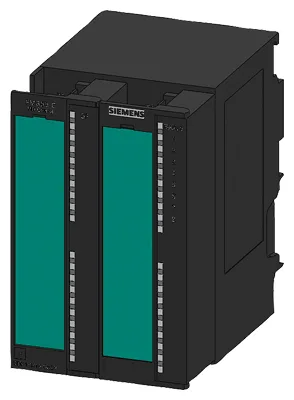

Siemens 6ES7355-1VH10-0AE0
***yedek parça*** SIMATIC S7-300, kontrol ünitesi FM 355 S, 4 channels, step ve pulse, 4 AI+8 DI+8 DO incl. multi-language configuration package, manuel ve Getting Started (de, en, fr, it) on CD-ROM
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.75 mA; tipik 50 mA
Güç kaybı, tipik5,5 W
Power loss, max.6,9 W
Ürün Hakkında
***yedek parça*** SIMATIC S7-300, kontrol ünitesi FM 355 S, 4 channels, step ve pulse, 4 AI+8 DI+8 DO incl. multi-language configuration package, manuel ve Getting Started (de, en, fr, it) on CD-ROM
Siemens 6ES7355-1VH10-0AE0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Yük gerilimi L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from load voltage L+ (without load), max.270 mA; tipik 220 mA
from backplane bus 5 V DC, max.75 mA; tipik 50 mA
Güç kaybı
Güç kaybı, tipik5,5 W
Power loss, max.6,9 W
Dijital girişler
Dijital giriş sayısı8
Input characteristic curve in accordance with IEC 61131, type 2Var
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için13 to 30V
Giriş akımı
for signal "1", typ.7 mA
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Dijital çıkışlar
Dijital çıkış sayısı8
Short-circuit protectionVar; Electronic
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-1.5 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit240 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-2.5 V)
Çıkış akımı
“1” sinyali için nominal değer100 mA
for signal "1" permissible range for 0 to 60 °C, min.5 mA
for signal "1" permissible range for 0 to 60 °C, max.150 mA
“0” sinyali için artık akım, maks.0,5 mA
Parallel switching of two outputs
for logic linksVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.100 Hz
Tüm montaj konumları
— up to 60 °C, max.400 mA
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Analog girişler
Analog giriş sayısı4
permissible input voltage for voltage input (destruction limit), max.30 V
permissible input current for current input (destruction limit), max.40 mA
Giriş aralıkları
GerilimVar
CurrentVar
ThermocoupleVar
Resistance thermometerVar
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VVar
— Giriş direnci (0 … 10 V)100 kΩ
-1.75 V to +11.75 VVar
— Input resistance (-1.75 V to +11.75 V)100 kΩ
-80 mV to +80 mVVar
— Input resistance (-80 mV to +80 mV)10 MΩ
Input ranges (rated values), currents
0 … 20 mAVar
— Input resistance (0 to 20 mA)50 Ω
0 to 23.5 mAVar
— Input resistance (0 to 23.5 mA)50 Ω
-3.5 mA to +23.5 mAVar
— Input resistance (-3.5 mA to +23.5 mA)50 Ω
4 mA to 20 mAVar
— Input resistance (4 mA to 20 mA)50 Ω
Input ranges (rated values), thermocouples
type BVar
— Input resistance (Type B)10 MΩ
Type JVar
— Input resistance (type J)10 MΩ
Type KVar
— Input resistance (Type K)10 MΩ
Type RVar
— Input resistance (Type R)10 MΩ
Type SVar
— Input resistance (Type S)10 MΩ
Input ranges (rated values), resistance thermometer
Pt 100Var
— Input resistance (Pt 100)10 MΩ
Temperature compensation
— internal temperature compensationVar
— external temperature compensation with Pt100Var
Characteristic linearization
ParameterizableVar
— for thermocouplesType B, J, K, R, S
— for resistance thermometerPt100 (standard)
Kablo uzunluğu
Ekranlı, maks.200 m; 50 m 80 mV ve thermocouples
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.14 bit; 12 bit veya 14 bit, parameterizable
Connection of signal encoders
for voltage measurementVar
for current measurement as 4-wire transducerVar
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)0,6 %; ±0,6 to ±1%
Current, relative to input range, (+/-)0,6 %; ±0,6 to ±1%
Resistance thermometer, relative to input range, (+/-)0,6 %; ±0,6 to ±1%
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,4 %; 80 mV: ±0,6 %; 250 to 1.000 mV: ±0,4 %; 2,5 to 10 V: ±0,6 %; 3,2 to 20 mA: ±0,5 %
Current, relative to input range, (+/-)0,4 %; ±0,4 to ±0,6 %
Resistance thermometer, relative to input range, (+/-)0,4 %; ±0,4 to ±0,6 %
Interrupts/diagnostics/status information
Substitute values connectableVar; Parameterizable
Control technology
Number of closed-loop controllers4
Potential separation controller
Kanallar arasıYok
between the channels and backplane busVar; Optocoupler
Isolation
Isolation tested with500 V DC
Connection method
required front connector2x 20-pin

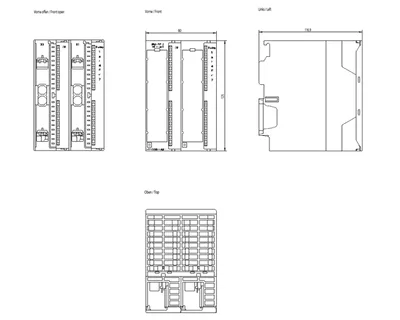

Ölçüler
Genişlik80 mm
Yükseklik125 mm
Derinlik120 mm
Ağırlık
Ağırlık, yaklaşık470 g
Aksesuarlar 2
Siemens 6ES7355-1VH10-0AE0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7392-1AJ00-0AA0 | Aksesuar · Connection plug | |
| 6ES7392-1BJ00-0AA0 | Aksesuar · Connection plug |
