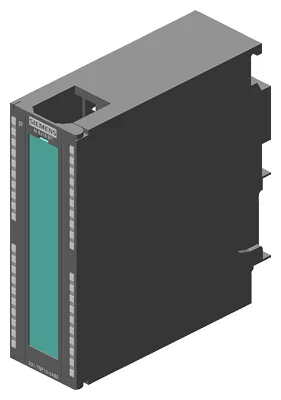

Siemens 6ES7331-7NF10-0AB0
***spare part*** SIMATIC S7-300, analog input SM 331, isolated, 8 AI; +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA, 16 bit, single-point grounding (60 V common), 4-channel operation: 10 ms, 8-channel operation: 23-95 ms, 1x 40-pole
Isochronous modeYok
Nominal değer (DC)24 V
Ters polarite korumasıVar
from backplane bus 5 V DC, max.100 mA
Güç kaybı, tipik3 W
Analog giriş sayısı8
Ürün Hakkında
***spare part*** SIMATIC S7-300, analog input SM 331, isolated, 8 AI; +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA, 16 bit, single-point grounding (60 V common), 4-channel operation: 10 ms, 8-channel operation: 23-95 ms, 1x 40-pole
Siemens 6ES7331-7NF10-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Product function
Isochronous modeYok
Yük gerilimi L+
Nominal değer (DC)24 V
Ters polarite korumasıVar
Giriş akımı
from load voltage L+ (without load), max.200 mA
from backplane bus 5 V DC, max.100 mA
Güç kaybı
Güç kaybı, tipik3 W
Analog girişler
Analog giriş sayısı8
permissible input voltage for voltage input (destruction limit), max.75 V; 35 V continuous, 75 V for maks. 1 s (mark to space ratio 1:20)
permissible input current for current input (destruction limit), max.40 mA
Giriş aralıkları
GerilimVar
CurrentVar
ThermocoupleYok
Resistance thermometerYok
ResistanceYok
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VYok
1 V to 5 VVar
— Input resistance (1 V to 5 V)10 MΩ
1 V to 10 VYok
-1 V to +1 VYok
-10 V to +10 VVar
— Input resistance (-10 V to +10 V)10 MΩ
-2.5 V to +2.5 VYok
-250 mV to +250 mVYok
-5 V to +5 VVar
— Input resistance (-5 V to +5 V)10 MΩ
-50 mV to +50 mVYok
-500 mV to +500 mVYok
-80 mV to +80 mVYok
Input ranges (rated values), currents
0 … 20 mAVar
— Input resistance (0 to 20 mA)250 Ω
-10 mA to +10 mAYok
-20 mA to +20 mAVar
— Input resistance (-20 mA to +20 mA)250 Ω
-3.2 mA to +3.2 mAYok
4 mA to 20 mAVar
— Input resistance (4 mA to 20 mA)250 Ω
Input ranges (rated values), thermocouples
Type BYok
Type CYok
Type EYok
Type JYok
Type KYok
Type LYok
Type NYok
Type RYok
Type SYok
Type TYok
Type UYok
Type TXK/TXK(L) to GOSTYok
Input ranges (rated values), resistance thermometer
Cu 10Yok
Ni 100Yok
Ni 1000Yok
LG-Ni 1000Yok
Ni 120Yok
Ni 200Yok
Ni 500Yok
Pt 100Yok
Pt 1000Yok
Pt 200Yok
Pt 500Yok
Input ranges (rated values), resistors
0 to 150 ohmsYok
0 to 300 ohmsYok
0 to 600 ohmsYok
0 to 6000 ohmsYok
Kablo uzunluğu
Ekranlı, maks.200 m
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit; Unipolar: 15/15/15/15 bit; bipolar: 15 bit + sign/15 bit + sign/15 bit + sign/15 bit + sign
Entegrasyon süresi, parametrelenebilirVar; 23 / 72 / 83 / 95 ms
Basic conversion time (ms)10 ms (4-channel mode); 95/83/72/23 ms (8-channel mode)
Interference voltage suppression for interference frequency f1 in Hz400 / 60 / 50 Hz, combinations of 400, 60, 50 Hz
Connection of signal encoders
for voltage measurementVar
for current measurement as 2-wire transducerVar; with external transmitter, current supply; possible with separate supply for transmitter
for current measurement as 4-wire transducerVar
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)0,1 %
Current, relative to input range, (+/-)0,1 %
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,05 %
Current, relative to input range, (+/-)0,05 %
Interrupts/diagnostics/status information
Diagnostics functionVar; Parameterizable
Alarms
Diagnostic alarmVar; Parameterizable
Limit value alarmVar; Parameterizable all channels (end of cycle interrupt is also supported across modules)
Hardware interruptVar; Parameterizable, channels 0 to 7 (on exceeding limit value), end of cycle
Diagnoses
Diagnostic information readableVar
Tanılama gösterge LED’i
Group error SF (red)Var
Potential separation analog inputs
Kanallar arasıVar
Kanallar arası, grup başına2
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with500 V AC
Connection method
required front connector40-pin

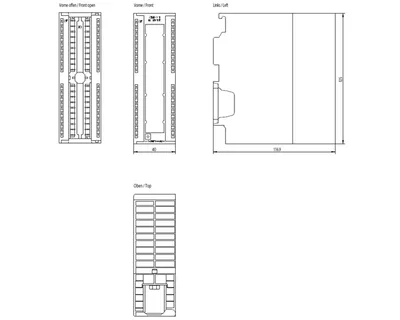

Ölçüler
Genişlik40 mm
Yükseklik125 mm
Derinlik117 mm
Ağırlık
Ağırlık, yaklaşık272 g
Aksesuarlar 2
Siemens 6ES7331-7NF10-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7392-1AM00-0AA0 | Aksesuar · Connection plug | |
| 6ES7392-1BM01-0AA0 | Aksesuar · Connection plug |
