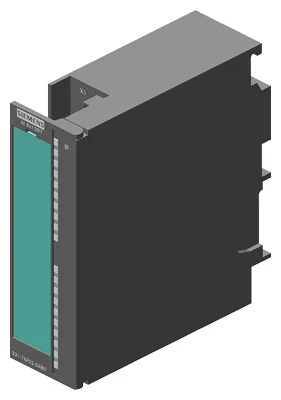

Siemens 6ES7331-7KF02-0AB0
***yedek parça*** SIMATIC S7-300, analog giriş SM 331, izoleli, 8 AI, resolution 9/12/14 bits, U/I/thermocouple/resistor, alarm, diagnostics, 1x 20-pole removing/inserting ile active backplane bus
Isochronous modeYok
Nominal değer (DC)24 V
Ters polarite korumasıVar
from backplane bus 5 V DC, max.50 mA
Güç kaybı, tipik1 W
Analog giriş sayısı8
Ürün Hakkında
***yedek parça*** SIMATIC S7-300, analog giriş SM 331, izoleli, 8 AI, resolution 9/12/14 bits, U/I/thermocouple/resistor, alarm, diagnostics, 1x 20-pole removing/inserting ile active backplane bus
Siemens 6ES7331-7KF02-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Product function
Isochronous modeYok
Yük gerilimi L+
Nominal değer (DC)24 V
Ters polarite korumasıVar
Giriş akımı
from load voltage L+ (without load), max.30 mA
from backplane bus 5 V DC, max.50 mA
Güç kaybı
Güç kaybı, tipik1 W
Analog girişler
Analog giriş sayısı8
For resistance measurement4
permissible input voltage for voltage input (destruction limit), max.20 V; continuous; 75 V for maks. 1 s (mark to space ratio 1:20)
permissible input current for current input (destruction limit), max.40 mA
Constant measurement current for resistance-type transmitter, typ.1,67 mA
Giriş aralıkları
GerilimVar
CurrentVar
ThermocoupleVar
Resistance thermometerVar
ResistanceVar
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VYok
1 V to 5 VVar
— Input resistance (1 V to 5 V)100 kΩ
1 V to 10 VYok
-1 V to +1 VVar
— Input resistance (-1 V to +1 V)10 MΩ
-10 V to +10 VVar
— Input resistance (-10 V to +10 V)100 kΩ
-2.5 V to +2.5 VVar
— Input resistance (-2.5 V to +2.5 V)100 kΩ
-250 mV to +250 mVVar
— Input resistance (-250 mV to +250 mV)10 MΩ
-5 V to +5 VVar
— Input resistance (-5 V to +5 V)100 kΩ
-50 mV to +50 mVYok
-500 mV to +500 mVVar
— Input resistance (-500 mV to +500 mV)10 MΩ
-80 mV to +80 mVVar
— Input resistance (-80 mV to +80 mV)10 MΩ
Input ranges (rated values), currents
0 … 20 mAVar
— Input resistance (0 to 20 mA)25 Ω
-10 mA to +10 mAVar
— Input resistance (-10 mA to +10 mA)25 Ω
-20 mA to +20 mAVar
— Input resistance (-20 mA to +20 mA)25 Ω
-3.2 mA to +3.2 mAVar
— Input resistance (-3.2 mA to +3.2 mA)25 Ω
4 mA to 20 mAVar
— Input resistance (4 mA to 20 mA)25 Ω
Input ranges (rated values), thermocouples
Type BYok
Type CYok
Type EVar
— Input resistance (Type E)10 MΩ
Type JVar
— Input resistance (type J)10 MΩ
Type KVar
— Input resistance (Type K)10 MΩ
Type LVar
— Input resistance (Type L)10 MΩ
Type NVar
— Input resistance (Type N)10 MΩ
Type RYok
Type SYok
Type TYok
Type UYok
Type TXK/TXK(L) to GOSTYok
Input ranges (rated values), resistance thermometer
Cu 10Yok
Ni 100Var; Standard
— Input resistance (Ni 100)10 MΩ
Ni 1000Yok
LG-Ni 1000Yok
Ni 120Yok
Ni 200Yok
Ni 500Yok
Pt 100Var; Standard
— Input resistance (Pt 100)10 MΩ
Pt 1000Yok
Pt 200Yok
Pt 500Yok
Input ranges (rated values), resistors
0 to 150 ohmsVar
— Input resistance (0 to 150 ohms)10 MΩ
0 to 300 ohmsVar
— Input resistance (0 to 300 ohms)10 MΩ
0 to 600 ohmsVar
— Input resistance (0 to 600 ohms)10 MΩ
0 to 6000 ohmsYok
Temperature compensation
— ParametrelenebilirVar
— internal temperature compensationVar
— external temperature compensation with compensations socketVar
— for definable comparison point temperatureVar
Characteristic linearization
ParameterizableVar
— for thermocouplesType E, J, K, L, N
— for resistance thermometerPt100 (standard, climatic range), Ni100 (standard, climatic range)
Kablo uzunluğu
Ekranlı, maks.200 m; 50 m 80 mV ve thermocouples
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.15 bit; Unipolar: 9/12/12/14 bit; bipolar: 9 bit + sign/12 bit + sign/12 bit + sign/14 bit + sign
Entegrasyon süresi, parametrelenebilirVar; 2,5 / 16,67 / 20 / 100 ms
Basic conversion time (ms)3 / 17 / 22 / 102 ms
Interference voltage suppression for interference frequency f1 in Hz400 / 60 / 50 / 10 Hz
Connection of signal encoders
for voltage measurementVar
for current measurement as 2-wire transducerVar
for current measurement as 4-wire transducerVar
for resistance measurement with two-wire connectionVar
for resistance measurement with three-wire connectionVar
for resistance measurement with four-wire connectionVar
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)1 %; ±1% (80 mV); ±0,6% (250 mV to 1.000 mV); ±0,8% (2,5 V to 10 V)
Current, relative to input range, (+/-)0,7 %; From 3,2 to 20 mA
Resistance, relative to input range, (+/-)0,7 %; 150, 300, 600 Ohm
Resistance thermometer, relative to input range, (+/-)0,7 %; ±0,7 % (Pt100/ Ni100); ±0,8 % (Pt100 climate)
Thermocouple, relative to input range, (+/-)1,1 %; Type E, J, K, L, N
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,6 %; ±0,4 % (250 mV to 1.000 mV); ±0,6 % (2,5 mV to 10 mV); ±0,7 % (80 mV)
Current, relative to input range, (+/-)0,5 %; 3,2 to 20 mA
Resistance, relative to input range, (+/-)0,5 %; 150, 300, 600 Ohm
Resistance thermometer, relative to input range, (+/-)0,6 %; ±0,5% (Pt100/ Ni100), ±0,6% (Pt100 climate)
Thermocouple, relative to input range, (+/-)0,7 %; Type E, N, J, K, L
Interrupts/diagnostics/status information
Diagnostics functionVar; Parameterizable
Alarms
Diagnostic alarmVar; Parameterizable, channels 0 ve 2
Limit value alarmVar; Parameterizable
Diagnoses
Diagnostic information readableVar
Tanılama gösterge LED’i
Group error SF (red)Var
Potential separation analog inputs
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with500 V DC
Connection method
required front connector20-pin

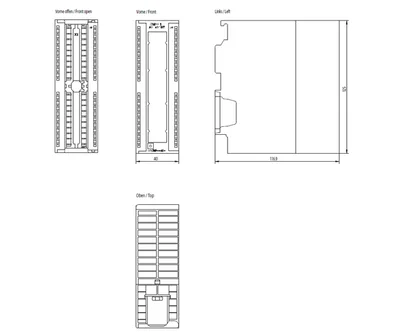

Ölçüler
Genişlik40 mm
Yükseklik125 mm
Derinlik117 mm
Ağırlık
Ağırlık, yaklaşık250 g
Aksesuarlar 2
Siemens 6ES7331-7KF02-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7392-1AJ00-0AA0 | Aksesuar · Connection plug | |
| 6ES7392-1BJ00-0AA0 | Aksesuar · Connection plug |
