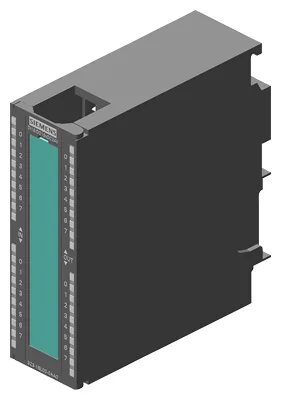

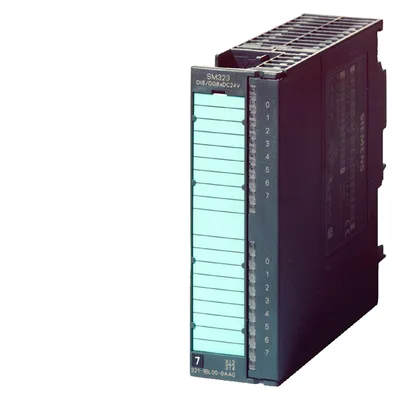

Siemens 6ES7323-1BL00-0AA0
***spare part*** SIMATIC S7-300, digital module SM 323, isolated, 16 DI and 16 DO, 24 V DC, 0.5 A, total current 4 A, 1x 40-pole
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.80 mA
Güç kaybı, tipik6,5 W
Dijital giriş sayısı16
Ürün Hakkında
***spare part*** SIMATIC S7-300, digital module SM 323, isolated, 16 DI and 16 DO, 24 V DC, 0.5 A, total current 4 A, 1x 40-pole
Siemens 6ES7323-1BL00-0AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Yük gerilimi L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from load voltage L+ (without load), max.80 mA
from backplane bus 5 V DC, max.80 mA
Güç kaybı
Güç kaybı, tipik6,5 W
Dijital girişler
Dijital giriş sayısı16
Input characteristic curve in accordance with IEC 61131, type 1Var
horizontal installation
— 40 °C’ye kadar, maks.16
— up to 60 °C, max.8
vertical installation
— 40 °C’ye kadar, maks.16
Giriş gerilimi
Type of input voltageDC
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için13 to 30V
Giriş akımı
for signal "1", typ.7 mA
Standart girişler için
— “0”dan “1”e, min.1,2 ms
— “0”dan “1”e, maks.4,8 ms
— at "1" to "0", min.1,2 ms
— at "1" to "0", max.4,8 ms
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Dijital çıkışlar
Dijital çıkış sayısı16
Short-circuit protectionVar
Response threshold, typ.1 A
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-48 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, min.5 mA
for signal "1" permissible range, max.0,6 A
for signal "1" minimum load current5 mA
“0” sinyali için artık akım, maks.0,5 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.100 µs
“1”den “0”a, maks.500 µs
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar; only outputs of the same group
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.100 Hz
horizontal installation
— 40 °C’ye kadar, maks.4 A
— up to 60 °C, max.3 A
vertical installation
— 40 °C’ye kadar, maks.2 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
AlarmsYok
Diagnostics functionYok
Tanılama gösterge LED’i
Status indicator digital input (green)Var
Status indicator digital output (green)Var
Dijital girişlerde potansiyel ayrımı
Kanallar arasıVar
Kanallar arası, grup başına16
between the channels and backplane busVar; Optocoupler
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıVar
Kanallar arası, grup başına8
between the channels and backplane busVar; Optocoupler
Isolation
Isolation tested with500 V DC
Connection method
required front connector40-pin

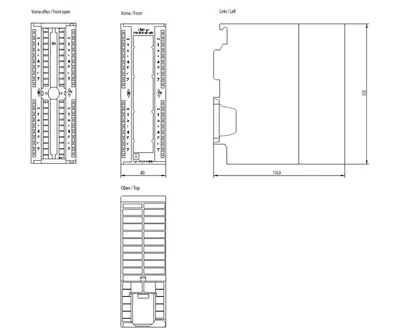

Ölçüler
Genişlik40 mm
Yükseklik125 mm
Derinlik120 mm
Ağırlık
Ağırlık, yaklaşık260 g
Aksesuarlar 2
Siemens 6ES7323-1BL00-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7392-1AJ00-0AA0 | Aksesuar · Connection plug | |
| 6ES7392-1BJ00-0AA0 | Aksesuar · Connection plug |
