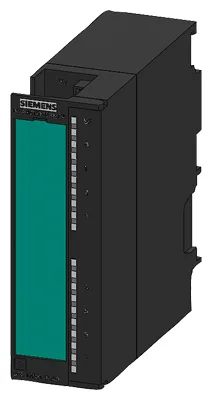

Siemens 6ES7322-1FF01-0AA0
***spare part*** SIMATIC S7-300, digital output SM 322, isolated, 8 DO, 120/230 V AC, 1 A, 1x 20-pole
Rated value (AC)230 V; 120/230 V AC
permissible range, lower limit (AC)93 V
permissible range, upper limit (AC)264 V
permissible frequency range, lower limit47 Hz
permissible frequency range, upper limit63 Hz
from backplane bus 5 V DC, max.100 mA
Ürün Hakkında
***spare part*** SIMATIC S7-300, digital output SM 322, isolated, 8 DO, 120/230 V AC, 1 A, 1x 20-pole
Siemens 6ES7322-1FF01-0AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Load voltage L1
Rated value (AC)230 V; 120/230 V AC
permissible range, lower limit (AC)93 V
permissible range, upper limit (AC)264 V
permissible frequency range, lower limit47 Hz
permissible frequency range, upper limit63 Hz
Giriş akımı
from load voltage L1 (without load), max.2 mA
from backplane bus 5 V DC, max.100 mA
Güç kaybı
Güç kaybı, tipik8,6 W
Dijital çıkışlar
Dijital çıkış sayısı8
Short-circuit protectionVar; Fuse 8 A, 250 V; per group
required current for fuse shutdown, min.40 A
Response time, max.300 ms
Controlling a digital inputVar
Size of motor starters according to NEMA, max.5 NEMA compliant
Spare fuses8 A / quick response
Zero-crossing switchVar; Maks. 60 V
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.50 W
Çıkış gerilimi
“1” sinyali için, min.L1 (-1.5 V)
for signal "1" (at max. current), min.L1 (-1.5 V)
for signal "1" (at min. current), min.L1 (-8.5 V)
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range for 0 to 40 °C, min.10 mA
for signal "1" permissible range for 0 to 40 °C, max.2 A
for signal "1" permissible range for 40 to 60 °C, min.10 mA
for signal "1" permissible range for 40 to 60 °C, max.1 A
for signal "1" minimum load current10 mA
for signal "1" permissible surge current, max.20 A; maks. 1 AC cycle
“0” sinyali için artık akım, maks.2 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.1 AC cycle
“1”den “0”a, maks.1 AC cycle
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.10 Hz
with inductive load, max.0,5 Hz
with inductive load (acc. to IEC 60947-5-1, AC15), max.0,5 Hz
Lamba yükünde, maks.1 Hz
horizontal installation
— 40 °C’ye kadar, maks.4 A
— up to 60 °C, max.2 A
vertical installation
— 40 °C’ye kadar, maks.2 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
AlarmsYok
Diagnostics functionVar; Fuse blown veya load voltage missing
Alarms
Diagnostic alarmYok
Diagnoses
Wire breakYok
Short-circuitYok
Fuse blownVar
Missing load voltageVar
Tanılama gösterge LED’i
Rated load voltage PWR (green)Var
Fuse OK FSG (green)Var
Group error SF (red)Var
Status indicator digital output (green)Var
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıVar
Kanallar arası, grup başına4
between the channels and backplane busVar; Optocoupler
Isolation
Isolation tested with1.500 V AC
Connection method
required front connector20-pin

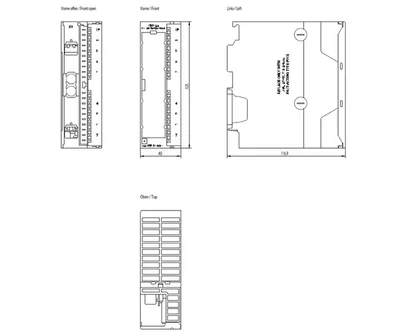

Ölçüler
Genişlik40 mm
Yükseklik125 mm
Derinlik120 mm
Ağırlık
Ağırlık, yaklaşık275 g
Aksesuarlar 2
Siemens 6ES7322-1FF01-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7392-1AJ00-0AA0 | Aksesuar · Connection plug | |
| 6ES7392-1BJ00-0AA0 | Aksesuar · Connection plug |
