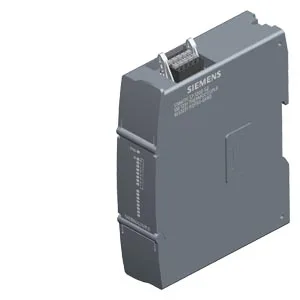

Siemens 6ES7231-5QF50-0XB0
SIMATIC S7-1200 G2, SM 1231 TC, AI 8x TC modül, tip J veya K
Ürün tipi tanımıSM 1231, AI 8x16 bit TC
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Current consumption, typ.15 mA
from backplane bus 5 V DC, typ.40 mA
Ürün Hakkında

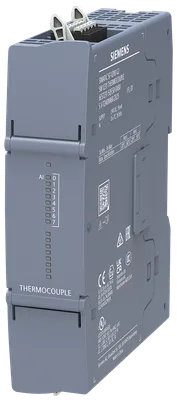

SIMATIC S7-1200 G2, SM 1231 TC, AI 8x TC modül, tip J veya K
Siemens 6ES7231-5QF50-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSM 1231, AI 8x16 bit TC
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
Current consumption, typ.15 mA
from backplane bus 5 V DC, typ.40 mA
Güç kaybı
Güç kaybı, tipik0,6 W
Analog girişler
Analog giriş sayısı8; Thermocouples
permissible input voltage for voltage input (destruction limit), max.±35 V
Technical unit for temperature measurement adjustableDegrees Celsius/degrees Fahrenheit
Giriş aralıkları
GerilimVar
CurrentYok
ThermocoupleVar; J, K, T, E, R & S, B, N, C, TXK/XK(L); voltage range: ±80 mV
Resistance thermometerYok
ResistanceYok
Giriş aralıkları (nominal değerler), gerilim
-80 mV to +80 mVVar
— Input resistance (-80 mV to +80 mV)>= 10 MOhm
Input ranges (rated values), thermocouples
Type BVar
Type CVar
Type EVar
Type JVar
Type KVar
Type NVar
Type RVar
Type SVar
Type TVar
Type TXK/TXK(L) to GOSTVar
Temperature compensation
— ParametrelenebilirVar
Kablo uzunluğu
Ekranlı, maks.100 m; to the sensor
Analog value generation for the inputs
Measurement principleintegrating
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.15 bit; + sign
Entegrasyon süresi, parametrelenebilirVar
Interference voltage suppression for interference frequency f1 in Hz85 dB 10 / 50 / 60 / 400 Hz
Smoothing of measured values
parameterizableVar
Step: NoneVar
Step: lowVar
Step: MediumVar
Step: HighVar
Errors/accuracies
cold connection point±1,5 °C
Temperature error (relative to input range), (+/-)25 °C ±0,05 % / -20 °C to 60 °C ±0,1 % of the full-scale range
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,05 %
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Common mode interference, min.120 dB
Interrupts/diagnostics/status information
AlarmsVar
Diagnostics functionVar; Can be read out
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Tanılama gösterge LED’i
DIAG LEDVar
for status of the inputsVar
Potential separation analog inputs
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with707 V DC (type test)
tested with
Between channels120 V AC
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Standartlar, onaylar, sertifikalar
CE işaretiVar
CSA approvalYok
UL onayıVar
cULusVar
FM onayıYok
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıYok
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
Yatay montaj, min.-20 °C
Yatay montaj, maks.60 °C; maks. voltages ve maks. specification
Dikey montaj, min.-20 °C
Dikey montaj, maks.50 °C; maks. voltages ve maks. specification
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Çalışma, min.540 hPa
Çalışma, maks.1.140 hPa
Depolama/taşıma, min.540 hPa
Depolama/taşıma, maks.1.140 hPa
Deniz seviyesine göre çalışma yüksekliği
Montaj yüksekliği, min.-1 000 m
Montaj yüksekliği, maks.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Bağıl nem
Çalışma, maks.95 %; no condensation
Titreşim
IEC 60068-2-6’ya göre çalışmada titreşim dayanımı3,5 mm from 5 - 8,4 Hz, 1g from 8,4 - 150 Hz
Çalışma, IEC 60068-2-6’ya göre test edilmişVar
Şok testi
IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27; half-sine, 15 g, 11 ms
Kirletici derişimleri
Bağıl nem < %60, kondenssiz ortamda SO₂S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % condensation-free
Connection method
required front connectorVar
Mechanics/material
PlasticVar
Ölçüler
Genişlik30 mm
Yükseklik125 mm
Derinlik100 mm
Ağırlık
Ağırlık, yaklaşık171 g
