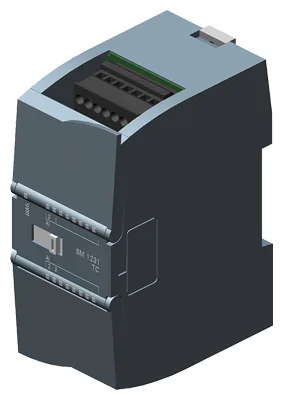

Siemens 6ES7231-5QD32-0XB0
SIMATIC S7-1200, analog giriş, SM 1231 TC, 4 AI thermocouples
Ürün tipi tanımıSM 1231, AI 4x16 bit TC
Nominal değer (DC)24 V
Current consumption, typ.40 mA
from backplane bus 5 V DC, typ.80 mA
Güç kaybı, tipik1,5 W
Analog giriş sayısı4; Thermocouples
Ürün Hakkında
SIMATIC S7-1200, analog giriş, SM 1231 TC, 4 AI thermocouples
Siemens 6ES7231-5QD32-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSM 1231, AI 4x16 bit TC
Besleme gerilimi
Nominal değer (DC)24 V
Giriş akımı
Current consumption, typ.40 mA
from backplane bus 5 V DC, typ.80 mA
Güç kaybı
Güç kaybı, tipik1,5 W
Analog girişler
Analog giriş sayısı4; Thermocouples
permissible input voltage for voltage input (destruction limit), max.±35 V
Technical unit for temperature measurement adjustableDegrees Celsius/degrees Fahrenheit
Giriş aralıkları
GerilimVar
CurrentYok
ThermocoupleVar; J, K, T, E, R, S, N, C, TXK/XK(L); voltage range: ±80 mV
Resistance thermometerYok
ResistanceYok
Giriş aralıkları (nominal değerler), gerilim
-80 mV to +80 mVVar
— Input resistance (-80 mV to +80 mV)≥1 MOhm
Input ranges (rated values), thermocouples
Type BVar
Type CVar
Type EVar
Type JVar
Type KVar
Type NVar
Type RVar
Type SVar
Type TVar
Type TXK/TXK(L) to GOSTVar
Temperature compensation
— ParametrelenebilirYok
Analog value generation for the inputs
Measurement principleintegrating
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.15 bit; + sign
Entegrasyon süresi, parametrelenebilirYok
Interference voltage suppression for interference frequency f1 in Hz85 dB 50 / 60 / 400 Hz
Smoothing of measured values
parameterizableVar
Errors/accuracies
Temperature error (relative to input range), (+/-)25 °C ±0,1%, to 55 °C ±0,2% toplam measurement range
Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,5 %
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Common mode interference, min.120 dB
Interrupts/diagnostics/status information
AlarmsVar
Diagnostics functionVar; Can be read out
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Tanılama gösterge LED’i
for status of the inputsVar
for maintenanceVar
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Standartlar, onaylar, sertifikalar
CE işaretiVar
CSA approvalVar
UL onayıVar
cULusVar
FM onayıVar
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]43,1 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]7,62 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]36 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.544 kg
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
min.-20 °C
maks.60 °C
Yatay montaj, min.-20 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-20 °C
Dikey montaj, maks.50 °C
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Çalışma, min.795 hPa
Çalışma, maks.1.080 hPa
Depolama/taşıma, min.660 hPa
Depolama/taşıma, maks.1.080 hPa
Bağıl nem
Operation at 25 ℃ without condensation, max.95 %
Kirletici derişimleri
Bağıl nem < %60, kondenssiz ortamda SO₂S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % condensation-free
Connection method
required front connectorVar
Mechanics/material
PlasticVar

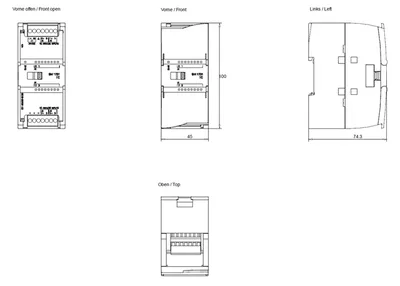

Ölçüler
Genişlik45 mm
Yükseklik100 mm
Derinlik75 mm
Ağırlık
Ağırlık, yaklaşık180 g
Aksesuarlar 6
Siemens 6ES7231-5QD32-0XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7291-1BA30-0XA0 | Yedek parça · spare part | |
| 6ES7292-1BG30-0XA0 | Yedek parça · spare part | |
| 6ES7292-2BG30-0XA0 | Yedek parça · spare part | |
| 6ES7212-1AE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit | |
| 6ES7212-1BE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit | |
| 6ES7212-1HE40-0XB0 | Seçmeli zorunlu ürün · Central Processing Unit |
