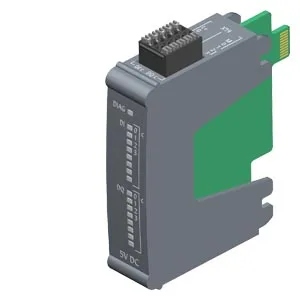

Siemens 6ES7223-7AF50-0XB0
SIMATIC S7-1200 G2: SB 1223 dijital I/O, 4 DI/4 DO 200 kHz; giriş: 4x DI 5 V DC, 200 kHz; çıkış: 4x DQ 5 V DC 0,1 A, sinking/sourcing transistor, 200 kHz
Nominal değer (DC)5 V
İzin verilen aralık, alt sınır (DC)4,25 V
İzin verilen aralık, üst sınır (DC)6 V
from backplane bus 5 V DC, typ.60 mA
from load voltage L+, max.12 mA
Güç kaybı, tipik1 W
Ürün Hakkında
SIMATIC S7-1200 G2: SB 1223 dijital I/O, 4 DI/4 DO 200 kHz; giriş: 4x DI 5 V DC, 200 kHz; çıkış: 4x DQ 5 V DC 0,1 A, sinking/sourcing transistor, 200 kHz
Siemens 6ES7223-7AF50-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSB 1223, DI 4x 5 V DC/DQ 4x 5 V DC 200 kHz
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV20 veya üstü
Besleme gerilimi
Nominal değer (DC)5 V
İzin verilen aralık, alt sınır (DC)4,25 V
İzin verilen aralık, üst sınır (DC)6 V
Giriş akımı
from backplane bus 5 V DC, typ.60 mA
Dijital girişler
from load voltage L+ (without load), max.15 mA; per channel
Dijital çıkışlar
from load voltage L+, max.12 mA
Güç kaybı
Güç kaybı, tipik1 W
Dijital girişler
Dijital giriş sayısı4; Current-sourcing
in groups of4
Tüm montaj konumları
— 40 °C’ye kadar, maks.4
Giriş gerilimi
Nominal değer (DC)5 V
“0” sinyali için(L+ minus 1,0 V DC)... L+ (2,2... 0 mA)
“1” sinyali için0 V... (L+ minus 2,0 V DC) (20... 5,1 mA)
Giriş akımı
for signal "0", max. (permissible quiescent current)2,2 mA
“1” sinyali için, min.5,1 mA
for signal "1", typ.15 mA
Standart girişler için
— ParametrelenebilirVar; 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
Kesme girişleri için
— ParametrelenebilirVar
Teknolojik fonksiyonlar için
— ParametrelenebilirVar
Kablo uzunluğu
Ekranlı, maks.50 m; shielded, twisted pair
Dijital çıkışlar
Dijital çıkış sayısı4
in groups of4
Short-circuit protectionYok
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,1 A
Çıkış gerilimi
Nominal değer (DC)5 V
“0” sinyali için, maks.0,2 V
“1” sinyali için, min.L+ (-0.7 V)
Çıkış akımı
“1” sinyali için nominal değer0,1 A
for signal "1" permissible range, max.0,1 A
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.500 ns
“1”den “0”a, maks.500 ns
horizontal installation
— up to 50 °C, max.0,2 A
Kablo uzunluğu
Ekranlı, maks.50 m; twisted pair
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Tanılama gösterge LED’i
DIAG LEDVar
for status of the inputsVar
for status of the outputsVar
Dijital girişlerde potansiyel ayrımı
Kanallar arasıYok
Kanallar arası, grup başına4
Number of potential groups1
between the channels and backplane busVar; 707 V DC (type test)
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
Kanallar arası, grup başına4
Number of potential groups1
between the channels and backplane busVar; 707 V DC (type test)
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
CE işaretiVar
CSA approvalYok
UL onayıVar
cULusVar
FM onayıYok
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıYok
Ekolojik ayak izi
Çevresel ürün beyanıVar; type 2 acc. to ISO 14021
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]9,53 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,86 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]5,74 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.086 kg
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
min.-20 °C
maks.40 °C; maks. voltages ve maks. specifications
Yatay montaj, min.-20 °C
Yatay montaj, maks.60 °C; rated voltages, 50 % of maks. specification ve alternate IO active
Dikey montaj, min.-20 °C
Dikey montaj, maks.50 °C; rated voltages, 50 % of maks. specification ve alternate IO active
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Çalışma, min.540 hPa
Çalışma, maks.1.140 hPa
Depolama/taşıma, min.540 hPa
Depolama/taşıma, maks.1.140 hPa
Deniz seviyesine göre çalışma yüksekliği
Montaj yüksekliği, min.-1 000 m
Montaj yüksekliği, maks.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Bağıl nem
Operation at 25 ℃ without condensation, max.95 %
Titreşim
IEC 60068-2-6’ya göre çalışmada titreşim dayanımı3,5 mm from 5 - 8,4 Hz, 1g from 8,4 - 150 Hz
Çalışma, IEC 60068-2-6’ya göre test edilmişVar
Şok testi
IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27 half-sine: strength of the shock 15 g (peak value), duration 11 ms
Kirletici derişimleri
Bağıl nem < %60, kondenssiz ortamda SO₂S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % condensation-free
Mechanics/material
PlasticVar
Ölçüler
Genişlik15 mm
Yükseklik62 mm
Derinlik63 mm
Ağırlık
Ağırlık, yaklaşık28 g
Aksesuarlar 1
Siemens 6ES7223-7AF50-0XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7292-4AK50-0XA0 | Yedek parça · spare part |
