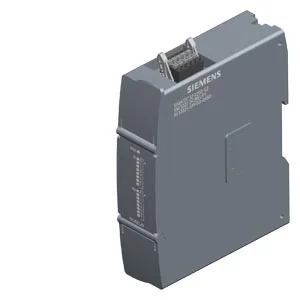

Siemens 6ES7223-5PH50-0XB0
SIMATIC S7-1200 G2: SM 1223 dijital I/O, 8 DI/8 RLY; giriş: 8x DI 24 V DC sink/source; çıkış: 8x DO röle 2 A
Ürün tipi tanımıSM 1223, DI 8x 24 V DC, DQ 8x relay
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.105 mA
from load voltage L+, max.9 mA; per relay coil
Ürün Hakkında
SIMATIC S7-1200 G2: SM 1223 dijital I/O, 8 DI/8 RLY; giriş: 8x DI 24 V DC sink/source; çıkış: 8x DO röle 2 A
Siemens 6ES7223-5PH50-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıSM 1223, DI 8x 24 V DC, DQ 8x relay
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from backplane bus 5 V DC, max.105 mA
Dijital girişler
from load voltage L+ (without load), max.4,1 mA; per channel
Dijital çıkışlar
from load voltage L+, max.9 mA; per relay coil
Güç kaybı
Güç kaybı, tipik4,8 W
Dijital girişler
Dijital giriş sayısı8
in groups of4
Input characteristic curve in accordance with IEC 61131, type 1Var
Tüm montaj konumları
— 40 °C’ye kadar, maks.8
horizontal installation
— 40 °C’ye kadar, maks.8
— up to 50 °C, max.8
vertical installation
— 40 °C’ye kadar, maks.8
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için5 V DC veya 0,5 mA
“1” sinyali için15 V DC 2,5 mA
Giriş akımı
for signal "0", max. (permissible quiescent current)1 mA
“1” sinyali için, min.2,5 mA
for signal "1", typ.4 mA
Standart girişler için
— ParametrelenebilirVar; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms ve 12,8 ms, selectable in groups of four
Kesme girişleri için
— ParametrelenebilirYok
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.300 m
Dijital çıkışlar
Dijital çıkış sayısı8
in groups of8
Short-circuit protectionYok; to be provided externally
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
Lamba yükünde, maks.30 W with DC, 200 W with AC
Çıkış gerilimi
Nominal değer (DC)5 V DC to 30 V DC
Rated value (AC)5 V AC to 250 V AC
Çıkış akımı
“1” sinyali için nominal değer2 A
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.10 ms
“1”den “0”a, maks.10 ms
horizontal installation
— up to 50 °C, max.16 A; Current per mass
Röle çıkışları
Röle çıkışı sayısı8
Rated supply voltage of relay coil L+ (DC)24 V
Number of operating cycles, max.mechanically 10 million, rated load voltage 100.000
Switching capacity of contacts
— with inductive load, max.2 A
— on lamp load, max.30 W with DC, 200 W with AC
— with resistive load, max.2 A
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.150 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Tanılama gösterge LED’i
for status of the inputsVar
for status of the outputsVar
for maintenanceVar
Dijital girişlerde potansiyel ayrımı
Kanallar arası, grup başına4
between the channels and backplane busVar; 707 V DC (type test)
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıRelays
Kanallar arası, grup başına8
between the channels and backplane busVar; 4.200 V DC (type test)
Isolation
Isolation tested with1500 V AC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
CE işaretiVar
CSA approvalYok
UL onayıVar
cULusVar
FM onayıYok
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıYok
Ekolojik ayak izi
Çevresel ürün beyanıVar; type 2 acc. to ISO 14021
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]40,3 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]7,79 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]32,5 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.089 kg
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
min.-20 °C; Yok condensation
maks.40 °C; maks. voltages ve maks. specifications
Yatay montaj, min.-20 °C; Yok condensation
Yatay montaj, maks.60 °C; rated voltages, 50 % of maks. specification ve alternate IO active
Dikey montaj, min.-20 °C; Yok condensation
Dikey montaj, maks.50 °C; rated voltages, 50 % of maks. specification ve alternate IO active
permissible temperature change5°C to 55°C, 3°C / minute
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Çalışma, min.540 hPa
Çalışma, maks.1.140 hPa
Depolama/taşıma, min.540 hPa
Depolama/taşıma, maks.1.140 hPa
Deniz seviyesine göre çalışma yüksekliği
Montaj yüksekliği, min.-1 000 m
Montaj yüksekliği, maks.4.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Bağıl nem
Operation at 25 ℃ without condensation, max.95 %
Titreşim
IEC 60068-2-6’ya göre çalışmada titreşim dayanımı3,5 mm from 5 - 8,4 Hz, 1g from 8,4 - 150 Hz
Çalışma, IEC 60068-2-6’ya göre test edilmişVar
Şok testi
IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27 half-sine: strength of the shock 15 g (peak value), duration 11 ms
Kirletici derişimleri
Bağıl nem < %60, kondenssiz ortamda SO₂S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % condensation-free
Connection method
required front connectorYok
Mechanics/material
PlasticVar
Ölçüler
Genişlik30 mm
Yükseklik125 mm
Derinlik100 mm
Ağırlık
Ağırlık, yaklaşık194 g
Aksesuarlar 3
Siemens 6ES7223-5PH50-0XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7291-1BA50-0XA0 | Yedek parça · spare part | |
| 6ES7292-2AP50-0XA3 | Yedek parça · spare part | |
| 6ES7292-2AK50-0XA0 | Yedek parça · spare part |
