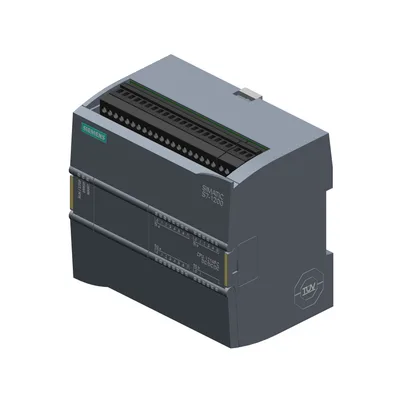

Siemens 6ES7214-1AF40-0XB0
SIMATIC S7-1200F, CPU 1214 FC, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC, güç kaynağı: DC 20.4-28.8 V DC, program/data memory 200 KB
Ürün tipi tanımıCPU 1214FC DC/DC/DC
Firmware sürümüV4.7
Programlama paketiSTEP 7 V20 veya üstü
24 V DCVar
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ürün Hakkında

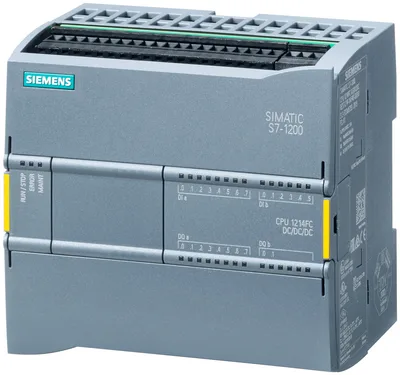

SIMATIC S7-1200F, CPU 1214 FC, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC, güç kaynağı: DC 20.4-28.8 V DC, program/data memory 200 KB
Siemens 6ES7214-1AF40-0XB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıCPU 1214FC DC/DC/DC
Firmware sürümüV4.7
Mühendislik aracı
Programlama paketiSTEP 7 V20 veya üstü
Besleme gerilimi
24 V DCVar
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Yük gerilimi L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
Akım tüketimi (nominal değer)500 mA; yalnız CPU
Akım tüketimi, maks.1.500 mA; tüm genişleme modülleriyle CPU
Ani çekiş akımı, maks.12 A; 28,8 V
I²t0,5 A²·s
Çıkış akımı
Arka panel veri yolu için (5 V DC), maks.1.600 mA; Maks. 5 V DC for SM ve CM
24 V enkoder beslemesi
24 VL+ minus 4 V DC min.
Güç kaybı
Güç kaybı, tipik12 W
Çalışma belleği
Dahili200 kB
Yükleme belleği
Dahili4 MB
Takılabilir (SIMATIC Memory Card), maks.SIMATIC bellek kartı ile
Yedekleme
MevcutVar
Bakım gerektirmezVar
PilsizVar
CPU işlem süreleri
Bit işlemleri için, tipik0,08 µs; / komut
Word işlemleri için, tipik1,7 µs; / komut
Kayan nokta aritmetiği için, tipik2,3 µs; / komut
CPU blokları
Eleman sayısı (toplam)DBs, FCs, FBs, counters ve timers. The maximum number of addressable blocks ranges from 1 to 65535. There is no restriction, the entire working memory can be used
Organizasyon blokları (OB)
Sayı, maks.yalnızca kod için RAM ile sınırlı
Veri alanları ve kalıcılığı
Kalıcı veri alanı (zamanlayıcı, sayıcı, merker dahil), maks.14 kB
Merker (bayrak)
Boyut, maks.8 kB; Size of bit memory address area
Yerel veri
Öncelik sınıfı başına, maks.16 kB; Priority class 1 (program cycle): 16 KB, priority class 2 to 26: 6 KB
Proses görüntüsü
Girişler, ayarlanabilir1 kB
Çıkışlar, ayarlanabilir1 kB
Donanım yapılandırması
Sistem başına modül sayısı, maks.3 comm. modules, 1 signal board, 8 signal modules
Genişleme kartı sayısı (SB, CB, BB)1
Sinyal modülü sayısı (SM)8
Haberleşme modülü sayısı (CM)3
Saat
Donanım saati (gerçek zamanlı)Var
Yedekleme süresi480 h; tipik
Günlük sapma, maks.±60 s/month 25 °C
Dijital girişler
Dijital giriş sayısı14; dahili
Bunlardan teknolojik fonksiyonlar için kullanılabilen6; HSC (yüksek hızlı sayma)
Kaynak/çeken girişVar
Tüm montaj konumları
— 40 °C’ye kadar, maks.14
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için5 V DC 1 mA
“1” sinyali için15 V DC 2,5 mA
Standart girişler için
— Parametrelenebilir0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
— “0”dan “1”e, min.0,2 ms
— “0”dan “1”e, maks.12,8 ms
Kesme girişleri için
— ParametrelenebilirVar
Teknolojik fonksiyonlar için
— ParametrelenebilirSingle phase: 3 @ 100 kHz & 3 @ 30 kHz, differential: 3 @ 80 kHz & 3 @ 30 kHz
Kablo uzunluğu
Ekranlı, maks.500 m; 50 m teknolojik fonksiyonlar için
Ekransız, maks.300 m; teknolojik fonksiyonlar için: Yok
Dijital çıkışlar
Dijital çıkış sayısı10
Bunlardan yüksek hızlı çıkış4; 100 kHz darbe dizisi çıkışı
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-48 V)
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Çıkış gerilimi
“0” sinyali için, maks.0,1 V; with 10 kOhm load
“1” sinyali için, min.20 V
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,1 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.1 µs
“1”den “0”a, maks.5 µs
Anahtarlama frekansı
Darbe çıkışları, omik yükte, maks.100 kHz
Röle çıkışları
Röle çıkışı sayısı0
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.150 m
Analog girişler
Analog giriş sayısı2
Giriş aralıkları
GerilimVar
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VVar
— Giriş direnci (0 … 10 V)≥100k ohms
Kablo uzunluğu
Ekranlı, maks.100 m; twisted ve shielded
Analog çıkışlar
Analog çıkış sayısı0
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.10 bit
Entegrasyon süresi, parametrelenebilirVar
Dönüşüm süresi (kanal başına)625 µs
Bağlanabilir enkoderler
2 telli sensörVar
Arayüzler
PROFINET arayüz sayısı1
1. Arayüz
Arayüz tipiPROFINET
İzoleliVar
İletim hızının otomatik algılanmasıVar
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Arayüz tipleri
RJ 45 (Ethernet)Var
Port sayısı1
Dahili switchYok
Protokoller
PROFINET IO kontrolcüsüVar
PROFINET IO cihazıVar
SIMATIC haberleşmesiVar
Açık IE haberleşmesiVar; Optionally also encrypted
Web sunucusuVar
Ortam yedekliliğiYok
PROFINET IO kontrolcüsü
İletim hızı, maks.100 Mbit/s
Servisler
— PG/OP haberleşmesiVar; encryption with TLS V1.3 pre-selected
— Eşzamanlı (isochronous) modYok
— IRTYok
— PROFIenergyYok
— Önceliklendirilmiş başlatmaVar
— Önceliklendirilmiş başlatmalı IO cihazı sayısı, maks.16
— Bağlanabilir IO cihazı sayısı, maks.16
— RT için bağlanabilir IO cihazı sayısı, maks.16
— Bunlardan hat üzerinde, maks.16
— Eşzamanlı etkinleştirilebilen/devre dışı bırakılabilen IO cihazı sayısı, maks.8
— Güncelleme süresiThe minimum value of the update time also depends on the communication component set for PROFINET IO, on the number of IO devices ve the quantity of configured user data.
— PG/OP haberleşmesiVar; encryption with TLS V1.3 pre-selected
— Eşzamanlı (isochronous) modYok
— IRTYok
— Dinamik çerçeve paketleme (DFP)Yok
— PROFIenergyVar
— Önceliklendirilmiş başlatmaVar
— Paylaşımlı cihazVar
— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.2
— Varlık yönetimi kaydıVar
Protokoller
PROFINET IO protokolünü desteklerVar
PROFIsafeVar
PROFIBUSVar; CM 1243-5 (master) veya CM 1242-5 (slave) required
OPC UAVar; OPC UA Server
AS-InterfaceVar; CM 1243-2 required
Protokoller (Ethernet)
TCP/IPVar
DHCPYok
SNMPVar
DCPVar
LLDPVar
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Yok
PROFINET sistem yedekliliği (R1)Yok
Ortam yedekliliği
— MRPYok
— MRP ara bağlantısı, destekleniyorYok
— MRPDYok
SIMATIC haberleşmesi
S7 yönlendirmeVar
Açık IE haberleşmesi
TCP/IPVar
— Veri uzunluğu, maks.8 kB
ISO-on-TCP (RFC1006)Var
— Veri uzunluğu, maks.8 kB
UDPVar
— Veri uzunluğu, maks.1.472 bayt
Web sunucusu
DestekleniyorVar
Kullanıcı tanımlı web sayfalarıVar
OPC UA
Çalışma zamanı lisansı gerekirVar; "Basic" license required
OPC UA sunucusuVar; data access (read, write, subscribe), method call, runtime license required
— Uygulama kimlik doğrulamasıAvailable security policies: Yok, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
— Kullanıcı kimlik doğrulaması"anonymous" veya by user name & password
— Oturum sayısı, maks.10
— Oturum başına abonelik sayısı, maks.5
— Örnekleme aralığı, min.100 ms
— Yayınlama aralığı, min.200 ms
— Sunucu metodu sayısı, maks.20
— İzlenen öğe sayısı, önerilen maks.1.000
— Sunucu arayüzü sayısı, maks.2
— Kullanıcı tanımlı sunucu arayüzleri için düğüm sayısı, maks.2.000
Diğer protokoller
MODBUSVar
S7 haberleşmesi
DestekleniyorVar
Sunucu olarakVar
İstemci olarakVar
İş başına kullanıcı verisi, maks.See online help (S7 communication, user data size)
Bağlantı sayısı
ToplamPG Connections: 4 reserved / 4 max; HMI Connections: 12 reserved / 18 max; S7 Connections: 8 reserved / 14 max; Open User Connections: 8 reserved / 14 max; Web Connections: 2 reserved / 30 max; OPC UA Connections: 0 reserved / 10 max; Total Connections: 34 reserved / 68 max
Durum/kontrol
Durum/kontrol değişkeniVar
Değişkenlerinputs/outputs, bit memories, DBs, peripheral I/Os (without fail-safe), times, counters
Zorlama (force)
Zorlama (force)Var; peripheral inputs/outputs (without fail-safe)
Tanılama arabelleği
MevcutVar
İzlemeler (trace)
Yapılandırılabilir izleme sayısı2
İzleme başına bellek boyutu, maks.512 kB
Tanılama gösterge LED’i
RUN/STOP LED’iVar
ERROR LED’iVar
MAINT LED’iVar
Entegre fonksiyonlar
Sayıcı sayısı6
Sayma frekansı, maks.100 kHz
Frekans ölçümüVar
Kontrollü konumlandırmaVar
Konum kontrollü eksen sayısı, maks.8
Darbe-yön arayüzüyle konumlandırma ekseni sayısı4; With dahili outputs
PID kontrolcüVar
Alarm girişi sayısı4
Darbe çıkışı sayısı4
Sınır frekansı (darbe)100 kHz
Dijital girişlerde potansiyel ayrımı
Dijital girişlerde potansiyel ayrımıYok
Kanallar arası, grup başına1
Dijital çıkışlarda potansiyel ayrımı
Dijital çıkışlarda potansiyel ayrımıVar
Kanallar arasıYok
Kanallar arası, grup başına1
Statik elektrik boşalmasına karşı bağışıklık
IEC 61000-4-2’ye göre statik elektrik boşalmasına karşı bağışıklıkVar
— Hava boşalmasında test gerilimi8 kV
— Temas boşalmasında test gerilimi6 kV
Kablo kaynaklı girişime karşı bağışıklık
IEC 61000-4-4’e göre besleme hatlarında girişim bağışıklığıVar
IEC 61000-4-4’e göre sinyal kablolarında girişim bağışıklığıVar
Gerilim darbesine karşı bağışıklık
IEC 61000-4-5’e göre besleme hatlarında girişim bağışıklığıVar
Yüksek frekanslı alanların indüklediği iletilen girişime karşı bağışıklık
IEC 61000-4-6’ya göre yüksek frekanslı ışımaya karşı bağışıklıkVar
EN 55 011’e göre radyo girişimi yayımı
Sınır sınıfı A, endüstriyel alanlarda kullanım içinVar; Group 1
Sınır sınıfı B, yerleşim alanlarında kullanım içinVar; When appropriate measures are used to ensure compliance with the limits for Class B according to EN 55011
Koruma derecesi ve sınıfı
IP koruma sınıfıIP20
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
CE işaretiVar
UL onayıVar
cULusVar
FM onayıVar
RCM (eski adıyla C-TICK)Var
KC onayıVar
Denizcilik onayıVar
Ekolojik ayak izi
Çevresel ürün beyanıVar; type II acc. to ISO 14021
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]111 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]20,1 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]91,5 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.9 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
SIL acc. to IEC 61508SIL 3
Serbest düşme
Düşme yüksekliği, maks.0,3 m; five times, in product package
Çalışma ortam sıcaklığı
min.0 °C
maks.55 °C; eşzamanlı etkin giriş veya çıkış sayısı 4 veya 3 (komşu nokta olmadan) 60 °C yatay veya 50 °C dikey, 8 veya 6 55 °C yatay veya 45 °C dikey
Yatay montaj, min.0 °C
Yatay montaj, maks.55 °C
Dikey montaj, min.0 °C
Dikey montaj, maks.45 °C
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
IEC 60068-2-13’e göre hava basıncı
Çalışma, min.795 hPa
Çalışma, maks.1.080 hPa
Depolama/taşıma, min.660 hPa
Depolama/taşıma, maks.1.080 hPa
Deniz seviyesine göre çalışma yüksekliği
Montaj yüksekliği, min.-1 000 m
Montaj yüksekliği, maks.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Bağıl nem
Çalışma, maks.95 %; no condensation
Titreşim
IEC 60068-2-6’ya göre çalışmada titreşim dayanımı2 g (m/s²) wall mounting, 1 g (m/s²) DIN rail
Çalışma, IEC 60068-2-6’ya göre test edilmişVar
Şok testi
IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27 half-sine: strength of the shock 15 g (peak value), duration 11 ms
Kirletici derişimleri
Bağıl nem < %60, kondenssiz ortamda SO₂S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % condensation-free
Programlama dili
— LADVar; incl. failsafe
— FBDVar; incl. failsafe
— SCLVar
Know-how koruması
Kullanıcı programı/şifre korumasıVar
Kopya korumasıVar
Blok korumasıVar
Erişim koruması
Gizli yapılandırma verisinin korunmasıVar
Koruma seviyesi: yazma korumasıVar
Koruma seviyesi: okuma/yazma korumasıVar
Koruma seviyesi: tam korumaVar
Kullanıcı yönetimiVar; device-wide
Kullanıcı sayısı42
Grup sayısı14
Rol sayısı20
Çevrim süresi izleme
AyarlanabilirVar
Ölçüler
Genişlik110 mm
Yükseklik100 mm
Derinlik75 mm
Ağırlık
Ağırlık, yaklaşık415 g
Aksesuarlar 18
Siemens 6ES7214-1AF40-0XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7274-1XF50-0XA0 | Aksesuar · Simulator module | |
| 6ES7954-8LT04-0AA0 | Aksesuar · Memory card | |
| 6ES7954-8LP04-0AA0 | Aksesuar · Memory card | |
| 6ES7954-8LL04-0AA0 | Aksesuar · Memory card | |
| 6ES7954-8LF04-0AA0 | Aksesuar · Memory card | |
| 6ES7954-8LE04-0AA0 | Aksesuar · Memory card | |
| 6ES7954-8LC04-0AA0 | Aksesuar · Memory card | |
| 6ES7292-2AK50-0XA0 | Yedek parça · spare part | |
| 6ES7292-2AH50-0XA0 | Yedek parça · spare part | |
| 6ES7292-2AF50-0XA0 | Yedek parça · spare part | |
| 6ES7291-1AA50-0XA0 | Yedek parça · spare part | |
| 6ES5710-8MA11 | Zorunlu ek ürün · Mounting rail | |
| 6ES5710-8MA21 | Zorunlu ek ürün · Mounting rail | |
| 6ES5710-8MA31 | Zorunlu ek ürün · Mounting rail | |
| 6ES5710-8MA41 | Zorunlu ek ürün · Mounting rail | |
| 8WH9150-0CA00 | Zorunlu ek ürün | |
| 9TF6276-2XA11-1AL4 | Servis | |
| 9LF1110-6DA13-2AB1 | Servis · Service Card |
İlgili Ürünler
Detayları Gör
Siemens
1FN3003-0PB03-0AA3
MFR #1FN3003-0PB03-0AA3
SKU #YLSPDCXX5LUPVBP
Detayları Gör
Siemens
1FN3003-0PB04-0BA3
MFR #1FN3003-0PB04-0BA3
SKU #YLSTLFTLVCKOIMT
Detayları Gör
Siemens
1FN3003-0PB05-0BA3
MFR #1FN3003-0PB05-0BA3
SKU #YLS6EWIJX1ZRGHO
Detayları Gör
Siemens
1FN3050-0TB00-1..0
MFR #1FN3050-0TB00-1..0
SKU #YLS5YVWHSMU6WB7
Detayları Gör
Siemens
1FN3050-2NE00-0EA3
MFR #1FN3050-2NE00-0EA3
SKU #YLSE7XSY2HLF5EC
Detayları Gör
Siemens
1FN3050-2NE00-0FA3
MFR #1FN3050-2NE00-0FA3
SKU #YLSMSUG5AP3INVD
Detayları Gör
Siemens
1FN3100-0TB00-1..0
MFR #1FN3100-0TB00-1..0
SKU #YLSTD7J4JZ8UCBX
Detayları Gör
Siemens
1FN3002-0TK03-1AF0
MFR #1FN3002-0TK03-1AF0
SKU #YLS7VTGYJAP381B
Detayları Gör
Siemens
1FN3050-1ND00-0HA3
MFR #1FN3050-1ND00-0HA3
SKU #YLSJTX7SVU4GFKR
Öne Çıkan Ürünler
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
SMC
VQZ2121-5LO1-N3T
MFR #VQZ2121-5LO1-N3T
SKU #YLSEL35MGGQ9FOL
Detayları Gör
SMC
VQC2101R-51
MFR #VQC2101R-51
SKU #YLSSEY6NT0YLZ8G
Detayları Gör
SMC
NCMC150-0600-X103US
MFR #NCMC150-0600-X103US
SKU #YLS468HQT0B65QG
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
SMC
MXS-AS16L
MFR #MXS-AS16L
SKU #YLSAP0XXFGFSWY6
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
Detayları Gör
SMC
MDBB63-100Z
MFR #MDBB63-100Z
SKU #YLSNBPQBGLI90UX
Detayları Gör
SMC
AC20A-01G-V-1-B FR/L COMBO MODULAR
MFR #AC20A-01G-V-1-B FR/L COMBO MODULAR
SKU #YLSSMWXCWLO2KA6
Detayları Gör
SMC
MGPL25TN-200BZ-XC9
MFR #MGPL25TN-200BZ-XC9
SKU #YLSPBI637NOCN0Y
İlgili Aramalar
Siemens 6ES7214-1AF40-0XB0 fiyatSiemens 6ES7214-1AF40-0XB0 teklif alSiemens 6ES7214-1AF40-0XB0 satın al6ES7214-1AF40-0XB0 fiyat6ES7214-1AF40-0XB0 stok durumuSiemens yedek parçaSiemens 6ES7214-1AF40-0XB0 muadilSiemens 6ES7214-1AF40-0XB0 teknik özellikler
