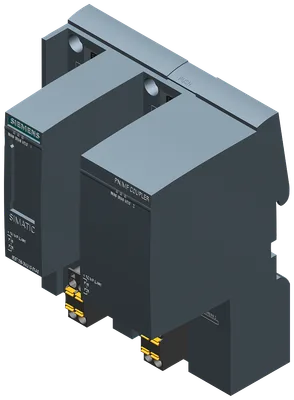

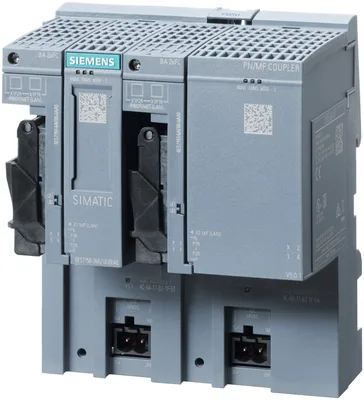

Siemens 6ES7158-3MU10-0XA0
SIMATIC PN/MF coupler multi-fieldbus coupler, PN IO, EtherNet/IP, için deterministic data exchange between max. 1 kontrolcü per side, redundant akım infeed, Ethernet bağlantı via SIMATIC BusAdapter (BA), supplied olmadan BusAdapter
Ürün tipi tanımıPN/MF coupler
Firmware sürümüV5.0.1
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)0604H
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC PN/MF coupler multi-fieldbus coupler, PN IO, EtherNet/IP, için deterministic data exchange between max. 1 kontrolcü per side, redundant akım infeed, Ethernet bağlantı via SIMATIC BusAdapter (BA), supplied olmadan BusAdapter
Siemens 6ES7158-3MU10-0XA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıPN/MF coupler
Firmware sürümüV5.0.1
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)0604H
Manufacturer ID according to ODVA (VendorID)04E3H
Device ID according to ODVA (Product code)0FA0H
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Tool changerVar; Docking station ve docking unit
Local coupling, IO dataYok
Local coupling, data recordsYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16 veya üstü via HSP of PN/PN coupler V4.2 veya üstü in compatibility mode
STEP 7 configurable/integrated from versionConfigurable via GSD file
PROFINET from GSD version/GSD revisionGSDML V2.3.x
Installation type/mounting
MountingMounting rail 7,5 mm ve 15 mm
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Mains buffering
Mains/voltage failure stored energy time10 ms
Giriş akımı
Akım tüketimi, maks.360 mA; for 19,2 V input voltage the right-hand supply terminal, including 2 plugged BA
Ani çekiş akımı, maks.1,6 A
I²t0,031 A²·s
from supply voltage 1L+, max.320 mA; for 19,2 V input voltage the left-hand supply terminal, including 2 plugged BA
Güç kaybı
Güç kaybı, tipik4 W; For 24 V input voltage ve 2 plugged BA 2x RJ45 If BusAdapters with an optical interface are plugged, there is an additional 750 mW per optical interface (3 W with 2 plugged BA 2x LC)
Address space per module
Address space per module, max.254 bayt; maks. 254 bytes of input data ve 253 bytes of output data
Address space per station
Address space per station, max.1.440 bayt; per input / output
Submodules
Number of submodules per station, max.16
Arayüzler
PROFINET arayüz sayısı2; One PROFINET interface per line side
Optical interfaceYok
Arayüz tipleri
Port sayısı2; via BusAdapter
Dahili switchVar
BusAdapter (PROFINET)Var; compatible BusAdapters: BA 2x RJ45, BA 2x FC, BA 2x M12
Protokoller
PROFINET IO cihazıVar
Açık IE haberleşmesiVar
Ortam yedekliliğiVar; as MRP client, maximum of 50 nodes in the ring
Servisler
— IRTYok
— Dinamik çerçeve paketleme (DFP)Var
— PROFIenergyYok
— Önceliklendirilmiş başlatmaVar
— Paylaşımlı cihazYok
Arayüz tipleri
Port sayısı2; via BusAdapter
Dahili switchVar
Protokoller
PROFINET IO DeviceVar
Açık IE haberleşmesiVar
Ortam yedekliliğiVar; as MRP client, maximum of 50 nodes in the ring
Servisler
— IRTYok
— Dinamik çerçeve paketleme (DFP)Var
— PROFIenergyYok
— Önceliklendirilmiş başlatmaVar
— Paylaşımlı cihazYok
RJ 45 (Ethernet)
Transmission procedurePROFINET with 100 Mbit/s full duplex (100BASE-TX)
10 MbpsYok
100 MbpsVar; PROFINET with 100 Mbit/s full duplex (100BASE-TX)
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Protokoller
PROFINET IO protokolünü desteklerVar
EtherNet/IPVar; via interface X1
Modbus TCPYok
Protokoller (Ethernet)
TCP/IPVar
SNMPVar
LLDPVar
pingVar
ARPVar
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var; NAP S2 acc. to IEC
PROFINET sistem yedekliliği (R1)Yok
Ortam yedekliliği
— MRPVar
— MRPDYok
Servisler
— CIP Implicit MessagingVar
— CIP Explicit MessagingVar
— CIP SafetyYok
Updating times
— Requested Packet Interval (RPI)2 ms
Address area
— Address space per module, max.244 bayt; (244 bayt outputs / 244 bayt inputs)
— ForwardOpen (Class1 & 32 bit Header)500 bayt; (496 bayt outputs / 500 bayt inputs)
— LargeForwardOpen (Class3)4.002 bayt
Açık IE haberleşmesi
TCP/IPVar
SNMPVar
LLDPVar
Interrupts/diagnostics/status information
Status indicatorVar
AlarmsVar
Diagnostics functionVar; Parameterizable
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
LINK LEDVar; 2x green link LEDs on BusAdapter
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
NS LEDVar; green/red LED
MS LEDVar; green/red LED
IO LEDVar; red-green-yellow LED
Potential separation
between supply voltage and electronicsVar; to power input 2
between Ethernet and electronicsVar
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
network separator in accordance with IEC 61784-3-3Var
Network loading class3
Çalışma ortam sıcaklığı
min.-30 °C; Yok condensation
maks.60 °C; = Tmax for yatay installation; for dikey installation Tmax = 50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see section "Climatic ve mechanical environmental conditions"
Mechanics/material
Strain reliefVar; Optional, for RJ45 ve FC BusAdapter only
Ölçüler
Genişlik100 mm
Yükseklik117 mm
Derinlik74 mm; with mounting rail
Ağırlık
Ağırlık, yaklaşık200 g; without BusAdapter
