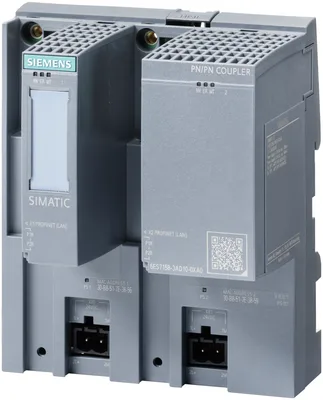

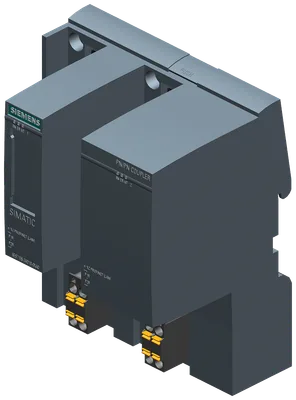

Siemens 6ES7158-3AD10-0XA0
SIMATIC PN/PN Coupler için deterministic data exchange between max.4 PN-Controller per subnet, also from subnet to subnet, PROFIsafe data exchange, I/O-, MSI-, MSO- ve data record communication, yedekli besleme besleme, PN-connection via SIMATIC BusAdapter (BA), teslimat w/o BusAdapter
Ürün tipi tanımıPN/PN coupler
Firmware sürümüV6.0
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)0604H
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC PN/PN Coupler için deterministic data exchange between max.4 PN-Controller per subnet, also from subnet to subnet, PROFIsafe data exchange, I/O-, MSI-, MSO- ve data record communication, yedekli besleme besleme, PN-connection via SIMATIC BusAdapter (BA), teslimat w/o BusAdapter
Siemens 6ES7158-3AD10-0XA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıPN/PN coupler
Firmware sürümüV6.0
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)0604H
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeVar; 500 µs
Tool changerVar; Docking station ve docking unit
Local coupling, IO dataVar
— Number of coupling modules16; in non-isochronous mode, otherwise 3
— Number of coupling submodules per module4; 1x write, 3x read in non-isochronous mode, otherwise see description in the manual
Local coupling, data recordsVar; in non-isochronous mode
— Number of coupling modules16
— Number of coupling submodules per module4; 1x write, 3x read
— Record length, max.4.096 bayt
— FIFO depth in storage mode8
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV20 veya üstü
STEP 7 configurable/integrated from versionV5.7 SP3
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Installation type/mounting
MountingMounting rail 7,5 mm ve 15 mm
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Mains buffering
Mains/voltage failure stored energy time10 ms
Giriş akımı
Akım tüketimi, maks.360 mA; For 19,2 V input voltage the right-hand supply terminal, including 2 plugged BA 2x LC
Ani çekiş akımı, maks.1,6 A
I²t0,031 A²·s
from supply voltage 1L+, max.320 mA; For 19,2 V input voltage the left-hand supply terminal, including 2 plugged BA 2x LC
Güç kaybı
Güç kaybı, tipik4 W; For 24 V input voltage ve 2 plugged BA 2x RJ45 If BusAdapters with an optical interface are plugged, there is an additional 750 mW per optical interface (3 W with 2 plugged BA 2x LC)
Address space per module
Address space per module, max.254 bayt; maks. 254 bytes of input data ve 253 bytes of output data
Address space per station
Address space per station, max.1.440 bayt; per input / output
Submodules
Number of submodules per station, max.116
Arayüzler
PROFINET arayüz sayısı2; via BusAdapter
Optical interfaceVar; Via SIMATIC BusAdapter
İletim hızı, maks.100 Mbit/s
Arayüz tipleri
Port sayısı2; via BusAdapter
Dahili switchVar
BusAdapter (PROFINET)Var; Compatible BusAdapter: BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC, BA 2x LC, BA LC / RJ45, BA LC / FC
Protokoller
PROFINET IO cihazıVar
Açık IE haberleşmesiVar
Ortam yedekliliğiVar; As MRP veya MRPD client; maks. 50 veya 30 devices in the ring
Servisler
— IRTVar
— Dinamik çerçeve paketleme (DFP)Var
— PROFIenergyYok
— Önceliklendirilmiş başlatmaVar; in non-isochronous mode
— Paylaşımlı cihazVar; in non-isochronous mode
— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.4; per line side
Arayüz tipleri
Port sayısı2; via BusAdapter
Dahili switchVar
BusAdapter (PROFINET)Var; Compatible BusAdapter: BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC, BA 2x LC, BA LC / RJ45, BA LC / FC
Protokoller
PROFINET IO DeviceVar
Açık IE haberleşmesiVar
Ortam yedekliliğiVar; As MRP veya MRPD client; maks. 50 veya 30 devices in the ring
Servisler
— IRTVar
— Dinamik çerçeve paketleme (DFP)Var
— PROFIenergyYok
— Önceliklendirilmiş başlatmaVar; in non-isochronous mode
— Paylaşımlı cihazVar; in non-isochronous mode
— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.4; per line side
RJ 45 (Ethernet)
Transmission procedurePROFINET with 100 Mbit/s full duplex (100BASE-TX)
10 MbpsYok
100 MbpsVar; PROFINET with 100 Mbit/s full duplex (100BASE-TX)
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Protokoller
PROFINET IO protokolünü desteklerVar
EtherNet/IPYok
Protokoller (Ethernet)
TCP/IPVar
SNMPVar
LLDPVar
pingVar
ARPVar
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var; NAP S2 acc. to IEC, only in non-isochronous mode
PROFINET sistem yedekliliği (R1)Yok
H-Sync forwardingVar
Ortam yedekliliği
— MRPVar
— MRPDVar
Açık IE haberleşmesi
TCP/IPVar
SNMPVar
LLDPVar
Interrupts/diagnostics/status information
Status indicatorVar
AlarmsVar
Diagnostics functionVar; Parameterizable
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
LINK LEDVar; 2x green link LEDs on BusAdapter
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Monitoring 24 V voltage supply ON (green)Var; for her biri side
Potential separation
between supply voltage and electronicsVar; to power input 2
between Ethernet and electronicsVar
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Network loading class3
Security
PROFINET Security Class1
Çalışma ortam sıcaklığı
min.-30 °C; From FS05
maks.60 °C; = Tmax for yatay installation; for dikey installation Tmax = 50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see section "Climatic ve mechanical environmental conditions"
Mechanics/material
Strain reliefVar; Optional, for RJ45 ve FC BusAdapter only
Ölçüler
Genişlik100 mm; Minimized with good handling
Yükseklik117 mm
Derinlik74 mm; with mounting rail
Ağırlık
Ağırlık, yaklaşık200 g; without BusAdapter
