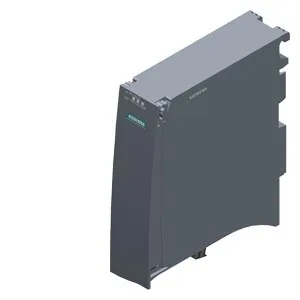

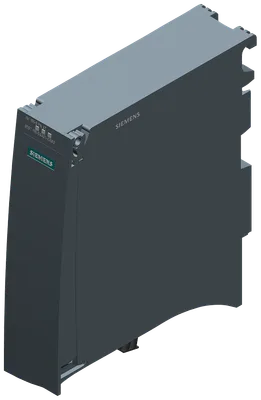

Siemens 6ES7155-5AA01-0AB0
SIMATIC ET 200MP, PROFINET interface module IM 155-5 PN ST for up to 30 S7-1500/ET 200MP I/O modules; integrated 2-port switch with 2 fixed RJ45 ports; 100 Mbps
Ürün tipi tanımıIM 155-5 PN ST
HW functional statusfrom FS01
Firmware sürümüV4.1.0
FW update possibleVar
Vendor identification (VendorID)0x002A
Device identifier (DeviceID)0X0312
Ürün Hakkında
SIMATIC ET 200MP, PROFINET interface module IM 155-5 PN ST for up to 30 S7-1500/ET 200MP I/O modules; integrated 2-port switch with 2 fixed RJ45 ports; 100 Mbps
Siemens 6ES7155-5AA01-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıIM 155-5 PN ST
HW functional statusfrom FS01
Firmware sürümüV4.1.0
FW update possibleVar
Vendor identification (VendorID)0x002A
Device identifier (DeviceID)0X0312
Product function
I&M dataVar; I&M0 to I&M3
Module swapping during operation (hot swapping)Yok
Isochronous modeVar
IRTVar
Tool changerYok
Local coupling, IO dataYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV15
STEP 7 configurable/integrated from versionuse GSD file
PROFINET from GSD version/GSD revisionGSDML V2.3
Configuration control
via datasetVar
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Short-circuit protectionVar
Mains buffering
Mains/voltage failure stored energy time10 ms
Giriş akımı
Akım tüketimi (nominal değer)0,2 A; 24 V DC ve without load
Akım tüketimi, maks.1,2 A
Ani çekiş akımı, maks.9 A
I²t0,09 A²·s
Power
Infeed power to the backplane bus14 W
Power consumption from the backplane bus2,3 W; in case of operation with separate system power supply to the left of IM
Güç kaybı
Güç kaybı, tipik4,5 W
Address space per module
Address space per module, max.256 bayt; For input ve output data respectively
Address space per station
Address space per station, max.512 bayt; For input ve output data respectively
Donanım yapılandırması
Integrated power supplyVar; 14 W
System power supply can be plugged in to left of IMVar
Number of permissible power segments3; incl. interface module
Rack
Modules per rack, max.30; I/O modules
Submodules
Number of submodules per station, max.256; 9 per I/O module
Arayüzler
Transmission procedure100BASE-TX
PROFINET arayüz sayısı1; 2 ports (switch)
Arayüz tipleri
RJ 45 (Ethernet)Var
Port sayısı2
Dahili switchVar
BusAdapter (PROFINET)Yok
Protokoller
PROFINET IO cihazıVar
Açık IE haberleşmesiVar
Ortam yedekliliğiVar; PROFINET MRP client
Servisler
— IRTVar; 250 µs to 4 ms in 125 µs frame
— Dinamik çerçeve paketleme (DFP)Yok
— PROFIenergyYok
— Önceliklendirilmiş başlatmaVar
— Paylaşımlı cihazVar
— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.2
RJ 45 (Ethernet)
Transmission procedurePROFINET with 100 Mbit/s full duplex (100BASE-TX)
100 MbpsVar
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Protokoller
PROFINET IO protokolünü desteklerVar
PROFIsafeVar
PROFIBUSYok
EtherNet/IPYok
Modbus TCPYok
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Yok
— on S7-1500R/HYok
— on S7-400HYok
PROFINET sistem yedekliliği (R1)Yok
H-Sync forwardingYok
Ortam yedekliliği
— MRPVar
— MRPDYok
Açık IE haberleşmesi
TCP/IPVar
SNMPVar
LLDPVar
Isochronous mode
EquidistanceVar
shortest clock pulse250 µs
max. cycle4 ms
Bus cycle time (TDP), min.250 µs
Jitter, max.1 µs
Interrupts/diagnostics/status information
Status indicatorVar
AlarmsVar
Diagnostics functionVar
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
Connection display LINK TX/RXVar; 2x green-yellow LEDs
Potential separation
between backplane bus and electronicsYok
between PROFINET and all other circuitsVar; 1500 V AC (type test)
between supply and all other circuitsYok
Permissible potential difference
between different circuitsSafety extra low voltage SELV
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
Network loading class3
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]64,1 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]11,1 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]53,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.669 kg
Security
PROFINET Security Class0
Çalışma ortam sıcaklığı
Yatay montaj, min.-25 °C; From FS03
Yatay montaj, maks.60 °C
Dikey montaj, min.-25 °C; From FS03
Dikey montaj, maks.40 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
ET-Connection
via BU/BA SendYok
Ölçüler
Genişlik35 mm
Yükseklik147 mm
Derinlik129 mm
Aksesuarlar 10
Siemens 6ES7155-5AA01-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7972-0BA12-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BA42-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BA52-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BA61-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BA70-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BB12-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BB42-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BB52-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BB61-0XA0 | Aksesuar · PROFIBUS connector | |
| 6ES7972-0BB70-0XA0 | Aksesuar · PROFIBUS connector |
