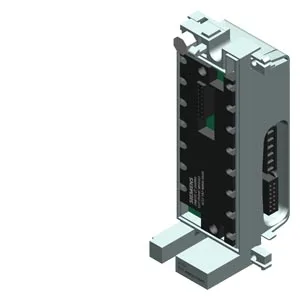

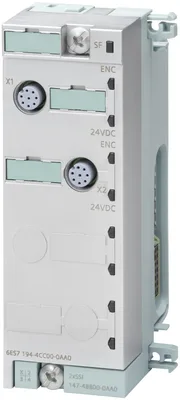

Siemens 6ES7147-4BB00-0AA0
SIMATIC DP, electronic modules for ET 200pro EM 2 SSI position detection for 2 SSI absolute encoders incl. bus module, connection module CM SSI 6ES7194-4CC00-0AA0 to be ordered separately
Isochronous modeYok
PROFINET from GSD version/GSD revisionGSDML V2.35
Nominal değer (DC)24 V
Ters polarite korumasıVar
from backplane bus 3.3 V DC, max.20 mA
Number of outputs2
Ürün Hakkında
SIMATIC DP, electronic modules for ET 200pro EM 2 SSI position detection for 2 SSI absolute encoders incl. bus module, connection module CM SSI 6ES7194-4CC00-0AA0 to be ordered separately
Siemens 6ES7147-4BB00-0AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Product function
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18.0.1.4 veya üstü
PROFINET from GSD version/GSD revisionGSDML V2.35
Besleme gerilimi
Nominal değer (DC)24 V
Ters polarite korumasıVar
Giriş akımı
from supply voltage 1L+, max.30 mA; without output current for the 24 V Encoder supply
from backplane bus 3.3 V DC, max.20 mA
Encoder supply
Number of outputs2
24 V enkoder beslemesi
24 VVar; L+ (-0.8 V)
Short-circuit protectionVar; electronic/thermal
Output current, max.150 mA; Per channel
Güç kaybı
Güç kaybı, tipik0,65 W
Address space per module
Address space per module, max.8 bayt
Inputs8 bayt
Outputs0 bayt
Kablo uzunluğu
Ekranlı, maks.30 m
Encoder signals, absolute encoder (SSI)
Input signalto RS-422
Telegram length, parameterizable10... 40 bit
Clock frequency, max.2 MHz; 125 kHz, 250 kHz, 500 kHz, 1 MHz, 1,5 MHz veya 2 MHz
Binary codeVar
Gray codeVar
Cable length, shielded, max.30 m; Up to 500 kHz
Parity bit, parameterizableVar
Monoflop time16, 32, 48, 64 µs & automatic
MultiturnVar
SingleturnVar
Arayüz tipleri
RS 422Var
Interrupts/diagnostics/status information
Diagnostics functionVar; Parameterizable
Alarms
Diagnostic alarmVar
Diagnoses
Diagnostic information readableVar
Wire breakVar
Short-circuitVar; Encoder supply to M, channel by channel
Telegram error at SSI encoderVar
Tanılama gösterge LED’i
ERROR LED’iVar
Channel status displayVar
for channel diagnosticsVar
Entegre fonksiyonlar
Fast modeVar
Position detection
Absolute acquisitionVar
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Yok
Isolation
Isolation tested with707 V DC (type test)
Connection method
Design of electrical connectionM12, 8-pin
Ölçüler
Genişlik45 mm
Yükseklik130 mm
Derinlik35 mm
Ağırlık
Ağırlık, yaklaşık150 g
Aksesuarlar 1
Siemens 6ES7147-4BB00-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7194-4CC00-0AA0 | Zorunlu ek ürün · Termination module |
