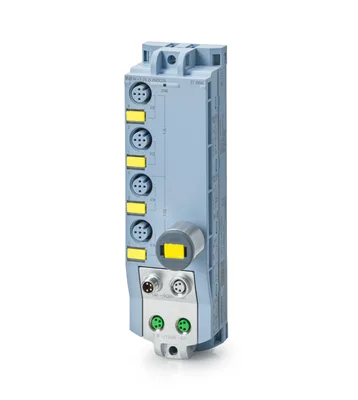

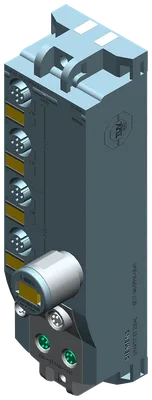

Siemens 6ES7146-5FF00-0BA0
SIMATIC DP, ET 200AL, F-DI 4+F-DQ 2x24 V DC/2 A, 4xM12, PROFIsafe, en çok PL e (ISO 13849), en çok SIL 3 (IEC 61508), koruma sınıfı IP67, dahil eCoding plug-in konnektör
Ürün tipi tanımıF-DI 4+F-DQ 2x24VDC/2A, 4xM12
I&M dataVar; I&M0 to I&M3
DIVar
DQVar
Nominal değer (DC)24 V
Nominal değer (DC)24 V
Ürün Hakkında
SIMATIC DP, ET 200AL, F-DI 4+F-DQ 2x24 V DC/2 A, 4xM12, PROFIsafe, en çok PL e (ISO 13849), en çok SIL 3 (IEC 61508), koruma sınıfı IP67, dahil eCoding plug-in konnektör
Siemens 6ES7146-5FF00-0BA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DI 4+F-DQ 2x24VDC/2A, 4xM12
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V17 veya üstü
Operating mode
DIVar
DQVar
Besleme gerilimi
Nominal değer (DC)24 V
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction; outputs applied with reversed polarity for loads connected between M-switch ve 2L+ will conduct
Giriş akımı
Akım tüketimi (nominal değer)55 mA (1L+) / 40 mA (2L+); without load
from load voltage 1L+ (unswitched voltage)4 A; Maximum value
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs2
24 V enkoder beslemesi
Short-circuit protectionVar; per load voltage, electronic (response threshold 0,7 A to 1,7 A)
Output current, max.1 A; toplam current of all encoders, maks. 0,5 A per load voltage; maximum of 2,0 V drop
Güç kaybı
Güç kaybı, tipik4,7 W
Address space per module
Inputs8 bayt
Outputs6 bayt
Dijital girişler
Dijital giriş sayısı4
Input characteristic according to IEC 61131Type 1
Tüm montaj konumları
— up to 55 °C, max.4
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+15 to +30 V
Giriş akımı
for signal "1", typ.4,85 mA
Standart girişler için
— ParametrelenebilirVar
— “0”dan “1”e, min.0,8 ms
— “0”dan “1”e, maks.12,8 ms
— at "1" to "0", min.0,8 ms
— at "1" to "0", max.12,8 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı2
in groups of2
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.10 A; measured M-switch, threshold for P-switch is higher
Open-circuit detectionVar; per channel, only detects when output is off
Overload protectionVar
Response threshold, typ.3,4 A; measured P-switch
Endüktif kapatma geriliminin sınırlandırılmasıP-switch: -26 V DC referenced to 2M, M-switch: +48 V DC referenced to 2M
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.10 W
Load resistance range
lower limit12 Ω
upper limit2 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-2.0 V), P-switch is L+ (-1.5 V), M-switch is 0,5 V
Çıkış akımı
“1” sinyali için nominal değer2 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.30 Hz
with inductive load, max.0,1 Hz
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per group, max.4 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörYok
— permissible quiescent current (2-wire sensor), max.0,5 mA
Interrupts/diagnostics/status information
Substitute values connectableYok
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
Monitoring the supply voltageVar
Wire breakVar; outputs when off
short-circuitVar; inputs, outputs, encoder supply
Tanılama gösterge LED’i
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red LED
For load voltage monitoringVar; green LED
Potential separation
between the load voltagesVar
Potential separation channels
Kanallar arası, grup başına4 DI channels are isolated from 2 DQ channels
between the channels and backplane busVar
between the channels and the power supply of the electronicsDI channels are non-isolated from supply voltage 1L+ ve DQ channels are isolated from the supply voltage 1L+
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLd (DI single-channel), PLe (DI two-channel, DQ)
Category according to ISO 13849-1Cat. 3 (DI single-channel), Cat. 4 (DI two-channel, DQ)
SIL acc. to IEC 61508SIL 2 (DI single-channel), SIL 3 (DI two-channel, DQ)
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL2< 1.00E-03 DI single-channel; < 1.00E-03 DQ with dark test disabled
— Low demand mode: PFDavg in accordance with SIL3< 1.00E-05 DI two-channel; < 2.00E-05 DQ with dark test enabled
— High demand/continuous mode: PFH in accordance with SIL2< 1.00E-08 1/h DI single-channel; < 1.00E-07 1/h DQ with dark test disabled
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h DI two-channel; < 1.00E-08 1/h DQ with dark test enabled
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pole
Design of electrical connection for supply voltageM8, 4-pin
ET-Connection
ET-ConnectionM8, 4-pin, shielded
Ölçüler
Genişlik45 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık220 g
