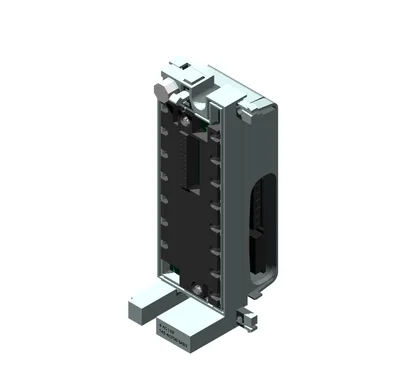

Siemens 6ES7145-4GF00-0AB0
SIMATIC DP, elektronik modülleri için ET 200pro 4 AO I High Feature, +-20 mA; 0...20 mA; 4-20 mA; Channel diagnostics; incl. bus modül, bağlantı modül IO 6ES7194-4..00-0AA0 to be ordered separately
Nominal değer (DC)24 V
Ters polarite korumasıVar; against destruction
from supply voltage 1L+, max.110 mA
from backplane bus 3.3 V DC, max.10 mA
Number of outputs4
Short-circuit protectionVar; per module
Ürün Hakkında
SIMATIC DP, elektronik modülleri için ET 200pro 4 AO I High Feature, +-20 mA; 0...20 mA; 4-20 mA; Channel diagnostics; incl. bus modül, bağlantı modül IO 6ES7194-4..00-0AA0 to be ordered separately
Siemens 6ES7145-4GF00-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Besleme gerilimi
Nominal değer (DC)24 V
Ters polarite korumasıVar; against destruction
Giriş akımı
from supply voltage 1L+, max.110 mA
from backplane bus 3.3 V DC, max.10 mA
Actuator supply
Number of outputs4
Short-circuit protectionVar; per module
Çıkış akımı
up to 55 °C, max.1 A
Güç kaybı
Güç kaybı, tipik2,3 W
Address space per module
Address space per module, max.8 bayt
Analog çıkışlar
Analog çıkış sayısı4
Voltage output, short-circuit protectionVar; per module, electronic to frame
Current output, no-load voltage, max.16 V
Cycle time (all channels) max.3 ms
Çıkış aralıkları, akım
0 … 20 mAVar
-20 mA to +20 mAVar
4 mA to 20 mAVar
Connection of actuators
for current output two-wire connectionVar
for current output four-wire connectionVar
Load impedance (in rated range of output)
with current outputs, max.600 Ω
with current outputs, inductive load, max.1 mH
Destruction limits against externally applied voltages and currents
Current, max.100 mA
Kablo uzunluğu
Ekranlı, maks.30 m
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.15 bit; ±20 mA; 14 bit 0 to 20 mA; 15 bit 4 to 20 mA
Dönüşüm süresi (kanal başına)0,7 ms
Settling time
for resistive load0,1 ms
for inductive load1 ms
Errors/accuracies
Output ripple (relative to output range, bandwidth 0 to 50 kHz), (+/-)0,02 %
Linearity error (relative to output range), (+/-)0,1 %
Temperature error (relative to output range), (+/-)0,01 %/K
Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,05 %
Operational error limit in overall temperature range
Current, relative to output range, (+/-)0,2 %
Basic error limit (operational limit at 25 °C)
Current, relative to output range, (+/-)0,15 %
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar; Parameterizable
Hardware interruptYok
Diagnoses
Diagnostic information readableVar
Wire breakVar; per channel, not in zero range
short-circuitYok
Tanılama gösterge LED’i
Group error SF (red)Var
Potential separation analog outputs
Kanallar arasıYok
between the channels and backplane busVar
Isolation
Isolation tested with707 V DC (type test)
Ölçüler
Genişlik45 mm
Yükseklik130 mm
Derinlik35 mm
Ağırlık
Ağırlık, yaklaşık150 g
Aksesuarlar 1
Siemens 6ES7145-4GF00-0AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7194-4CA00-0AA0 | Zorunlu ek ürün · Connection module |
