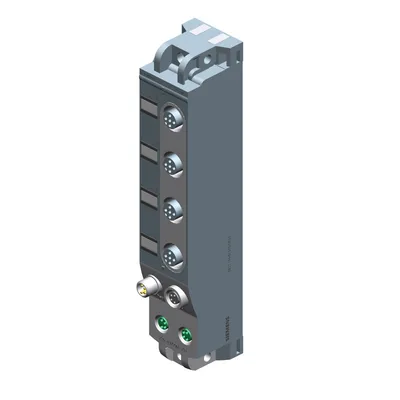

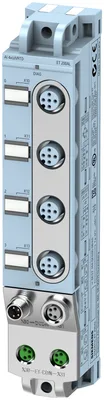

Siemens 6ES7144-5KD00-0BA0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7144-5KD00-0BA0

SIMATIC ET 200AL, AI 4XU/I/RTD, 4x M12, koruma sınıfı IP67

SiemensMFR # 6ES7144-5KD00-0BA0SKU # CEY-8EF3B02CE14B
Ürün tipi tanımıAI 4xU/I/RTD
HW functional statusFS07
Firmware sürümüV2.0.x
I&M dataVar; I&M0 to I&M3
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.3.1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6ES7144-5KD00-0BA0 (SIMATIC ET 200AL, AI 4XU/I/RTD, 4x M12, koruma sınıfı IP67), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Siemens 6ES7144-5KD00-0BA0 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Siemens 6ES7144-5KD00-0BA0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
Ürün tipi tanımıAI 4xU/I/RTD
HW functional statusFS07
Firmware sürümüV2.0.x
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V13 SP1 veya üstü
STEP 7 configurable/integrated from versionFrom V5.5 SP4 Hotfix 3
PROFIBUS from GSD version/GSD revisionGSD as of Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.3.1
Besleme gerilimi
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction
Giriş akımı
Akım tüketimi (nominal değer)35 mA; without load
from load voltage 1L+ (unswitched voltage)4 A; Maximum value
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs4
24 V enkoder beslemesi
Short-circuit protectionVar; per channel, electronic
Output current, max.0,5 A; Per channel, toplam current of all channels maks. 1 A
Güç kaybı
Güç kaybı, tipik1,5 W
Analog girişler
Analog giriş sayısı4
For current measurement4
For voltage measurement4
For resistance/resistance thermometer measurement4
permissible input voltage for voltage input (destruction limit), max.30 V
permissible input current for current input (destruction limit), max.50 mA
Cycle time (all channels), min.8 ms
Technical unit for temperature measurement adjustableVar; Degrees Celsius / degrees Fahrenheit / Kelvin
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VVar
— Giriş direnci (0 … 10 V)10 MΩ
1 V to 5 VVar
— Input resistance (1 V to 5 V)10 MΩ
Input ranges (rated values), currents
0 … 20 mAVar
— Input resistance (0 to 20 mA)50 Ω
4 mA to 20 mAVar
— Input resistance (4 mA to 20 mA)50 Ω
Input ranges (rated values), resistance thermometer
Ni 100Var; Standard/climate
— Input resistance (Ni 100)10 MΩ
Pt 100Var; Standard/climate
— Input resistance (Pt 100)10 MΩ
Input ranges (rated values), resistors
0 to 150 ohmsVar
— Input resistance (0 to 150 ohms)10 MΩ
0 to 300 ohmsVar
— Input resistance (0 to 300 ohms)10 MΩ
Kablo uzunluğu
Ekranlı, maks.30 m
Analog value generation for the inputs
Measurement principleintegrating
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Entegrasyon süresi, parametrelenebilirVar; channel by channel
Integration time (ms)0,3 / 16,7 / 20 / 60
Interference voltage suppression for interference frequency f1 in Hz3.600 / 60 / 50 / 16,7
Dönüşüm süresi (kanal başına)2 / 18 / 21 / 61 ms
Smoothing of measured values
parameterizableVar
Step: NoneVar; 1x cycle time
Step: lowVar; 4x cycle time
Step: MediumVar; 16x cycle time
Step: HighVar; 32x cycle time
Connection of signal encoders
for voltage measurementVar
for current measurement as 2-wire transducerVar
for current measurement as 4-wire transducerVar
for resistance measurement with two-wire connectionVar
for resistance measurement with three-wire connectionVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,025 %
Temperature error (relative to input range), (+/-)0,01 %/K
Crosstalk between the inputs, max.-70 dB
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,01 %
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)0,35 %
Current, relative to input range, (+/-)0,45 %
Resistance, relative to input range, (+/-)0,25 %
Resistance thermometer, relative to input range, (+/-)0,25 %
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,25 %
Current, relative to input range, (+/-)0,25 %
Resistance, relative to input range, (+/-)0,15 %
Resistance thermometer, relative to input range, (+/-)0,15 %
Interference voltage suppression for f = n x (f1 +/- 0.5 %), f1 = interference frequency
Series mode interference (peak value of interference < rated value of input range), min.40 dB
Alarms
Diagnostic alarmVar; Parameterizable
Limit value alarmVar; Parameterizable
Diagnoses
Wire breakVar; 4 mA to 20 mA ve 1 V to 5 V
Short-circuitVar; Encoder supply to M, channel by channel
Overflow/UnderflowVar
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
Potential separation
between the load voltagesVar
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesVar; From FS02
Highest safety class achievable for safety-related tripping of standard modules
Performance level according to ISO 13849-1PL d
Category according to ISO 13849-1Cat. 3
SIL acc. to IEC 62061SIL 2
Security
signed firmware updateVar
data integrityVar
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Deniz seviyesine göre çalışma yüksekliği
Ambient air temperature-barometric pressure-altitudeUp to maks. 5.000 m, installation height > 2.000 m additional restrictions
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pole
Design of electrical connection for supply voltageM8, 4-pole
ET-Connection
ET-ConnectionM8, 4-pin, shielded
Ölçüler
Genişlik30 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık168 g
